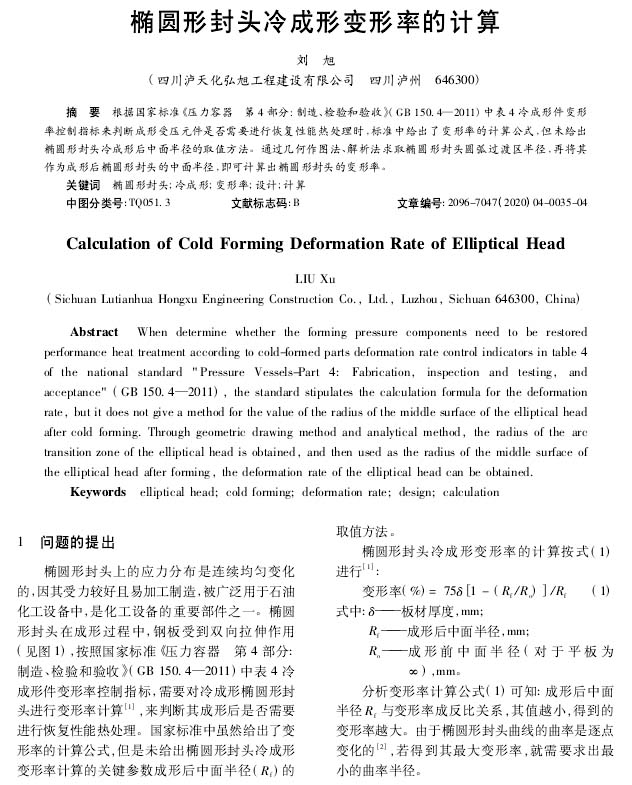

【作 者】劉旭;吳忠全

　　【前 言】

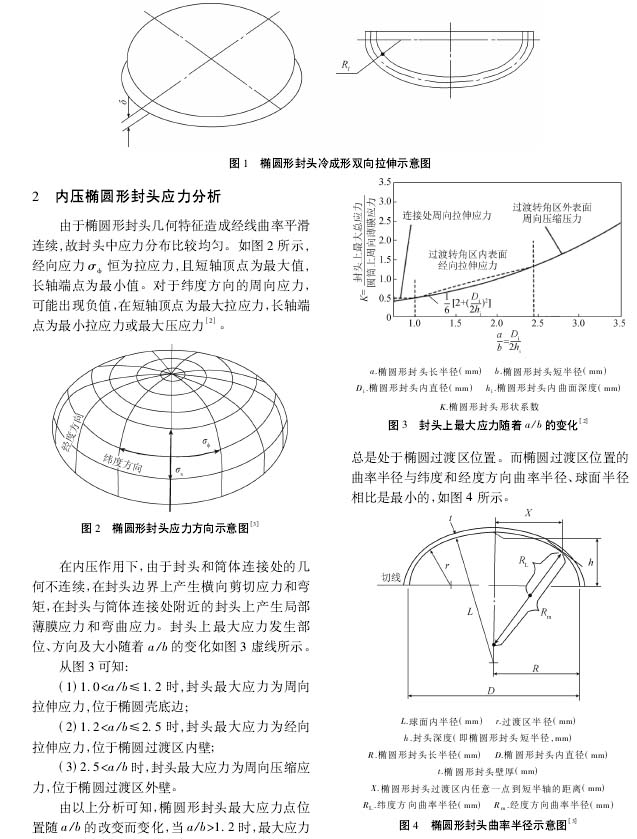

　　橢圓形封頭上的應力分布是連續均勻變化的，因其受力較好且易加工制造，被廣泛用于石油化工設備中，是化工設備的重要部件之一。橢圓形封頭在成形過程中，鋼板受到雙向拉伸作用(見圖1)，按照國家標準《壓力容器 第4部分:制造、檢驗和驗收》(GB 150.4-2011)中表4冷成形件變形率控制指標，需要對冷成形橢圓形封頭進行變形率計算[1]，來判斷其成形后是否需要進行恢復性能熱處理。國家標準中雖然給出了變形率的計算公式，但是未給出橢圓形封頭冷成形變形率計算的關鍵參數成形后中面半徑(Rf)的取值方法。

　　【結 語】

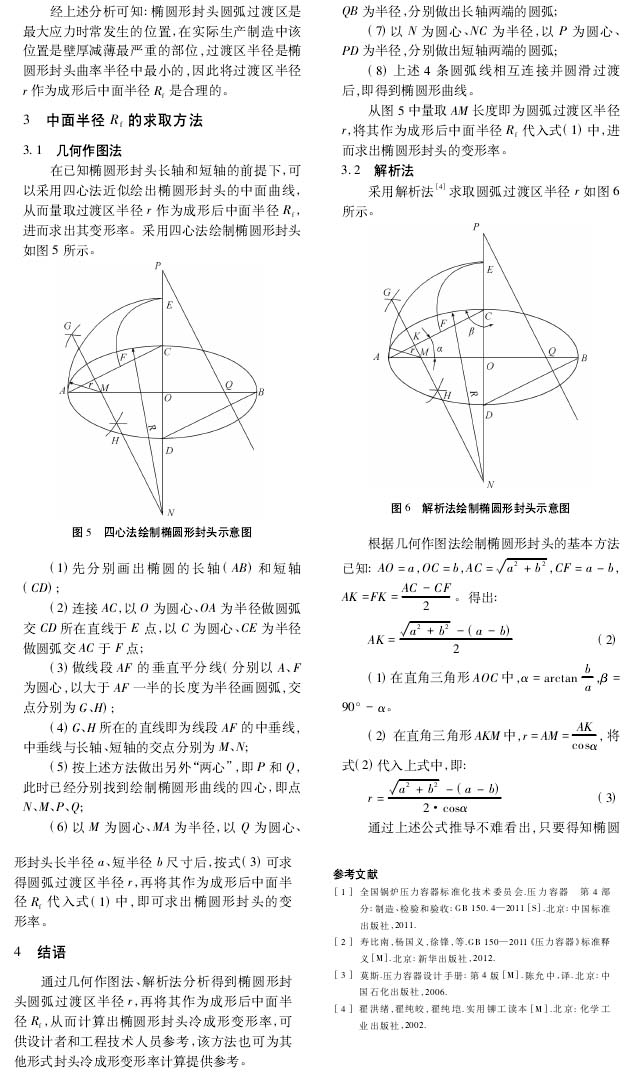

　　通過幾何作圖法、解析法分析得到橢圓形封頭圓弧過渡區半徑r，再將其作為成形后中面半徑Rf，從而計算出橢圓形封頭冷成形變形率，可供設計者和工程技術人員參考，該方法也可為其他形式封頭冷成形變形率計算提供參考。

　　以下是正文：
