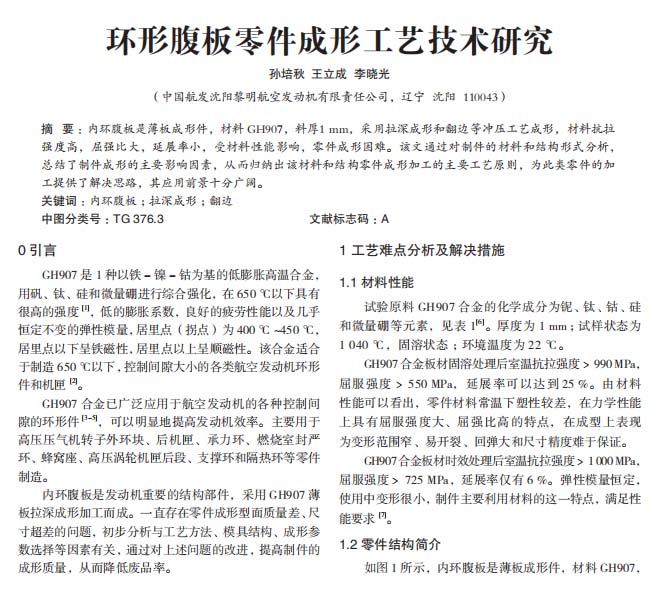

【作 者】孫培秋;王立成;李曉光

　　【引 言】

　　GH907是1種以鐵-鎳-鈷為基的低膨脹高溫合金，用礬、鈦、硅和微量硼進行綜合強化，在650℃以下具有很高的強度 [1]，低的膨脹系數，良好的疲勞性能以及幾乎恒定不變的彈性模量，居里點（拐點）為400℃ ~450℃，居里點以下呈鐵磁性，居里點以上呈順磁性。該合金適合于制造650℃以下，控制間隙大小的各類航空發動機環形件和機匣[2]。

　　GH907合金已廣泛應用于航空發動機的各種控制間隙的環形件[3-5]，可以明顯地提高發動機效率。主要用于高壓壓氣機轉子外環塊、后機匣、承力環、燃燒室封嚴環、蜂窩座、高壓渦輪機匣后段、支撐環和隔熱環等零件制造。

　　內環腹板是發動機重要的結構部件，采用GH907薄板拉深成形加工而成。一直存在零件成形型面質量差、尺寸超差的問題，初步分析與工藝方法、模具結構、成形參數選擇等因素有關，通過對上述問題的改進，提高制件的成形質量，從而降低廢品率。

　　【結 語】

　　環形腹板零件采用調整零件工藝流程，改進拉深直口模具頂出桿位置來均勻壓邊力，并調整各工序成形參數等工藝改進措施，解決了成形零件型面不合格、法蘭邊皺褶嚴重、翻邊成形裂紋的問題，減少了廢品損失，以及因零件返工而增加的無效生產周期，提高了加工效率。工藝方案正確、可行，工藝路線合理，具有實際應用價值。

　　以下是正文：
