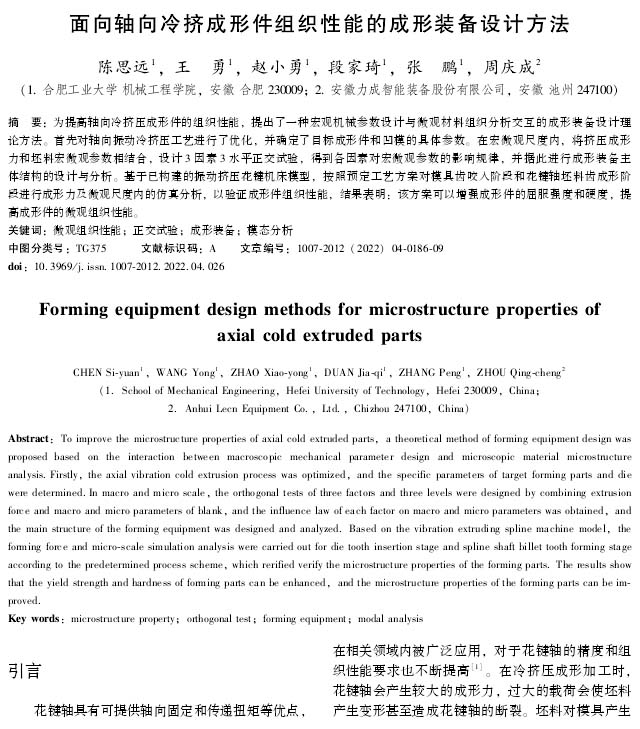

【作 者】 陳思遠;王勇;趙小勇;段家琦;張鵬;周慶成

　　【引 言】

　　花鍵軸具有可提供軸向固定和傳遞扭矩等優點，在相關領域內被廣泛應用，對于花鍵軸的精度和組織性能要求也不斷提高[1]。在冷擠壓成形加工時，花鍵軸會產生較大的成形力，過大的載荷會使坯料產生變形甚至造成花鍵軸的斷裂。坯料對模具產生的反作用力在增加模具磨損的同時也影響了成形精度。機床模具和工藝過程參數又決定了成形件的組織性能，因此將成形裝備模具及工藝過程的宏觀參數與成形件組織性能的微觀參數進行一體化考證，并最終形成新的成形裝備設計方法，該方法具有理論和應用意義。

　　在已有研究中，超聲振動影響機理[2]、軸向進給增量式滾軋成形[3]、元啟發式算法優化[4]、模具軸承幾何參數影響規律[5]、模具與出模裝配設計與優化[61以及沖頭推入方式設計[7]等在塑性成形宏觀參數設計方面獲得較多研究;振動擠壓微觀組織分析和硬度測試[8]、元胞自動機建模法[9]、高頻振動時效微觀機理[10]以及復合材料組織和力學性能分析[11]等在振動成形微觀參數分析方面同樣有諸多研究。但在利用宏微觀設計參數優化成形件組織性能方面鮮有研究。

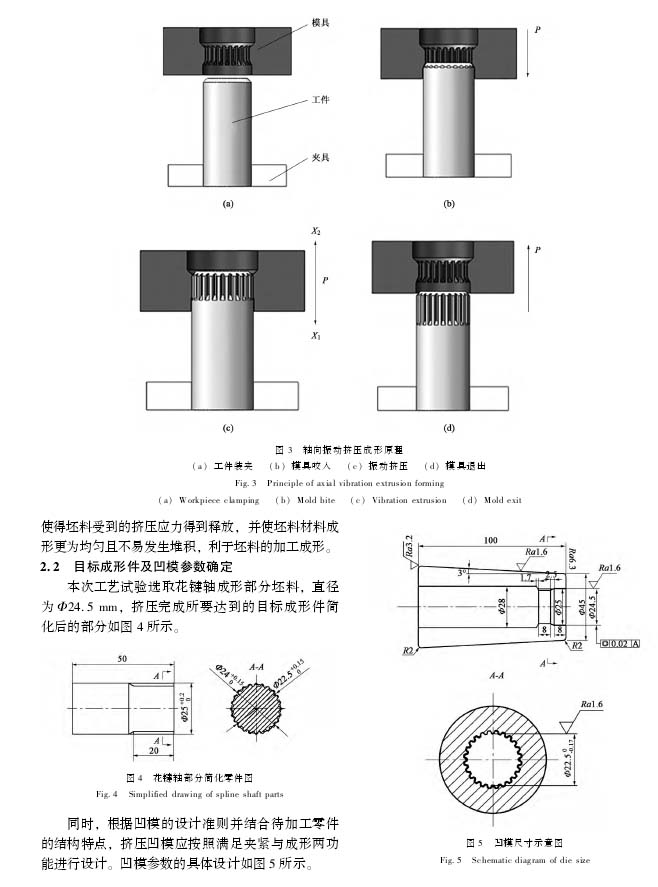

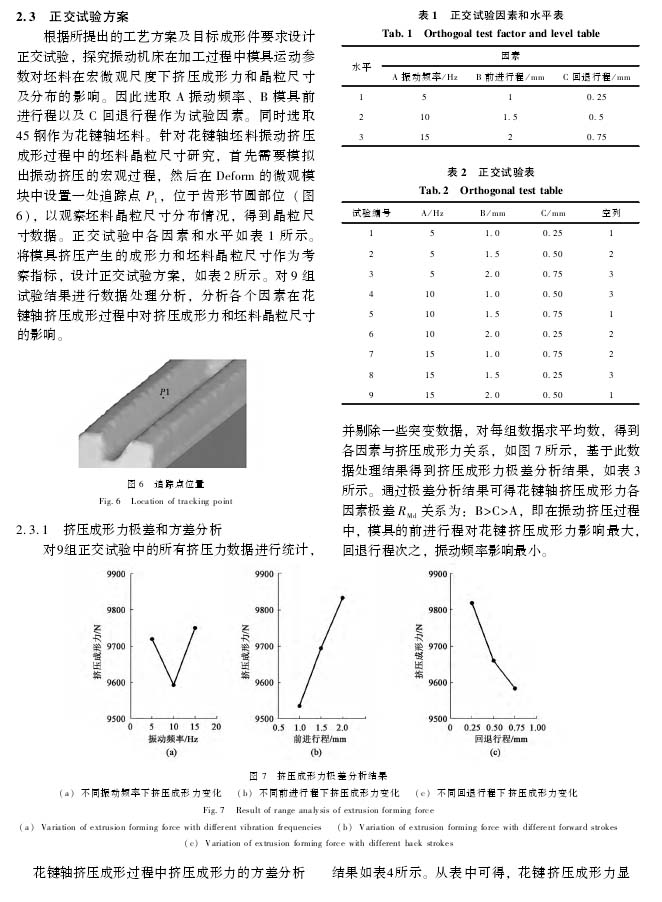

　　本文以花鍵軸類零件為研究對象，將振動引入模具加工運動中，通過正交試驗方法，實現冷擠過程中變形行為和晶粒演變的跨尺度分析，并構建冷擠壓成形機床，得到宏觀機械參數設計與微觀材料組織分析結合的裝備設計方法。通過試驗檢測成形載荷、微觀組織和力學性能，驗證設計方法的有效性，為提高花鍵軸組織性能提供了裝備和工藝設計的理論依據。

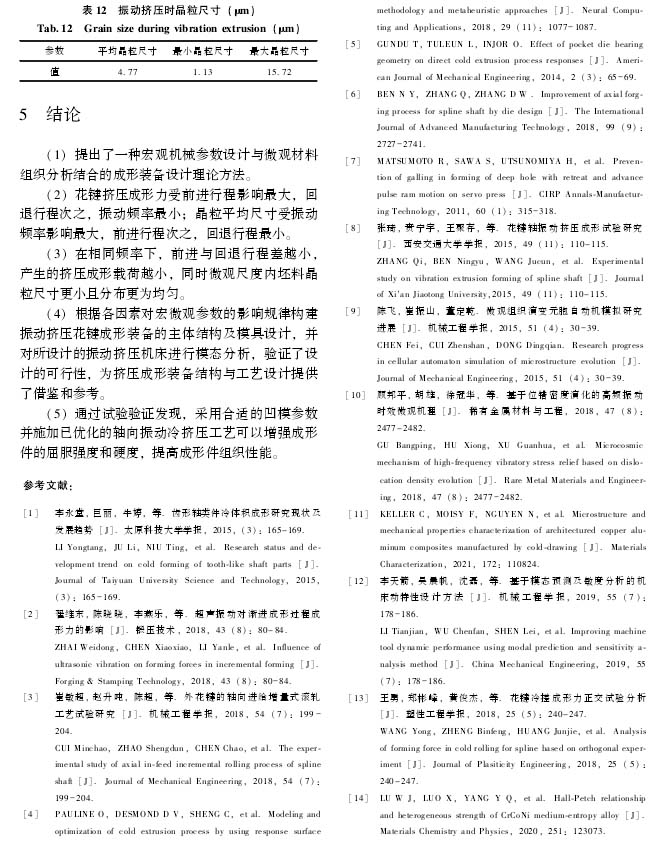

　　【結 論】

　?。?）提出了一種宏觀機械參數設計與微觀材料組織分析結合的成形裝備設計理論方法。

　?。?）花鍵擠壓成形力受前進行程影響最大，回退行程次之，振動頻率最小;晶粒平均尺寸受振動頻率影響最大，前進行程次之，回退行程最小。

　　（3）在相同頻率下，前進與回退行程差越小，產生的擠壓成形載荷越小，同時微觀尺度內坯料晶粒尺寸更小且分布更為均勻。

　　（4）根據各因素對宏微觀參數的影響規律構建振動擠壓花鍵成形裝備的主體結構及模具設計，并對所設計的振動擠壓機床進行模態分析，驗證了設計的可行性，為擠壓成形裝備結構與工藝設計提供了借鑒和參考。

　?。?）通過試驗驗證發現，采用合適的凹模參數并施加已優化的軸向振動冷擠壓工藝可以增強成形件的屈服強度和硬度，提高成形件組織性能。
