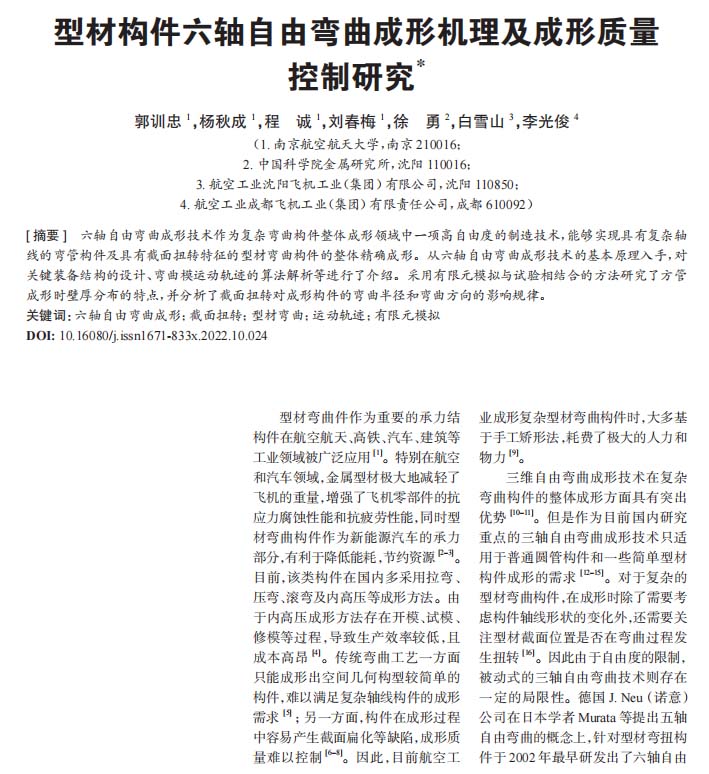

【作 者】 郭訓忠;楊秋成;程誠;劉春梅;徐勇;白雪山;李光俊

　　型材彎曲件作為重要的承力結構件在航空航天、高鐵、汽車、建筑等工業領域被廣泛應用 [1]。特別在航空和汽車領域，金屬型材極大地減輕了飛機的重量，增強了飛機零部件的抗應力腐蝕性能和抗疲勞性能，同時型材彎曲構件作為新能源汽車的承力部分，有利于降低能耗，節約資源[2–3]。

　　目前，該類構件在國內多采用拉彎、壓彎、滾彎及內高壓等成形方法。由于內高壓成形方法存在開模、試模、修模等過程，導致生產效率較低，且成本高昂 [4]。傳統彎曲工藝一方面只能成形出空間幾何構型較簡單的構件，難以滿足復雜軸線構件的成形需求 [5]；另一方面，構件在成形過程中容易產生截面扁化等缺陷，成形質量難以控制 [6–8]。因此，目前航空工業成形復雜型材彎曲構件時，大多基于手工矯形法，耗費了極大的人力和物力 [9]。

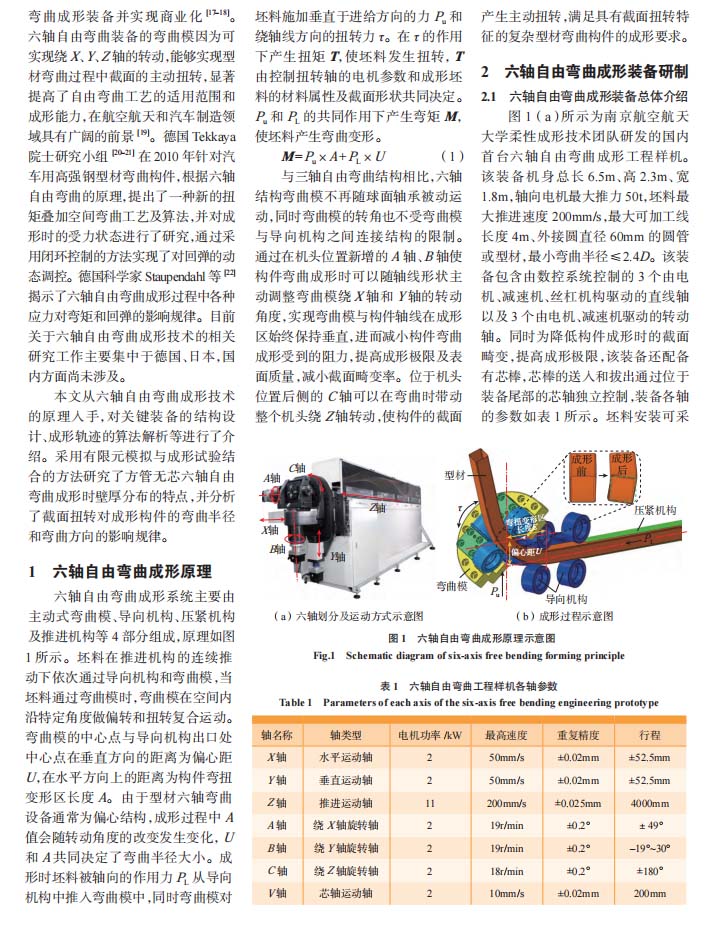

　　本文從六軸自由彎曲成形技術的原理入手，對關鍵裝備的結構設計、成形軌跡的算法解析等進行了介紹。采用有限元模擬與成形試驗結合的方法研究了方管無芯六軸自由彎曲成形時壁厚分布的特點，并分析了截面扭轉對成形構件的彎曲半徑和彎曲方向的影響規律。

　　結論：

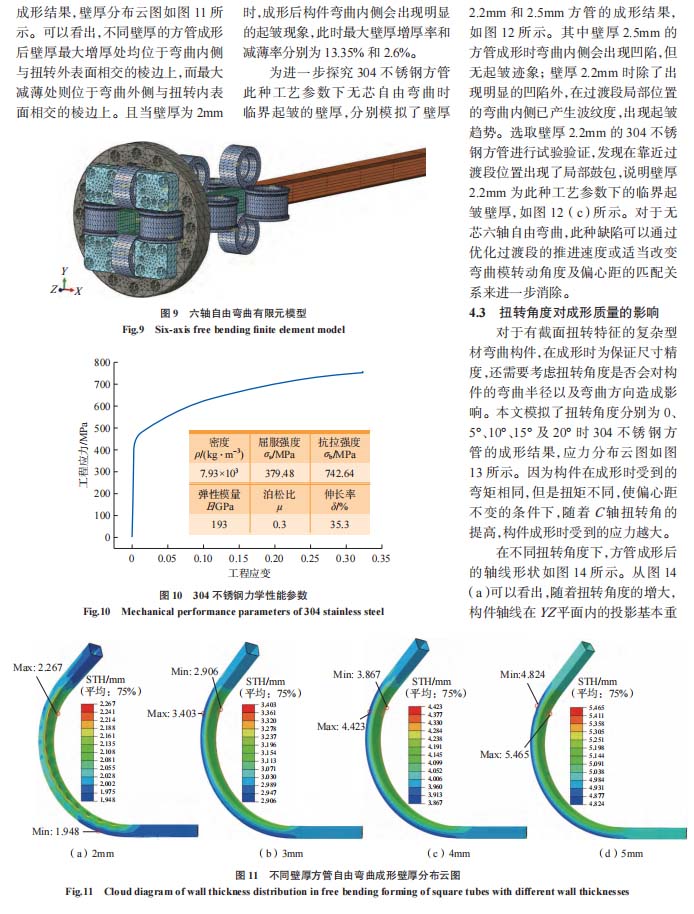

　　（1）方管六軸自由彎曲成形后壁厚最大增厚處位于彎曲內側與扭轉外表面相交的棱邊上，而最大減薄處則位于彎曲外側與扭轉內表面相交的棱邊上。

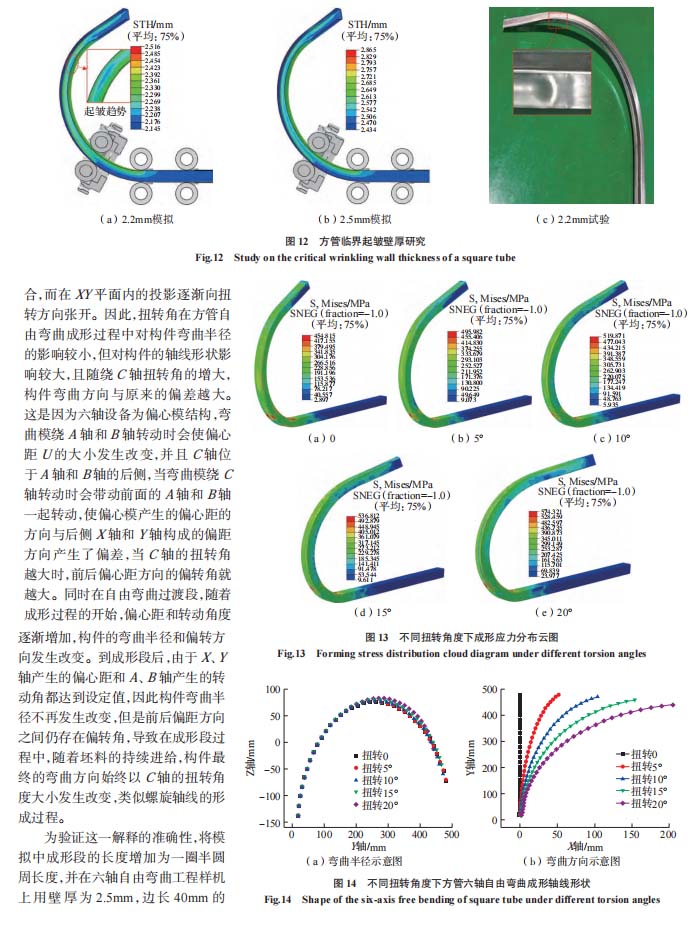

　?。?）當方管六軸自由彎曲成形時的偏心距不變，隨扭轉角度的增大，構件彎曲半徑的大小無明顯變化，但是構件彎曲方向與原來的偏差增大；在成形段時，構件彎曲方向會始終沿扭轉角方向繼續發生改變，使構件軸線呈現螺旋形。

　?。?）基于 304 不銹鋼方管的有限元模擬結果，開展了螺旋軸線方管構件的實際成形試驗，成形結果與有限元模擬結果基本吻合，證實了六軸自由彎曲有限元模擬的準確性。

　　以下是正文：
