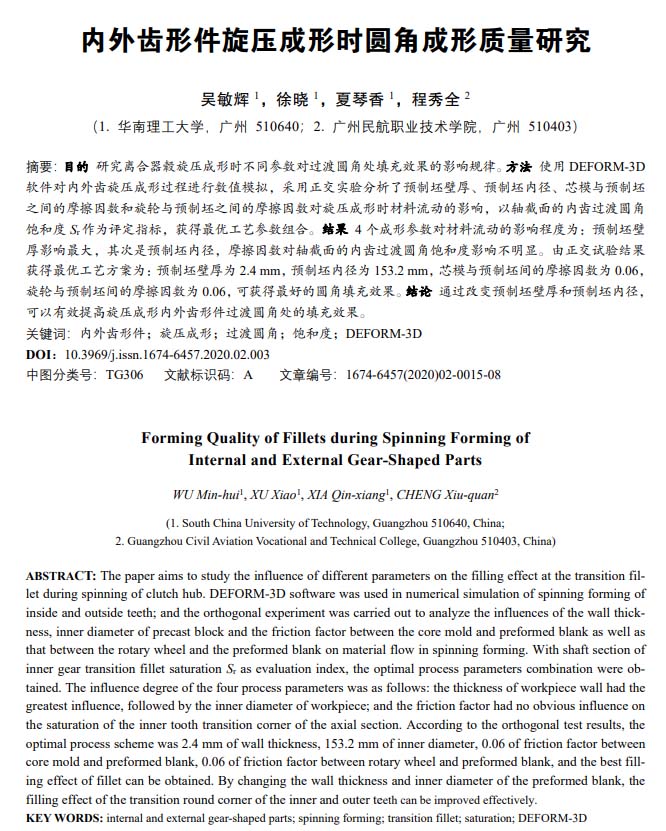

【作 者】吳敏輝;徐曉;夏琴香;程秀全

　　【前 言】

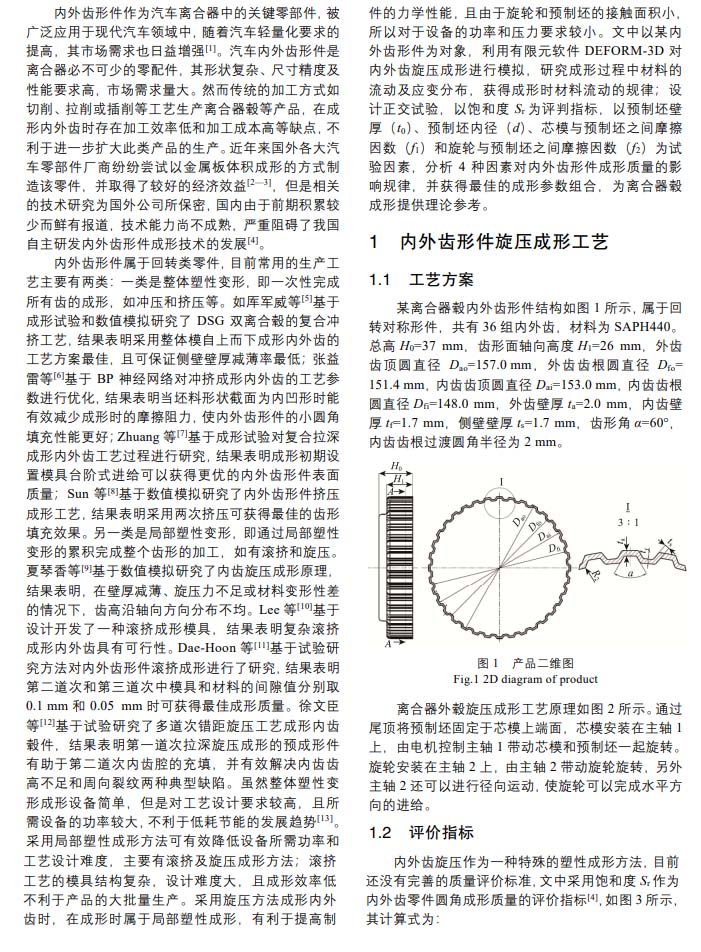

　　內外齒形件作為汽車離合器中的關鍵零部件，被廣泛應用于現代汽車領域中，隨著汽車輕量化要求的提高，其市場需求也日益增強[1]。汽車內外齒形件是離合器必不可少的零配件，其形狀復雜、尺寸精度及性能要求高，市場需求量大。然而傳統的加工方式如切削、拉削或插削等工藝生產離合器轂等產品，在成形內外齒時存在加工效率低和加工成本高等缺點，不利于進一步擴大此類產品的生產。近年來國外各大汽車零部件廠商紛紛嘗試以金屬板體積成形的方式制造該零件，并取得了較好的經濟效益[2—3]，但是相關的技術研究為國外公司所保密，國內由于前期積累較少而鮮有報道，技術能力尚不成熟，嚴重阻礙了我國自主研發內外齒形件成形技術的發展[4]。

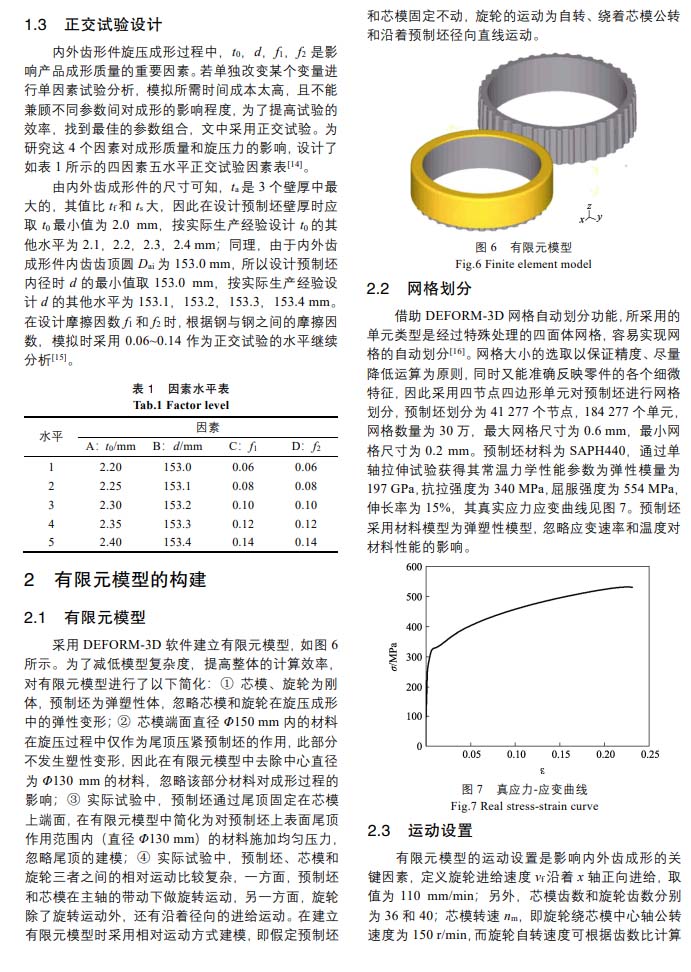

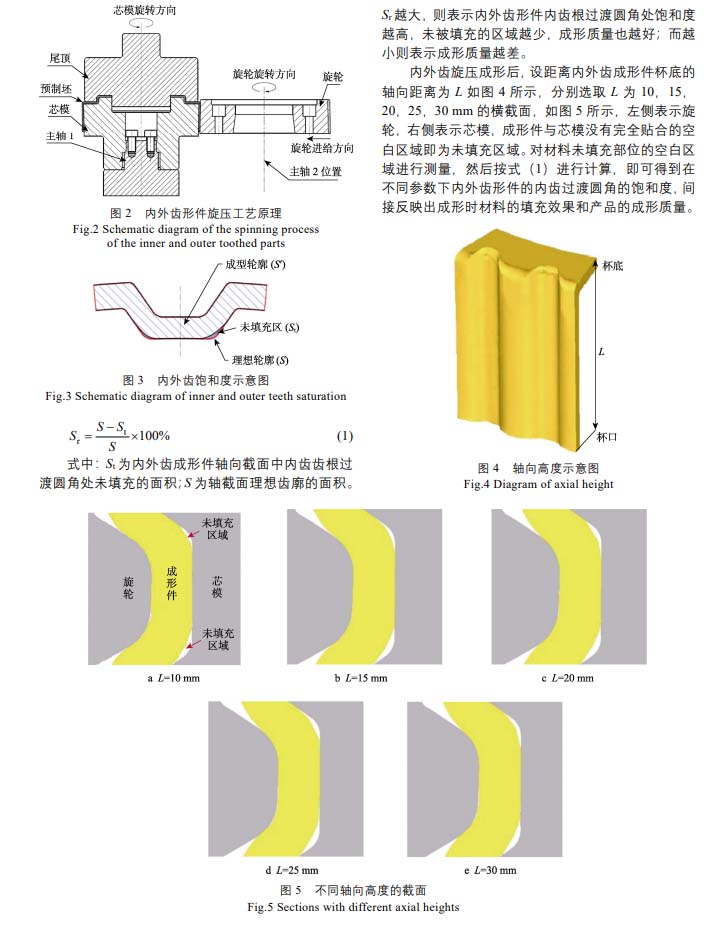

　　采用旋壓方法成形內外齒時，在成形時屬于局部塑性成形，有利于提高制件的力學性能，且由于旋輪和預制坯的接觸面積小，所以對于設備的功率和壓力要求較小。文中以某內外齒形件為對象，利用有限元軟件 DEFORM-3D 對內外齒旋壓成形進行模擬，研究成形過程中材料的流動及應變分布，獲得成形時材料流動的規律；設計正交試驗，以飽和度 Sr 為評判指標，以預制坯壁厚（t0）、預制坯內徑、芯模與預制坯之間摩擦因數（f1）和旋輪與預制坯之間摩擦因數（f2）為試驗因素，分析4種因素對內外齒形件成形質量的影響規律，并獲得最佳的成形參數組合，為離合器轂成形提供理論參考。

　　【結 論】

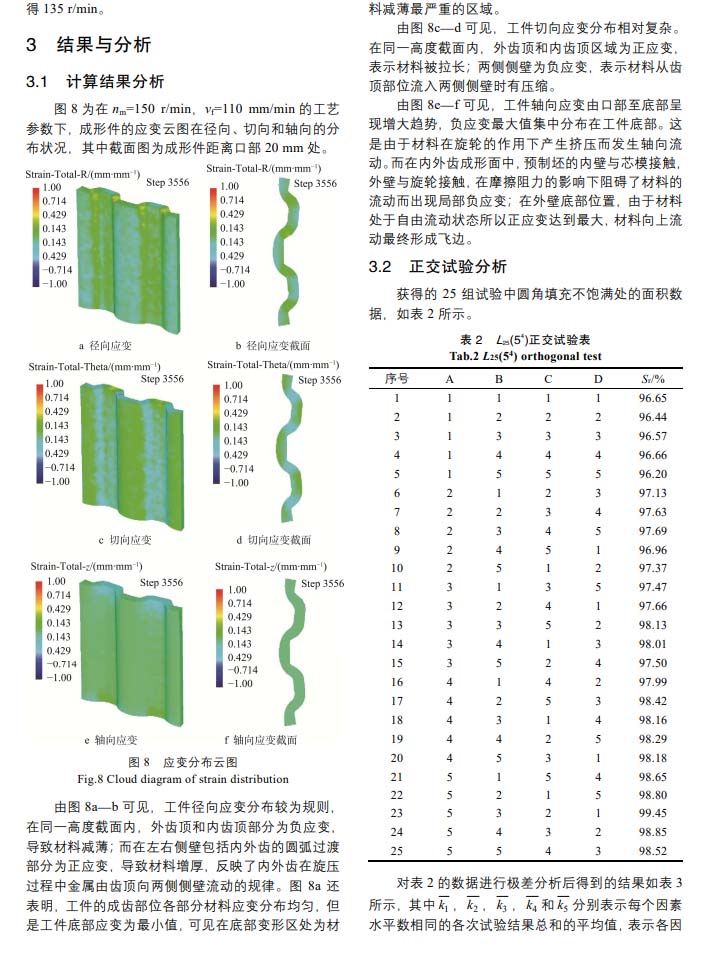

　　1）內外齒形件旋壓成形時，工件徑向的內外齒頂處產生負應變而減薄；工件切向產生正應變而拉伸；軸向產生正應變并集中在工件底部而產生飛邊。

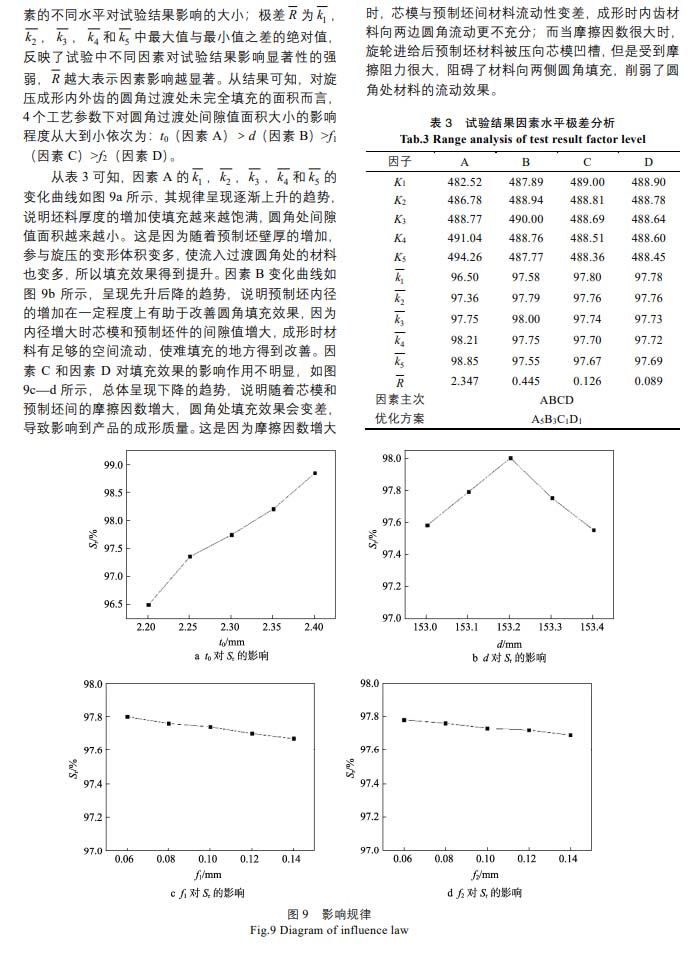

　　2）針對內齒圓角填充效果，4 個工藝參數對其影響程度為：預制坯壁厚 t0（因素 A）＞預制坯內徑d（因素 B）＞芯模與預制坯間的摩擦因數 f1（因素  C）＞旋輪與預制坯間的摩擦因數 f2（因素 D）。

　　3）通過對 25 組試驗結果進行數據處理分析后，找出了最優方案為 A5B3C1D1（即預制坯壁厚2.4 mm、預制坯內徑 153.2 mm）、芯模與預制坯間的摩擦因數為 0.06、旋輪與預制坯間的摩擦因數為 0.06），獲得了最大的飽和度，為有限元模擬和實際內外齒形件生產時提供指導。

　　4）將最優方案用于實際生產中進行驗證，實驗所得產品的外齒壁厚與內齒壁厚的最大相對誤差分別為 1.90%和 1.77%，與模擬結果吻合，驗證了有限元模型的可靠性以及工藝方案的可行性。

　　以下是正文：
