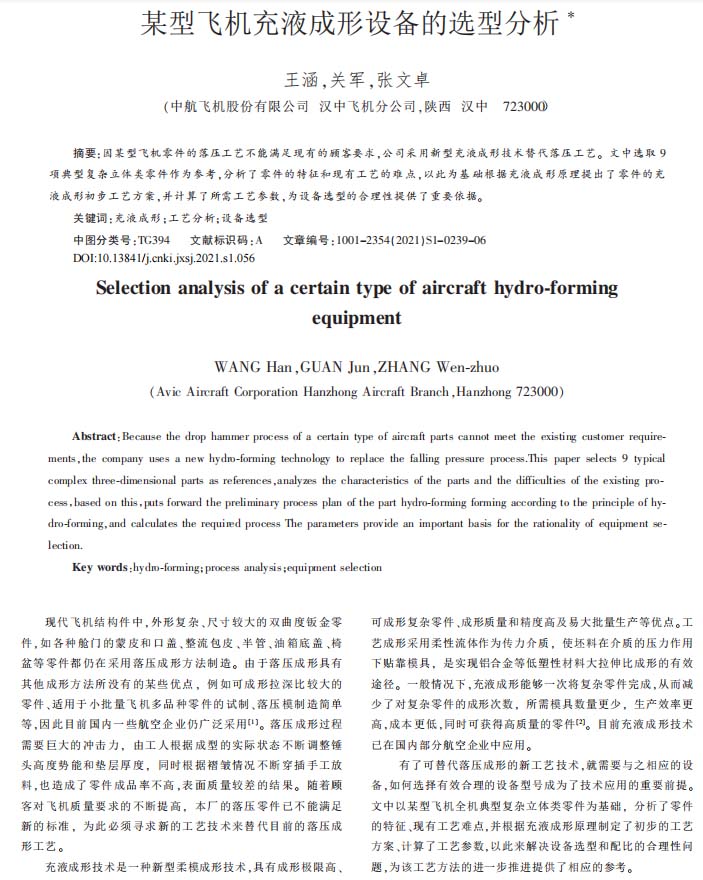

【作 者】王涵;關軍;張文卓

　　【前 言】

　　現代飛機結構件中，外形復雜、尺寸較大的雙曲度鈑金零件，如各種艙門的蒙皮和口蓋、整流包皮、半管、油箱底蓋、椅盆等零件都仍在采用落壓成形方法制造。由于落壓成形具有其他成形方法所沒有的某些優點，例如可成形拉深比較大的零件、適用于小批量飛機多品種零件的試制、落壓模制造簡單等，因此目前國內一些航空企業仍廣泛采用［1］。落壓成形過程需要巨大的沖擊力，由工人根據成型的實際狀態不斷調整錘頭高度勢能和墊層厚度， 同時根據褶皺情況不斷穿插手工放料，也造成了零件成品率不高，表面質量較差的結果。 隨著顧客對飛機質量要求的不斷提高，本廠的落壓零件已不能滿足新的標準，為此必須尋求新的工藝技術來替代目前的落壓成形工藝。

　　有了可替代落壓成形的新工藝技術，就需要與之相應的設備，如何選擇有效合理的設備型號成為了技術應用的重要前提。文中以某型飛機全機典型復雜立體類零件為基礎，分析了零件的特征、現有工藝難點，并根據充液成形原理制定了初步的工藝方案、計算了工藝參數，以此來解決設備選型和配比的合理性問題，為該工藝方法的進一步推進提供了相應的參考。

　　【結 語】

　　充液成形技術對于本公司是一項新型的工藝技術， 要想掌握和應用好此項技術，就需要相應合適的設備來實現。 因此，充液成形設備的選型非常重要。通過對所選典型零件的外形參數、特征、工藝方法和工藝參數的分析，得出 4 點結論。

　?。?）零件成形工藝主要取決于零件外形特征，外形簡單的零件可以采用單一的成形工藝， 外形復雜的零件可以采用多種成形工藝相結合。

　　（2）為滿足生產和科研雙向要求，在設備功能性上選擇了復合型設備，既可以成形板材零件，也可成形管材零件，擴大了適用范圍。

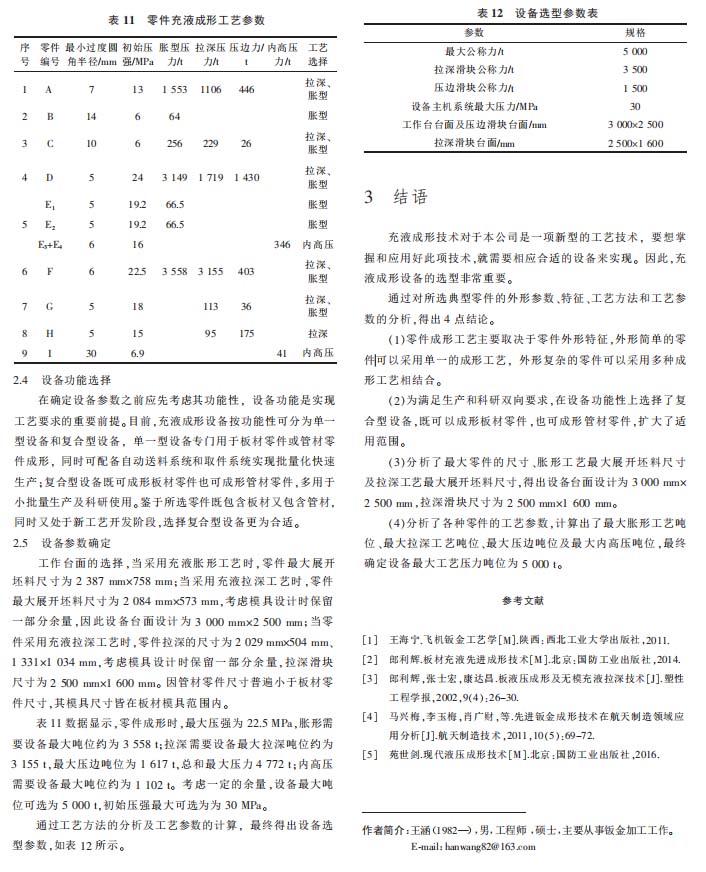

　?。?）分析了最大零件的尺寸、脹形工藝最大展開坯料尺寸及拉深工藝最大展開坯料尺寸，得出設備臺面設計為 3 000 mm×2 500 mm，拉深滑塊尺寸為 2 500 mm×1 600 mm。

　?。?）分析了各種零件的工藝參數，計算出了最大脹形工藝噸位、最大拉深工藝噸位、最大壓邊噸位及最大內高壓噸位，最終確定設備最大工藝壓力噸位為 5 000 t。
