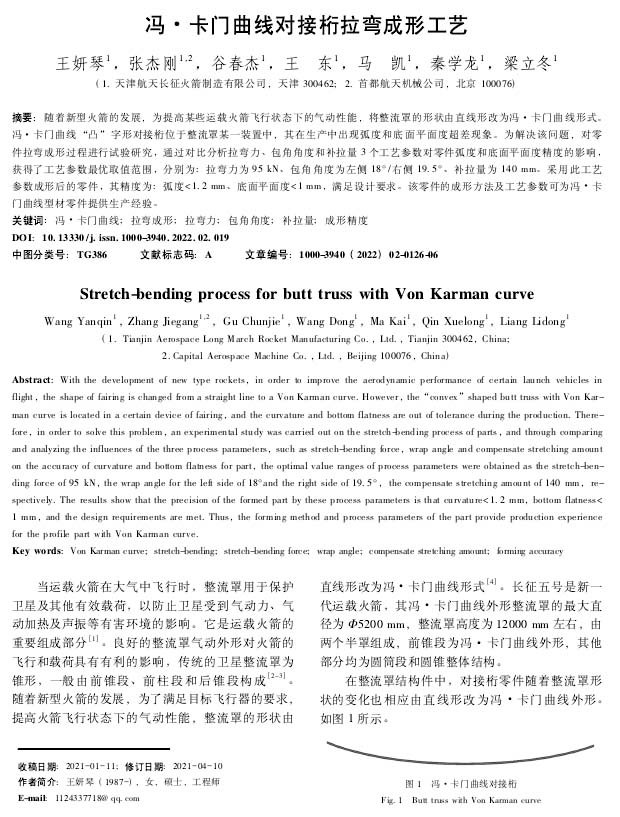

【作 者】王妍琴;張杰剛;谷春杰;王東;馬凱;秦學龍;梁立冬

　　當運載火箭在大氣中飛行時，整流罩用于保護衛星及其他有效載荷，以防止衛星受到氣動力、氣動加熱及聲振等有害環境的影響。它是運載火箭的重要組成部分[1]。良好的整流罩氣動外形對火箭的飛行和載荷具有有利的影響，傳統的衛星整流罩為錐形，一般由前錐段、前柱段和后錐段構成[2-3]。隨著新型火箭的發展，為了滿足目標飛行器的要求，提高火箭飛行狀態下的氣動性能，整流罩的形狀由直線形改為馮·卡門曲線形式[4]。長征五號是新一代運載火箭，其馮·卡門曲線外形整流罩的最大直徑為X5200 mm，整流罩高度為12000 mm左右，由兩個半罩組成，前錐段為馮·卡門曲線外形，其他部分均為圓筒段和圓錐整體結構。

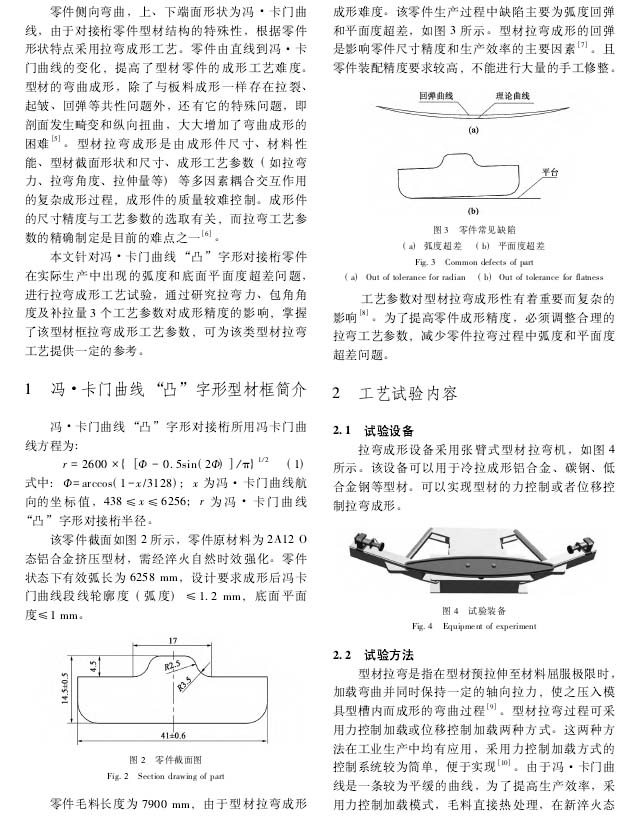

　　在整流罩結構件中，對接析零件隨著整流罩形狀的變化也相應由直線形改為馮·卡門曲線外形。如圖1所示。本文針對馮·卡門曲線“凸”字形對接析零件在實際生產中出現的弧度和底面平面度超差問題，進行拉彎成形工藝試驗，通過研究拉彎力、包角角度及補拉量3個工藝參數對成形精度的影響，掌握了該型材框拉彎成形工藝參數，可為該類型材拉彎工藝提供一定的參考。

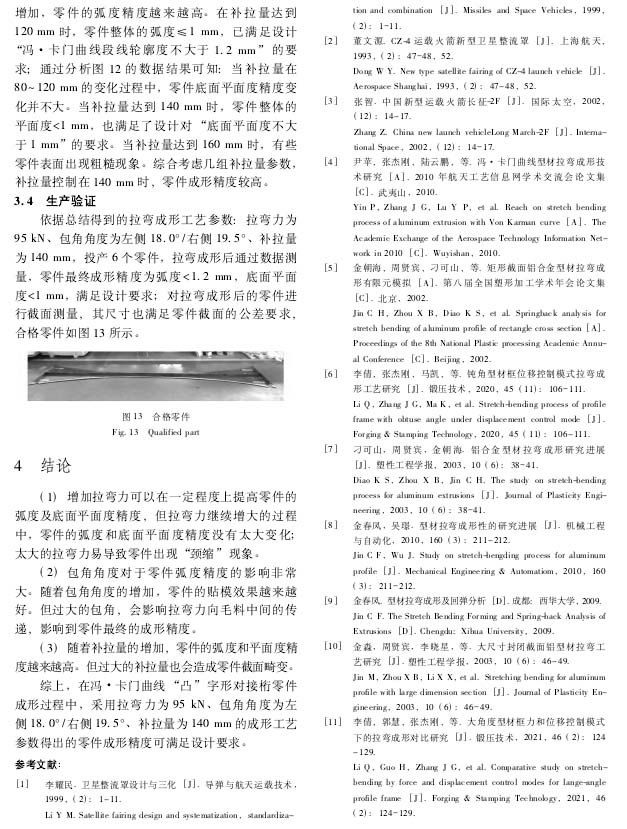

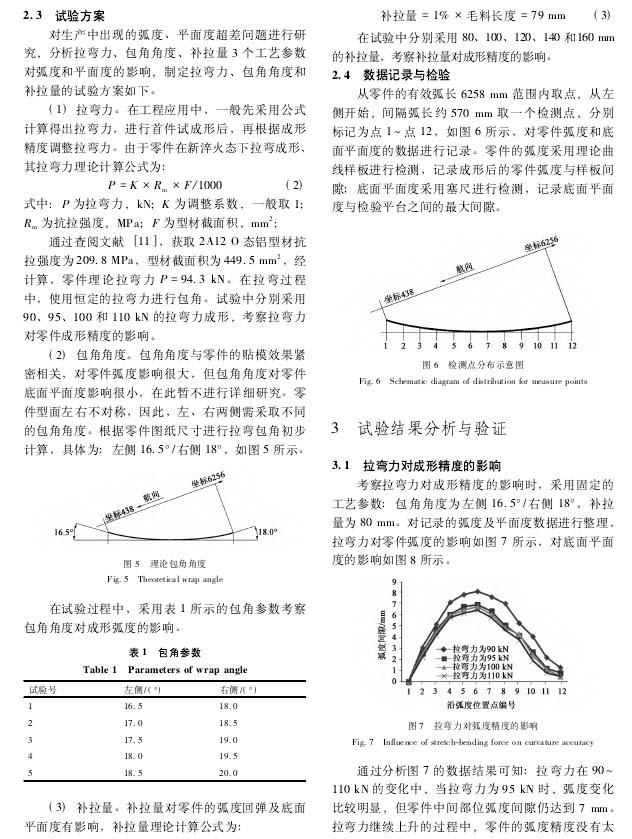

　　【結 論】

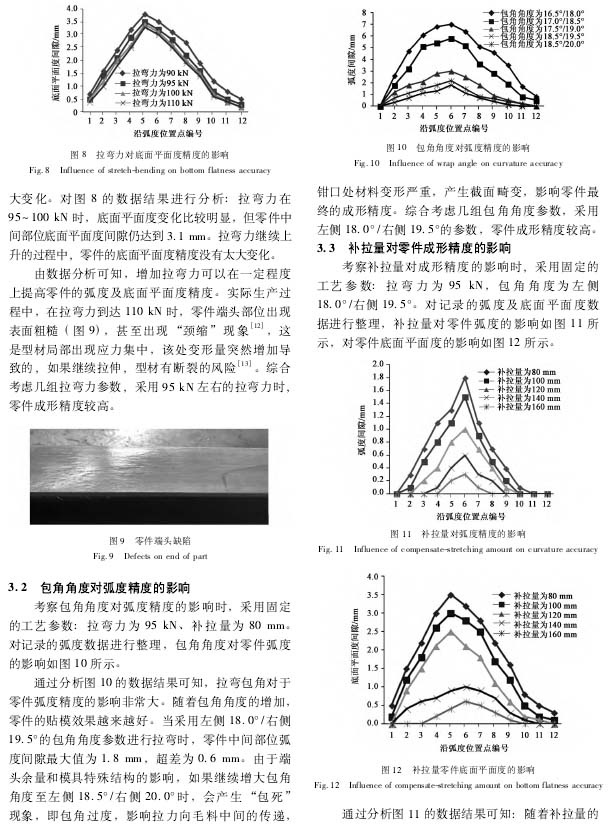

　　（1）增加拉彎力可以在一定程度上提高零件的弧度及底面平面度精度，但拉彎力繼續增大的過程中，零件的弧度和底面平面度精度沒有太大變化;太大的拉彎力易導致零件出現“頸縮”現象。

　?。?）包角角度對于零件弧度精度的影響非常大。隨著包角角度的增加，零件的貼模效果越來越好。但過大的包角，會影響拉彎力向毛料中間的傳遞，影響到零件最終的成形精度。

　?。?）隨著補拉量的增加，零件的弧度和平面度精度越來越高。但過大的補拉量也會造成零件截面畸變。

　　綜上，在馮·卡門曲線“凸”字形對接析零件成形過程中，采用拉彎力為95 kN、包角角度為左側18. 0o/右側19. 5o、補拉量為140 mm的成形工藝參數得出的零件成形精度可滿足設計要求。
