【作 者】 夏衛明;尋寶明;程玉

　　【前 言】

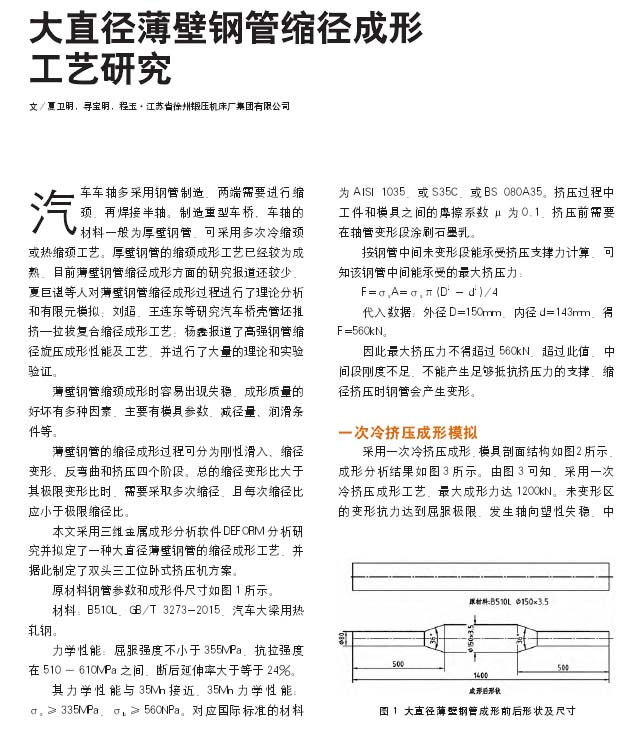

　　汽車車軸多采用鋼管制造，兩端需要進行縮頸，再焊接半軸。制造重型車橋、車軸的材料一般為厚壁鋼管?？刹捎枚啻卫淇s頸或熱縮頸工藝。厚壁鋼管的縮頸成形工藝已經較為成熟。目前薄壁鋼管縮徑成形方面的研究報道還較少，夏巨湛等人對薄壁鋼管縮徑成形過程進行了理論分析和有限元模擬：劉超、王連東等研究汽車橋殼管坯推擠一拉拔復合縮徑成形工藝；楊鑫報道了高強鋼管縮徑旋壓成形性能及工藝，并進行了大量的理論和實驗驗證。

　　薄壁鋼管縮頸成形時容易出現失穩，成形質量的好壞有多種因素，主要有模具參數減徑量、潤滑條件等。

　　薄壁鋼管的縮徑成形過程可分為剛性滑入、縮徑變形、反彎曲和擠壓四個階段?？偟目s徑變形比大于其極限變形比時，需要采取多次縮徑，且每次縮徑比應小于極限縮徑比。

　　本文采用三維金屬成形分析軟件DEFORM分析研究并擬定了一種大直徑薄壁鋼管的縮徑成形工藝，并據此制定了雙頭三工位臥式擠壓機方案。

　　【結 論】

　　（1）根據上述的模擬可知，該鋼管Φ150mm x3.5mm縮徑至必80mm，需要采用三道熱擠壓工藝。

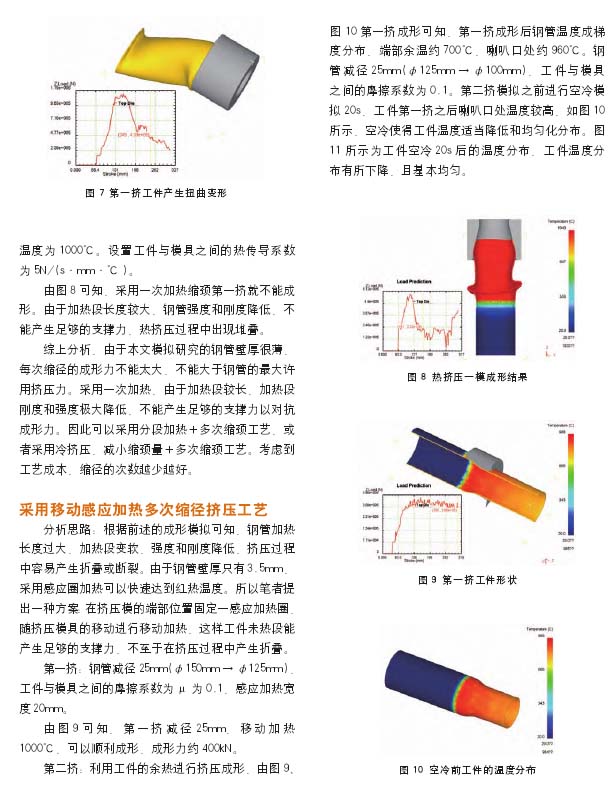

　?。?）第一道擠壓需采用感應加熱，減徑約25mm，感應加熱圈固定于擠壓模具前方，隨擠壓機滑塊擠壓運動對工件在模具入口部位進行局部加熱，以提高未變形部分鋼管支撐力，避免產生堆疊。第一道擠壓成形力約400kN。

　?。?）第二道擠壓可利用第一道擠壓的余溫進行擠壓成形，減徑約25mm，擠壓前需要將工件冷卻至約700℃。使得工件的溫度分布接近均勻，在第二道擠壓時喇叭口處的材料能產生足夠的支撐力來對抗成形力，第二道擠壓成形力約500kN。

　　（4）第三道擠壓可利用第二道擠壓的余溫進行擠壓成形，減徑約20mm，達到最終的成形形狀和尺寸，第三道擠壓成形力約550kN。第三道擠壓如果溫度不夠可以將工件冷卻至室溫，采用第一道擠壓的移動式感應加熱方案，加熱溫度控制在700℃左右。接近喇叭口附近時需要提前停止加熱，防止產生材料折疊。

　?。?）根據本文給出的成形工藝方案，該工件的成形分三道擠壓，三道工序成形力均小于600kN。所設計的模具工藝參數均能將成形力較好控制在600kN以下，說明所選擇的各道擠壓的縮徑量是適宜的。擠壓機可采用100t三工位臥式擠壓機。

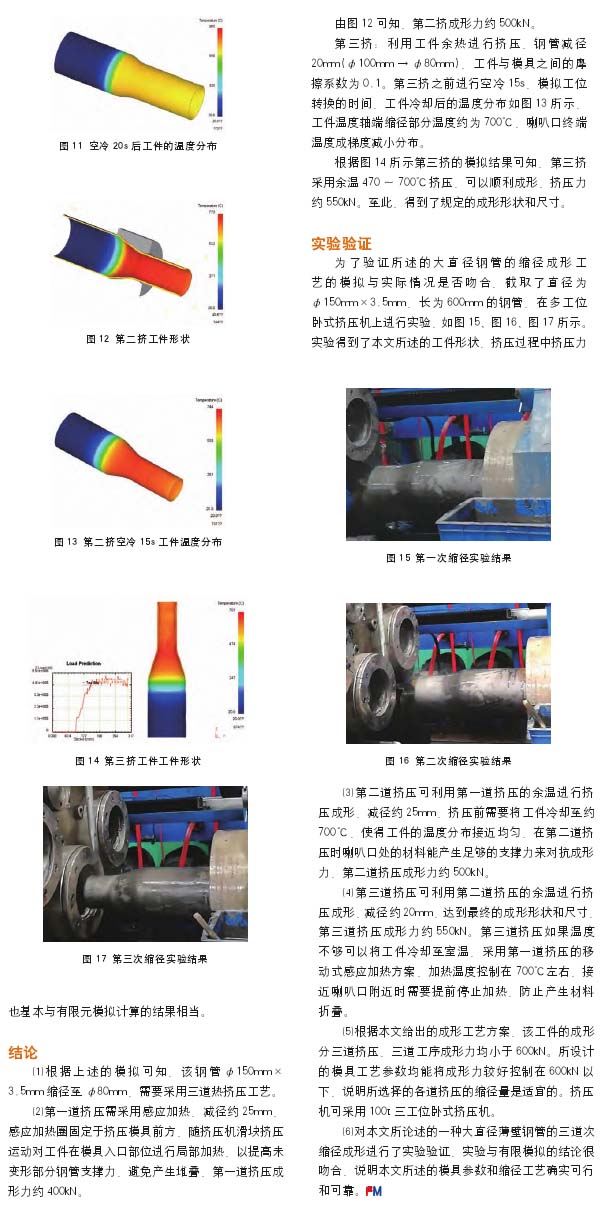

　?。?）對本文所論述的一種大直徑薄壁鋼管的三道次縮徑成形進行了實驗驗證，實驗與有限模擬的結論很吻合，說明本文所述的模具參數和縮徑工藝確實可行和可靠。

　　以下是正文：
