【作 者】劉培星;曹光明;孟憲明;李洪亮;方剛;王東坡

　　【前 言】

　　熱成形工藝是將板料（裸板或鍍層板）加熱至完全奧氏體狀態，高溫板料轉移至模具中進行熱沖壓成形并保壓實現高溫板料淬火提高強度[1-2]。目前，熱成形鋼零部件（抗拉強度達到 1500 MPa，且零部件回彈極?。┦擒嚿磔p量化中重要高強鋼零部件，已在車身安全結構件中獲得廣泛應用，且應用比例逐漸提升。車身中共有 3 000～5 000 個點焊接頭，電阻點焊工藝目前是零部件主要連接工藝[3-4]。然而抗拉強度≥1 000 MPa 的鍍鋅（GI 或 GA）超高強度鋼板在焊接過程中鋅層發生液化（鋅層熔點較低），在焊接應力的作用下焊點處鋼板表層液態鋅侵入基體產生裂紋的現象（LME現象），LME嚴重制約鍍鋅超高強鋼的應用[5-7]。目前抗拉強度≥1 000 MPa 的超高強鋼鍍層主要是采用電鍍鋅工藝生產，因?yàn)殡婂冧\涂層非常薄，焊接過程中 Zn 和 Fe 之間快速充分?jǐn)U散，涂層熔點升高。鍍鋅熱成形鋼由于加熱過程中鍍層和基體進行充分?jǐn)U散，焊接前鍍層熔點已升高，故該種高強鋼將有效降低焊接LME問題。

　　本文中選擇2種CR1500HF熱成形鋼（鍍鋅板和裸板）分別加熱并進行模具淬火，按照某主機廠點焊評價標準對淬火鋼板進行點焊試驗，比較了鍍鋅熱成形鋼和裸板熱成形鋼點焊工藝窗口，并對鍍鋅熱成形鋼點焊接頭剪切和十字拉伸性能以及焊接LME現象進行分析，研究結果可為鍍鋅熱成形鋼點焊生產工藝制定提供參考。

　　【結 論】

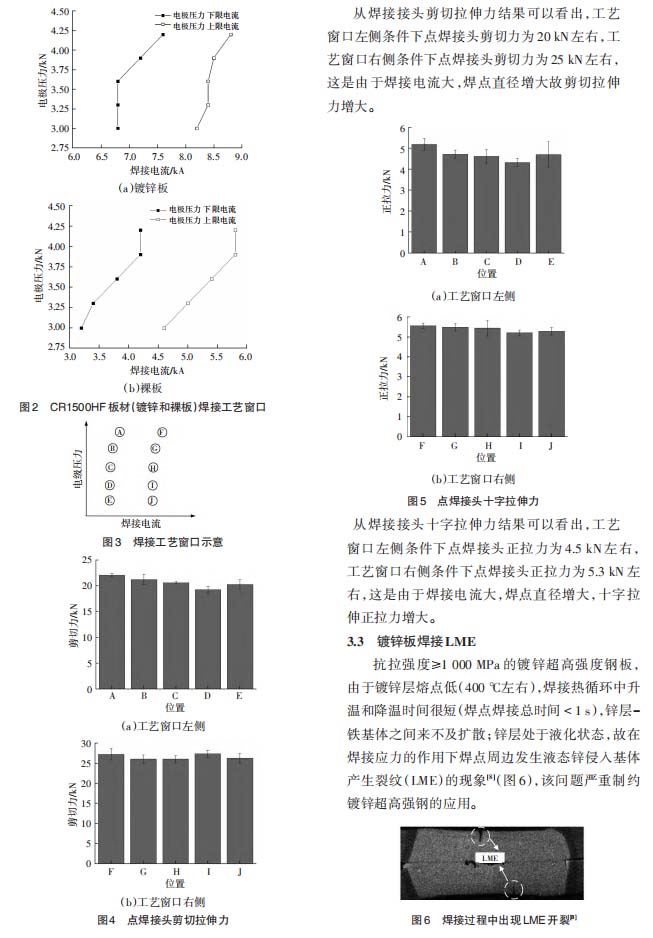

　　a.鍍鋅板焊接工藝窗口為 1.2～1.6 kA（裸板的焊接工藝窗口為 1.4～1.8 kA）。鍍鋅板焊工藝窗口略微降低，但仍然滿足焊接工藝要求（工藝窗口≥1 kA）。且隨著電極壓力的增大，焊接電流逐漸增大；這是由于電極壓力增大，焊接接觸電阻（鋼板與電極之間，鋼板與鋼板之間）減小；

　　b.工藝窗口左側條件下點焊接頭剪切力為20 kN 左右，工藝窗口右側條件下點焊接頭剪切力為 25 kN 左右；這是由于焊接電流大，焊點直徑增大。工藝窗口左側條件下點焊接頭十字拉伸正拉力為 4.5 kN 左右，工藝窗口右側條件下點焊接頭十字拉伸正拉力為 5 kN 左右；這是由于焊接電流大，焊點直徑增大；

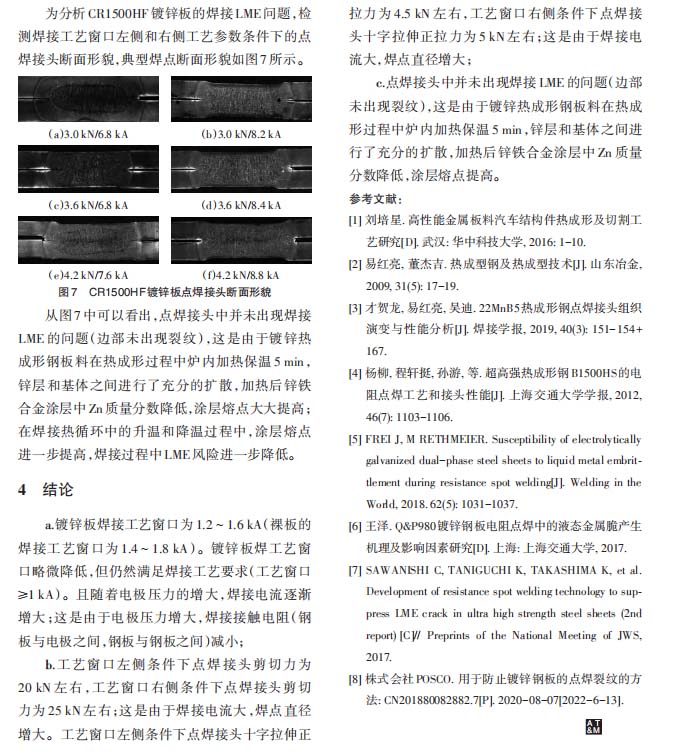

　　c.點焊接頭中并未出現焊接LME的問題（邊部未出現裂紋），這是由于鍍鋅熱成形鋼板料在熱成形過程中爐內加熱保溫 5 min，鋅層和基體之間進行了充分的擴散，加熱后鋅鐵合金涂層中 Zn 質量分?jǐn)?shù)降低，涂層熔點提高。

　　以下是正文：
