【作 者】李彥云;張東升;李超

　　【前 言】

　　正面 25%偏置碰撞工況是中國保險汽車安全指數（CHINA INSURANCE AUTOMOTIVE SAFETYINDEX，C-IASI）車內乘員安全指數的重要工況之一，又稱小偏置碰撞撞試驗。小偏置碰撞撞是道路交通事故的重要形式之一。因小偏置碰撞撞事故導致的乘員死亡約占正面道路交通事故中乘員死亡總數的四分之一,嚴重損害了人民生命財產安全，近兩年關注度比較高[1]。碰撞的載荷通過輪胎和前輪罩上邊梁向后傳遞到 A 柱，可造成駕駛艙嚴重變形，直接威脅乘員艙人身安全。A柱的變形程度直接影響乘員的安全空間，因此 A 柱的設計對于小偏置碰撞非常重要。

　　近年來各車企在 A 柱用材及成形技術方面進行了大量研究和試驗。其中，熱成形鋼熱沖壓成形技術是其實現輕量化和安全性的先進成形技術之一。目前應用較廣泛的熱成形鋼為 22MnB5[2]。

　　雖然 22MnB5 鋼經熱沖壓成形后的強度可以達到1 500 MPa 級別，但隨著汽車企業對輕量化要求的進一步提高，各大鋼廠相繼開發出 1 800 MPa、2 000 MPa 級別的熱成形鋼[3-7]，并在車門防撞梁上進行輕量化應用研究[8-10]。

　　基于某車型A柱的1 500 MPa熱成形鋼設計方案，使用 2 000 MPa 熱成形鋼進行優化設計，得到輕量化設計方案，并依據正面25%偏置碰工況的仿真分析，分析輕量化結構方案的可行性分析和成本對比分析，綜合得出 2 000 MPa 熱成形鋼應用于A柱的可行性，輕量化效果及經濟效益。

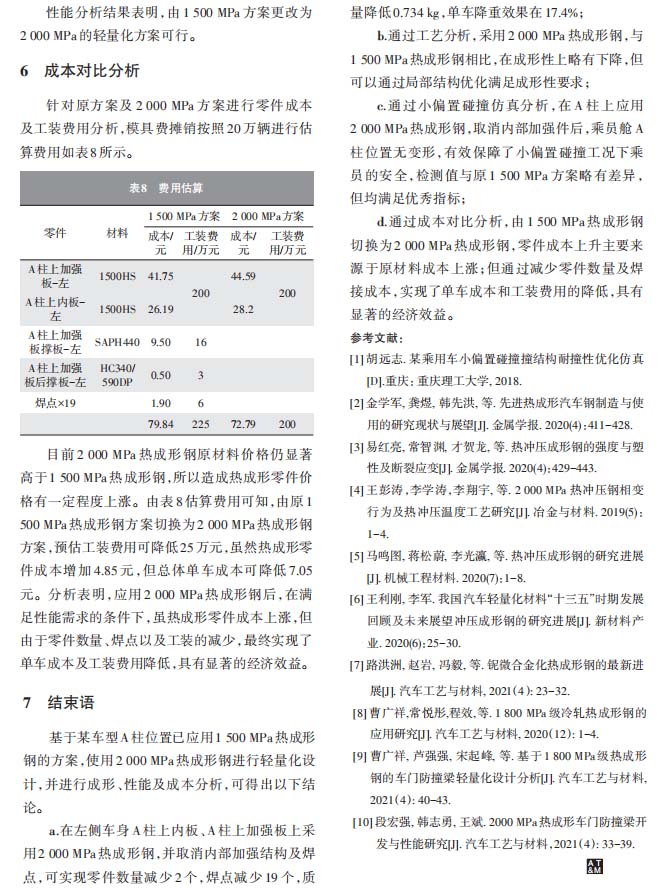

　　【結束語】

　　基于某車型A柱位置已應用1 500 MPa熱成形鋼的方案，使用 2 000 MPa 熱成形鋼進行輕量化設計，并進行成形、性能及成本分析，可得出以下結論。

　　a.在左側車身 A 柱上內板、A 柱上加強板上采用 2 000 MPa 熱成形鋼，并取消內部加強結構及焊點，可實現零件數量減少 2 個，焊點減少 19 個，質量降低0.734 kg，單車降重效果在17.4%；

　　b.通過工藝分析，采用2 000 MPa 熱成形鋼，與1 500 MPa熱成形鋼相比，在成形性上略有下降，但可以通過局部結構優化滿足成形性要求；

　　c.通過小偏置碰撞仿真分析，在 A 柱上應用2 000 MPa 熱成形鋼，取消內部加強件后，乘員艙 A柱位置無變形，有效保障了小偏置碰撞工況下乘員的安全，檢測值與原 1 500 MPa 方案略有差異，但均滿足優秀指標；

　　d.通過成本對比分析，由 1 500 MPa 熱成形鋼切換為 2 000 MPa 熱成形鋼，零件成本上升主要來源于原材料成本上漲；但通過減少零件數量及焊接成本，實現了單車成本和工裝費用的降低，具有顯著的經濟效益。
