　　輪盤鍛件作為航空發動機重要的傳動和承載機械部件，對鍛件的尺寸精度和性能要求也愈來愈高[1-4]。本文研究的輪盤鍛件采用TC1 鈦合金材料，該輪盤鍛件鍛造過程包含多個工序，各工序之間的變形相互關聯。通過建立鍛造全過程有限元仿真模型，并考慮變形信息在不同工序中的傳遞，實現輪盤鍛件鍛造全過程的建模仿真。通過大量虛擬仿真試驗，探究了鍛件工藝過程設計的可行性、有效性及準確性，分析了不同工藝參數的影響規律，對提前預判成形過程中的問題、虛擬驗證鍛件可制造性、優化工藝具有重要的意義，可以提高效率、降低成本、縮短設計周期，并且可以提供鍛造過程中的詳細信息(應力應變場、速度場、溫度場、網格畸變等)，為優化成形工藝參數及模具結構設計提供詳細可靠的依據。

　　【輪盤鍛件鍛造全過程有限元建?！?

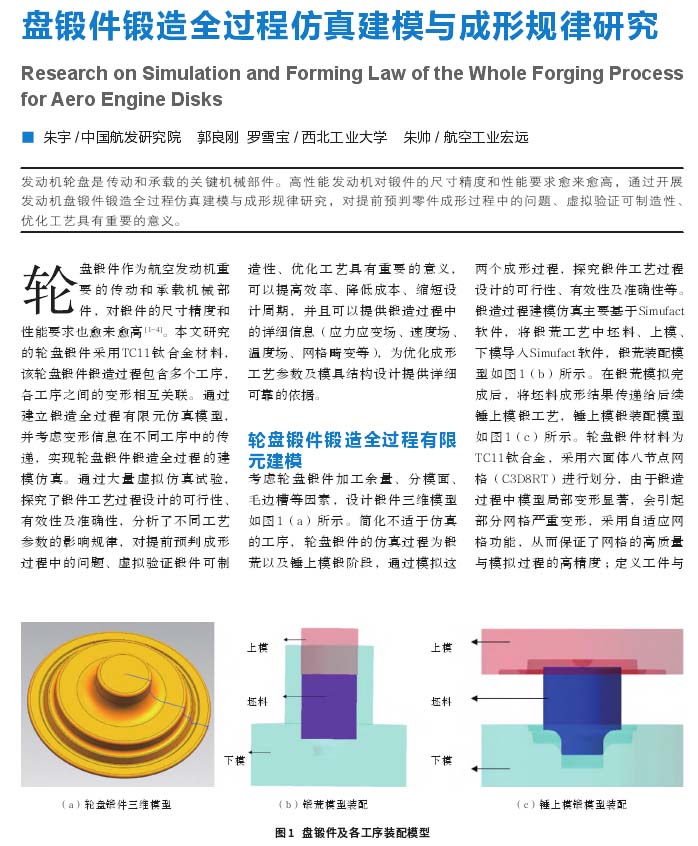

　　考慮輪盤鍛件加工余量、分模面、毛邊槽等因素，設計鍛件三維模型如圖1 (a)所示。簡化不適于仿真的工序，輪盤鍛件的仿真過程為鍛荒以及錘上模鍛階段，通過模擬這兩個成形過程，探究鍛件工藝過程設計的可行性、有效性及準確性等。

　　鍛造過程建模仿真主要基于Simufact軟件，將鍛荒工藝中坯料、上模、下模導入Simufact軟件，鍛荒裝配模型如圖1 (b)所示。在鍛荒模擬完成后，將坯料成形結果傳遞給后續錘上模鍛工藝，錘上模鍛裝配模型如圖1 (c)所示。輪盤鍛件材料為TC11鈦合金，采用六面體八節點網格(C3D8RT)進行劃分，由于鍛造過程中模型局部變形顯著，會引起部分網格嚴重變形，采用自適應網格功能，從而保證了網格的高質量與模擬過程的高精度;定義工件與模具、模具之間相對關系及可能產生的接觸關系，采用修正的Coulomb摩擦模型來描述接觸對之間的切向關系;設置熱邊界條件，主要包括坯料與模具之間熱傳導、坯料與周圍環境之間對流換熱以及熱輻射、模具與坯料之間摩擦產熱、鍛造過程中塑性變形產熱等;根據實際生產設備及過程定義工藝邊界條件，鍛荒工序設置上模下壓100mm，下壓速度5.0mm/s;錘上模鍛工序設置鍛錘的擊打次數為4次，最大沖擊能量為630kJ，鍛錘4次擊打的能量分別按照50%、50%、50%、100%設置。

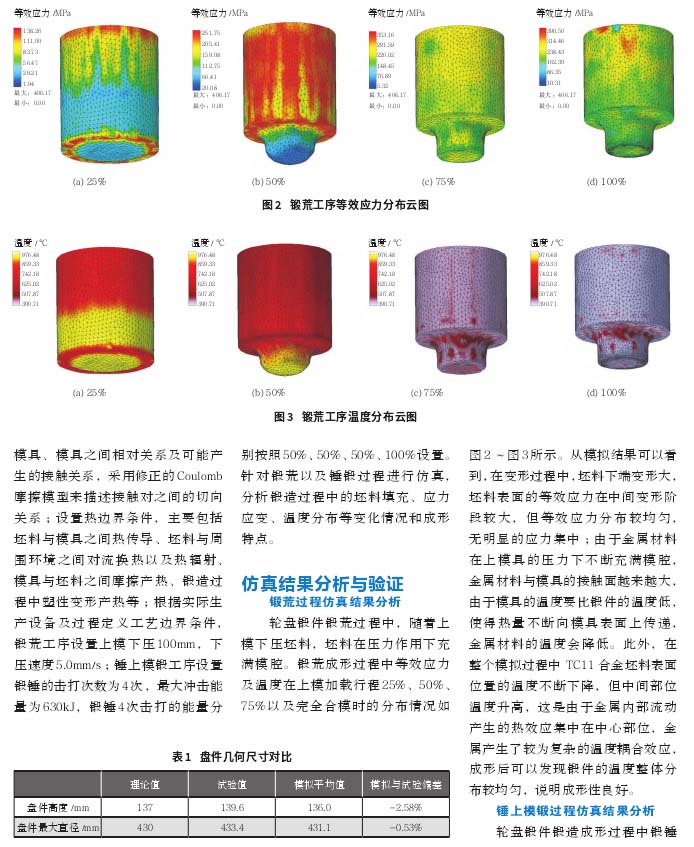

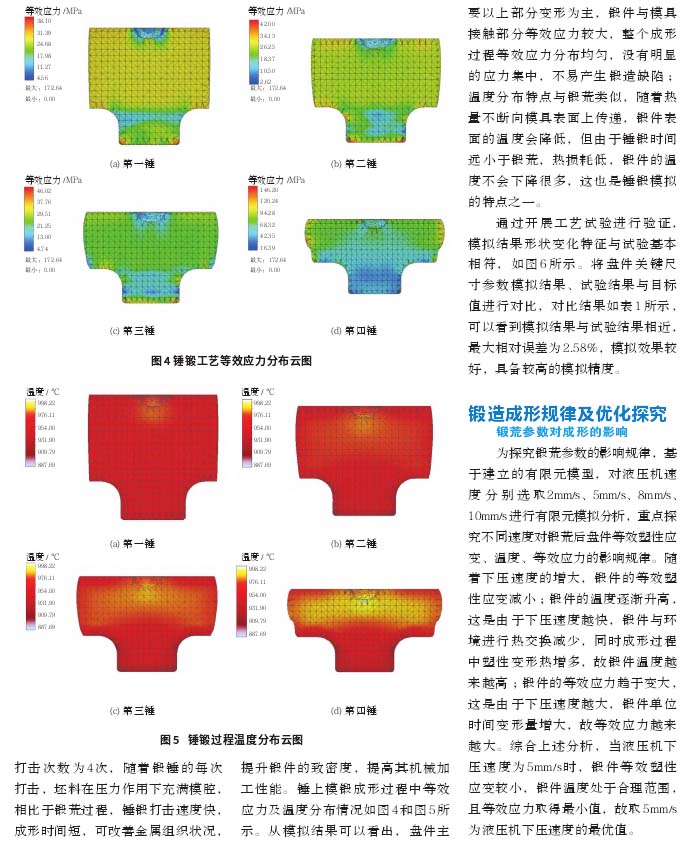

　　針對鍛荒以及錘鍛過程進行仿真，分析鍛造過程中的坯料填充、應力應變、溫度分布等變化情況和成形特點。

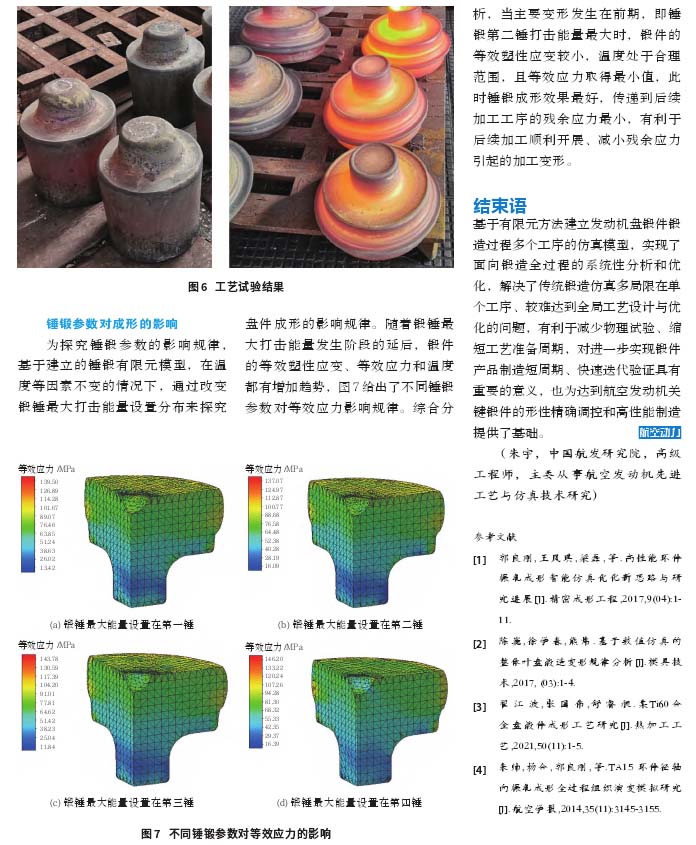

　　【結束語】

　　基于有限元方法建立發動機盤鍛件鍛造過程多個工序的仿真模型，實現了面向鍛造全過程的系統性分析和優化，解決了傳統鍛造仿真多局限在單個工序、較難達到全局工藝設計與優化的問題，有利于減少物理試驗、縮短工藝準備周期，對進一步實現鍛件產品制造短周期、快速迭代驗證具有重要的意義，也為達到航空發動機關鍵鍛件的形性精確調控和高性能制造提供了基礎。
