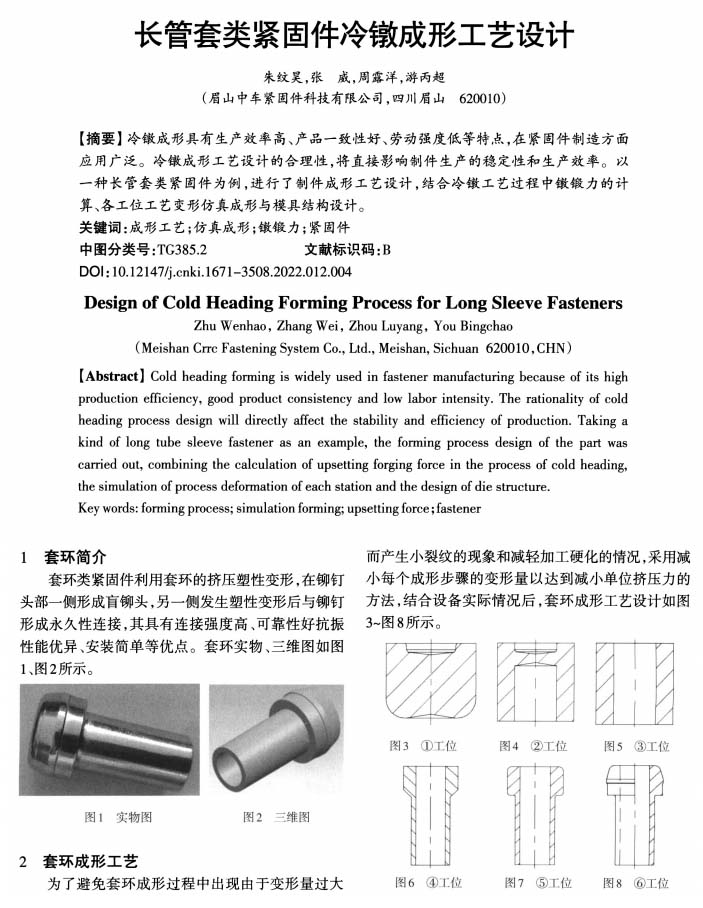

【作 者】朱紋昊;張威;周露洋;游丙超

　　【套環(huán)簡(jiǎn)介】

　　套環(huán)類緊固件利用套環(huán)的擠壓塑性變形，在鉚釘頭部一側(cè)形成盲鉚頭，另一側(cè)發(fā)生塑性變形后與鉚釘形成永久性連接，其具有連接強(qiáng)度高、可靠性好抗振性能優(yōu)異、安裝簡(jiǎn)單等優(yōu)點(diǎn)。套環(huán)實(shí)物、三維圖如圖1、圖2所示。

　　【套環(huán)成形工藝】

　　為了避免套環(huán)成形過(guò)程中出現(xiàn)由于變形量過(guò)大而產(chǎn)生小裂紋的現(xiàn)象和減輕加工硬化的情況，采用減小每個(gè)成形步驟的變形量以達(dá)到減小單位擠壓力的方法，結(jié)合設(shè)備實(shí)際情況后，套環(huán)成形工藝設(shè)計(jì)如圖3～圖8所示。

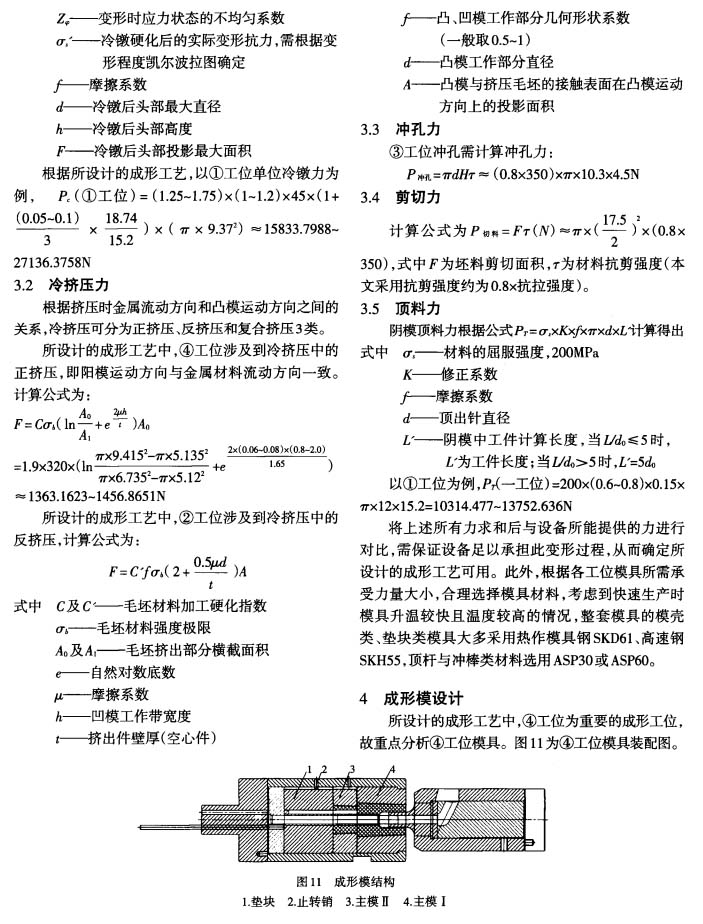

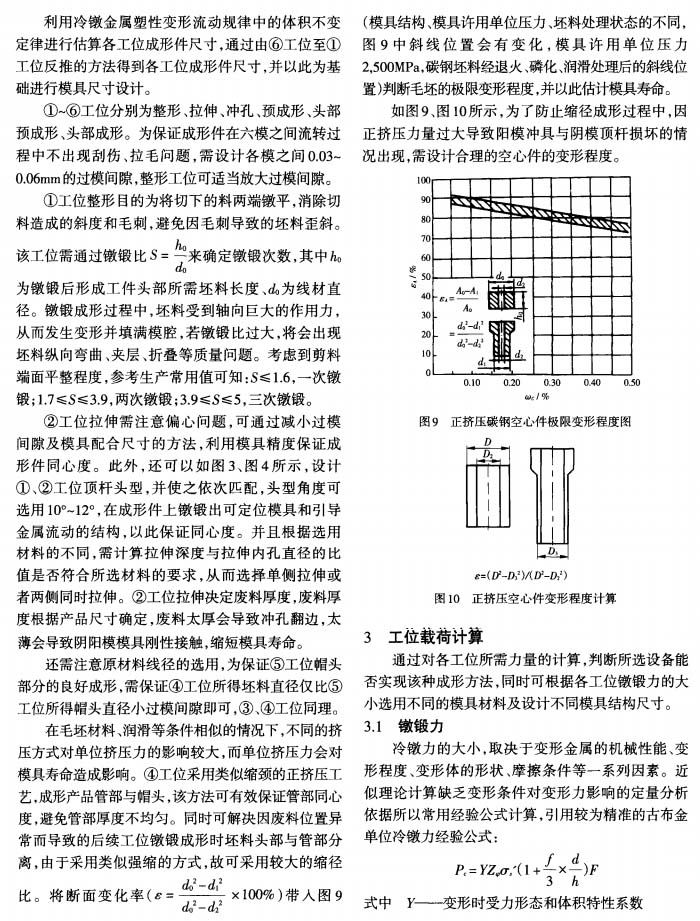

　　利用冷鐓金屬塑性變形流動(dòng)規(guī)律中的體積不變定律進(jìn)行估算各工位成形件尺寸，通過(guò)由⑥工位至①工位反推的方法得到各工位成形件尺寸，并以此為基礎(chǔ)進(jìn)行模具尺寸設(shè)計(jì)。

　?、佟薰の环謩e為整形、拉伸、沖孔、預(yù)成形、頭部預(yù)成形、頭部成形。為保證成形件在六模之間流轉(zhuǎn)過(guò)程中不出現(xiàn)刮傷、拉毛問(wèn)題，需設(shè)計(jì)各模之間0．03～0．06mm的過(guò)模間隙，整形工位可適當(dāng)放大過(guò)模間隙。

　　【結(jié) 論】

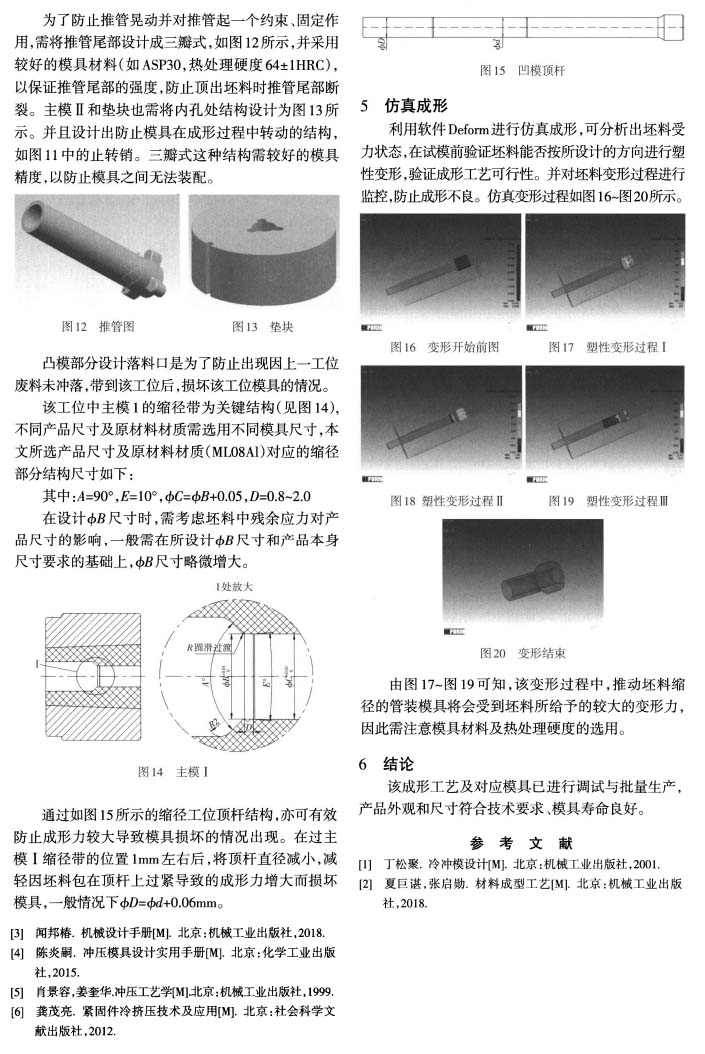

　　該成形工藝及對(duì)應(yīng)模具已進(jìn)行調(diào)試與批量生產(chǎn)，產(chǎn)品外觀和尺寸符合技術(shù)要求、模具壽命良好。

　　以下是正文：
