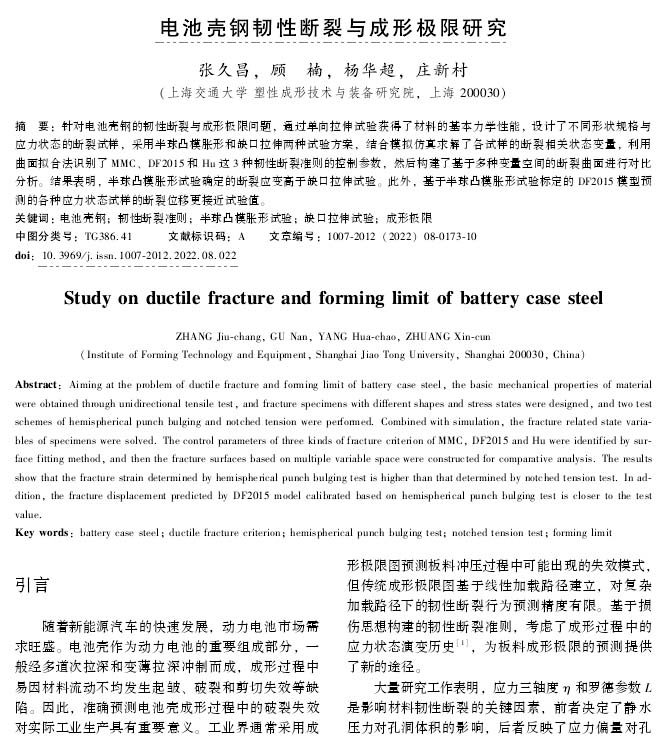

【作 者】張久昌;顧楠;楊華超;莊新村

　　【引 言】

　　隨著新能源汽車的快速發展，動力電池市場需求旺盛。電池殼作為動力電池的重要組成部分，一般經多道次拉深和變薄拉深沖制而成，成形過程中易因材料流動不均發生起皺、破裂和剪切失效等缺陷。因此，準確預測電池殼成形過程中的破裂失效對實際工業生產具有重要意義。工業界通常采用成形極限圖預測板料沖壓過程中可能出現的失效模式，但傳統成形極限圖基于線性加載路徑建立，對復雜加載路徑下的韌性斷裂行為預測精度有限?；趽p傷思想構建的韌性斷裂準則，考慮了成形過程中的應力狀態演變歷史[1]，為板料成形極限的預測提供了新的途徑。

　　大量研究工作表明，應力三軸度刀和羅德參數L是影響材料韌性斷裂的關鍵因素，前者決定了靜水壓力對孔洞體積的影響，后者反映了應力偏量對孔洞形狀的作用[2]。

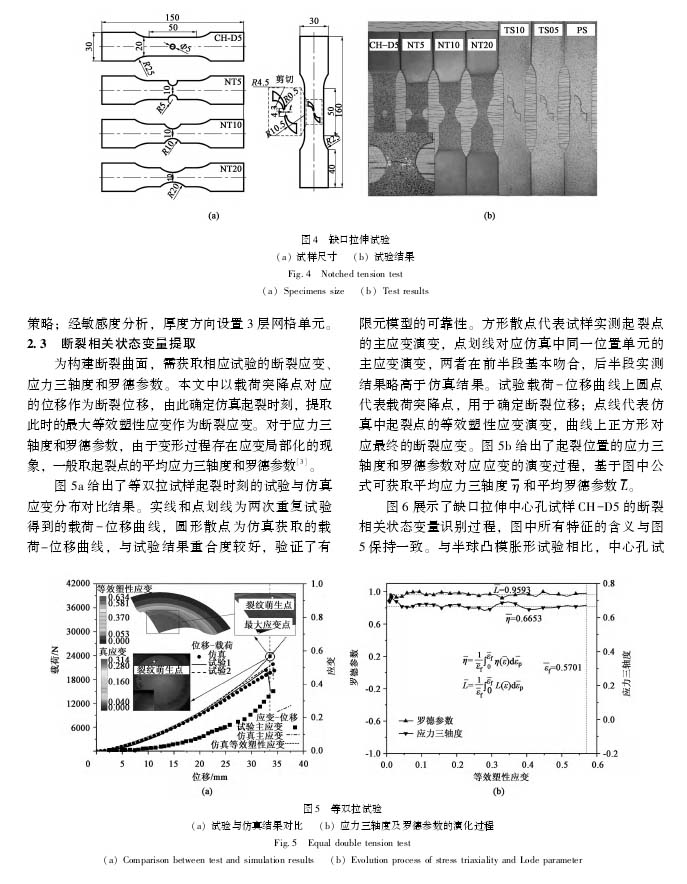

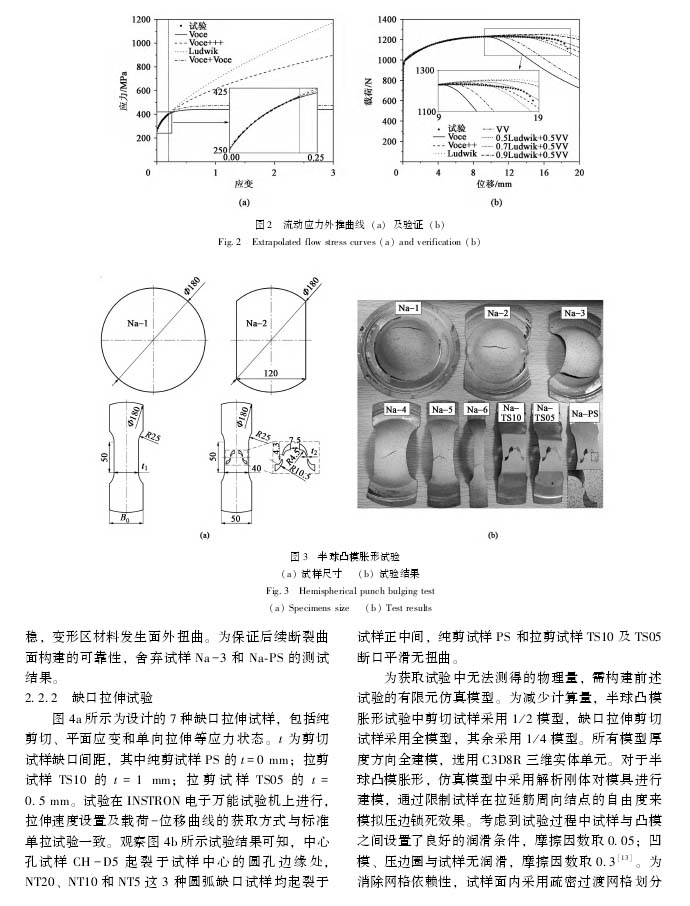

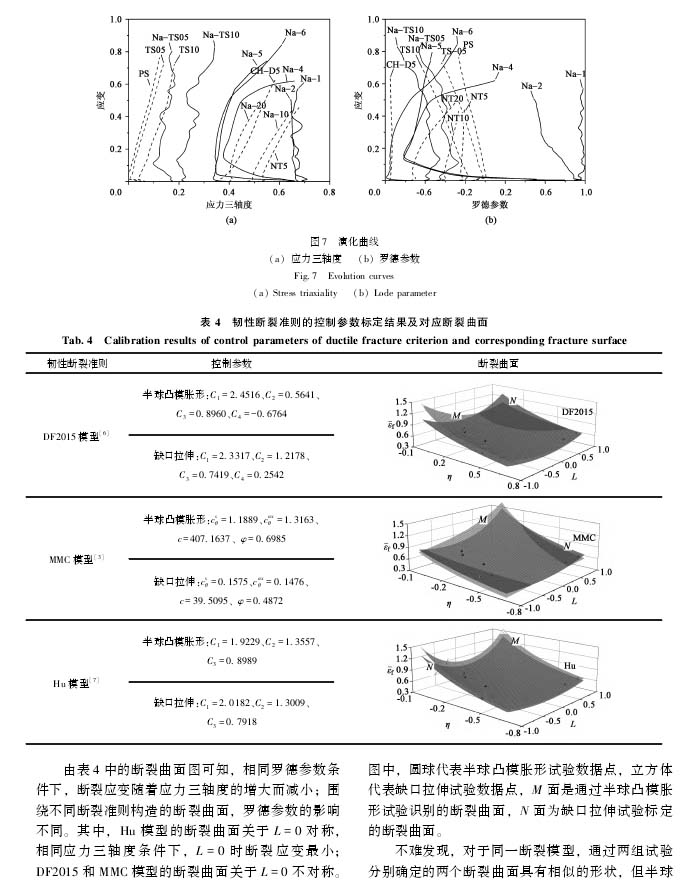

　　本文以寶鋼電池殼鋼BDCK為研究對象，開展了缺口拉伸和半球凸模脹形兩組斷裂試驗，結合有限元仿真確定了各組試樣的斷裂應變，并提取了應力三軸度和羅德參數演變曲線;采用曲面擬合法對MMC , DF2015和Hu模型的控制參數進行了標定;在此基礎上，繪制了寶鋼電池殼鋼BDCK的斷裂曲面和成形極限圖，并加以對比分析;最后，將不同試驗組確定的韌性斷裂準則，用于半球凸模脹形試驗及單道次拉深試驗的斷裂過程仿真，分析不同模型和參數標定方法的預測精度，以期為電池殼多道次拉深和變薄拉深提供可靠的失效預測手段。

　　【結 論】

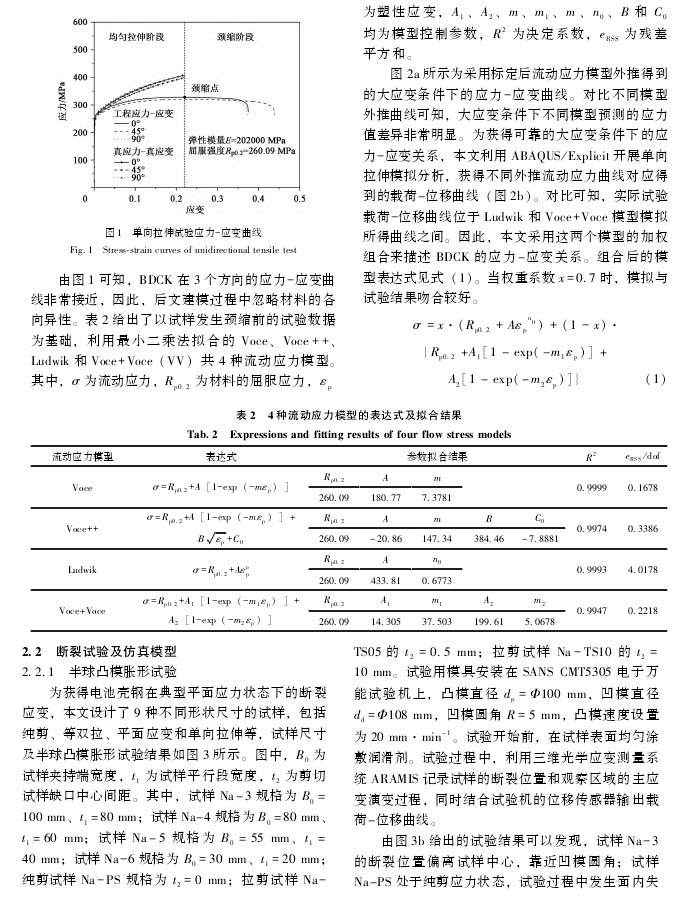

　?。?）采用試驗與仿真混合求解方法，確定了電池殼鋼大應變下的應力一應變關系，討論了半球凸模脹形和缺口拉伸兩組試驗標定韌性斷裂準則控制參數的差異，并用DF2015模型正向預測了半球凸模脹形試驗各試樣及單道次拉深試樣的斷裂情況。得出:電池殼鋼BDCK的應力一應變關系可用Ludwik和VV兩種流動應力模型的加權組合來描述。

　　（2）半球凸模脹形試驗確定的斷裂應變高于缺口拉伸試驗;基于9種半球凸模脹形試驗試樣和7種缺口拉伸試驗，利用曲面擬合法標定的DF2015模型和Hu模型，相比MMC模型的標定質量更好。

　　（3）對于同一韌性斷裂準則，半球凸模脹形試驗標定的斷裂模型對半球凸模脹形試驗各試樣及單道次拉深試樣的斷裂預測精度更高，更逼近BDCK材料的成形極限。

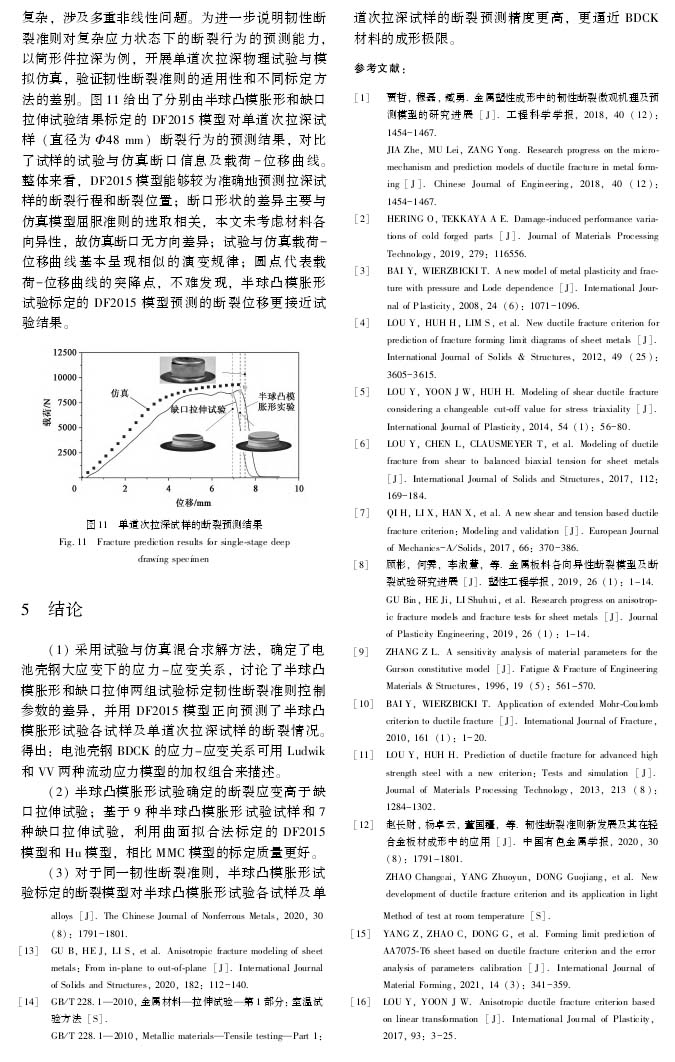

　　以下是正文：
