【作 者】顧澤中;孟珂;任錕;周家銀;陳英豪

　　【前 言】

　　支架類槽鋼被廣泛應用于消防、供暖、通風、空調、燃?xì)狻崃?、電力、通訊、太?yáng)能等國家重點領域和工程，具有安裝簡便、高效以及施工勞動強度低等諸多優點，是國家制造業發展的重點。冷彎成形，作為一種先進、節能、高效的板帶金屬成形工藝，被廣泛應用于各種類型槽鋼的生產制造中。成形道次數和彎曲角增量是槽鋼冷彎成形工藝中最重要的參數。成形道次數過小，會導致彎曲角增加，繼而引發成形應變?cè)黾?，?dǎo)致產品產生波浪、褶皺、圓角變尖等缺陷; 成形道次數過多，雖會使單次成形彎曲角變小，制造容易，但會導致工位冗余、設備制造成本增加，造成資源浪費。因此，有必要針對成形道次數和彎曲角增量的優化方法進行研究。

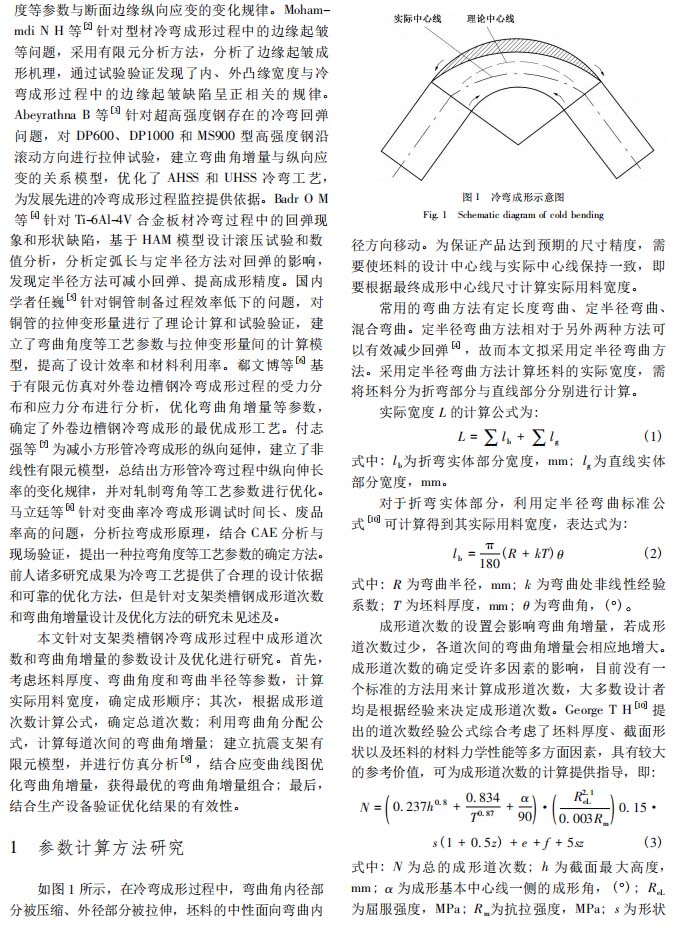

　　國內外學者針對冷彎成形道次數和彎曲角增量的優化進行了大量研究。Safdarian R 等［1］針對冷彎成形中易產生縱向彎曲的問題，采用數值模擬和拉伸試驗相結合的方法，發現了彎曲角增量和板材厚度等參數與斷面邊緣縱向應變的變化規律。Mohammdi N H 等［2］針對型材冷彎成形過程中的邊緣起皺等問題，采用有限元分析方法，分析了邊緣起皺成形機理，通過試驗驗證發現了內、外凸緣寬度與冷彎成形過程中的邊緣起皺缺陷呈正相關的規律。

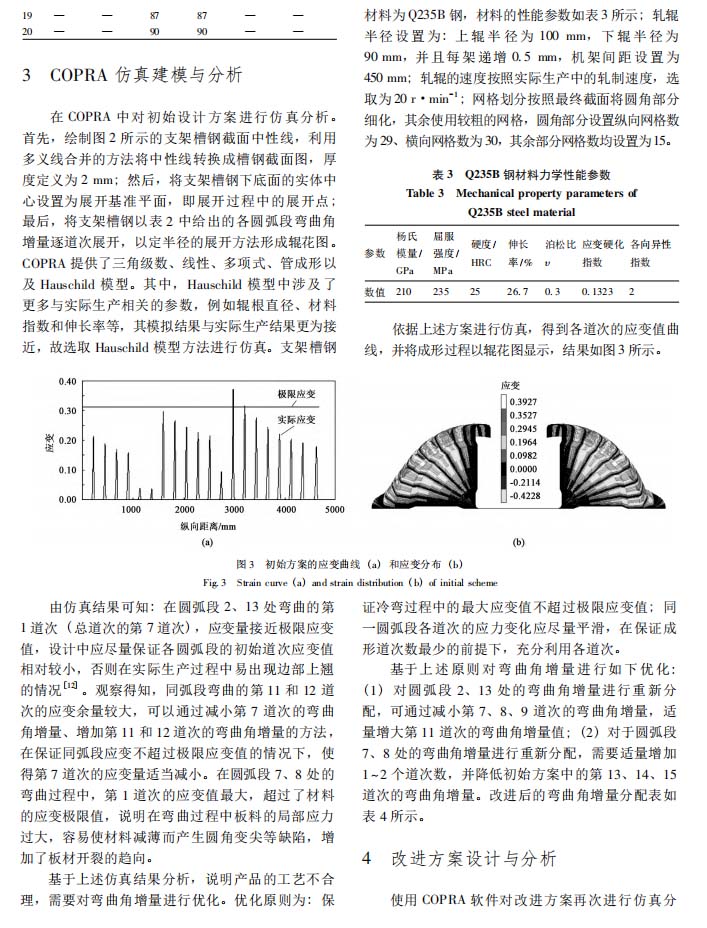

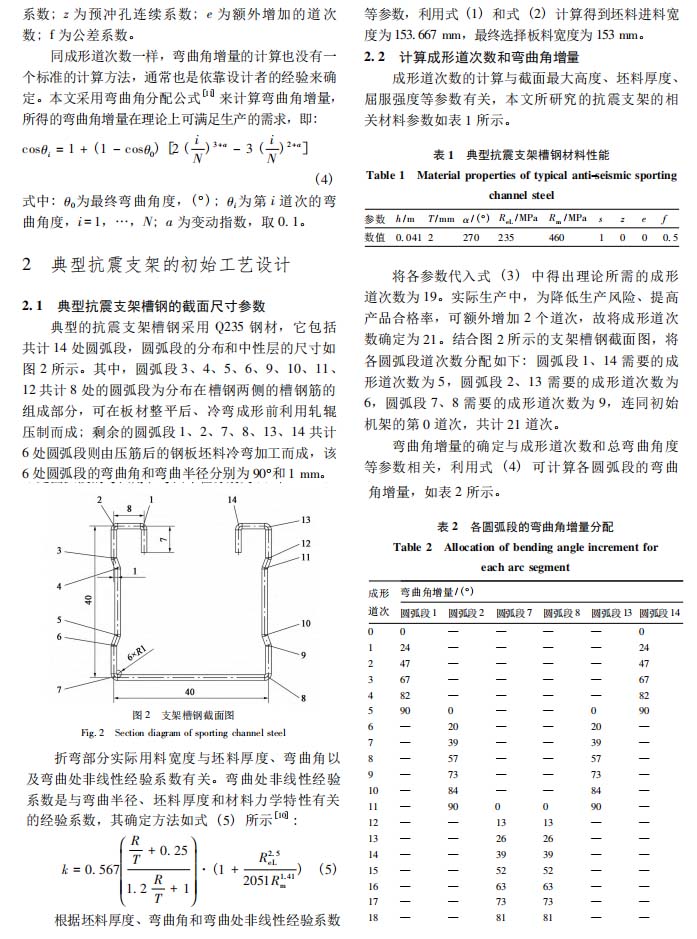

　　本文針對支架類槽鋼冷彎成形過程中成形道次數和彎曲角增量的參數設計及優化進行研究。首先，考慮坯料厚度、彎曲角度和彎曲半徑等參數，計算實際用料寬度，確定成形順序; 其次，根據成形道次數計算公式，確定總道次數; 利用彎曲角分配公式，計算每道次間的彎曲角增量; 建立抗震支架有限元模型，并進行仿真分析［9］，結合應變曲線圖優化彎曲角增量，獲得最優的彎曲角增量組合; 最后，結合生產設備驗證優化結果的有效性。

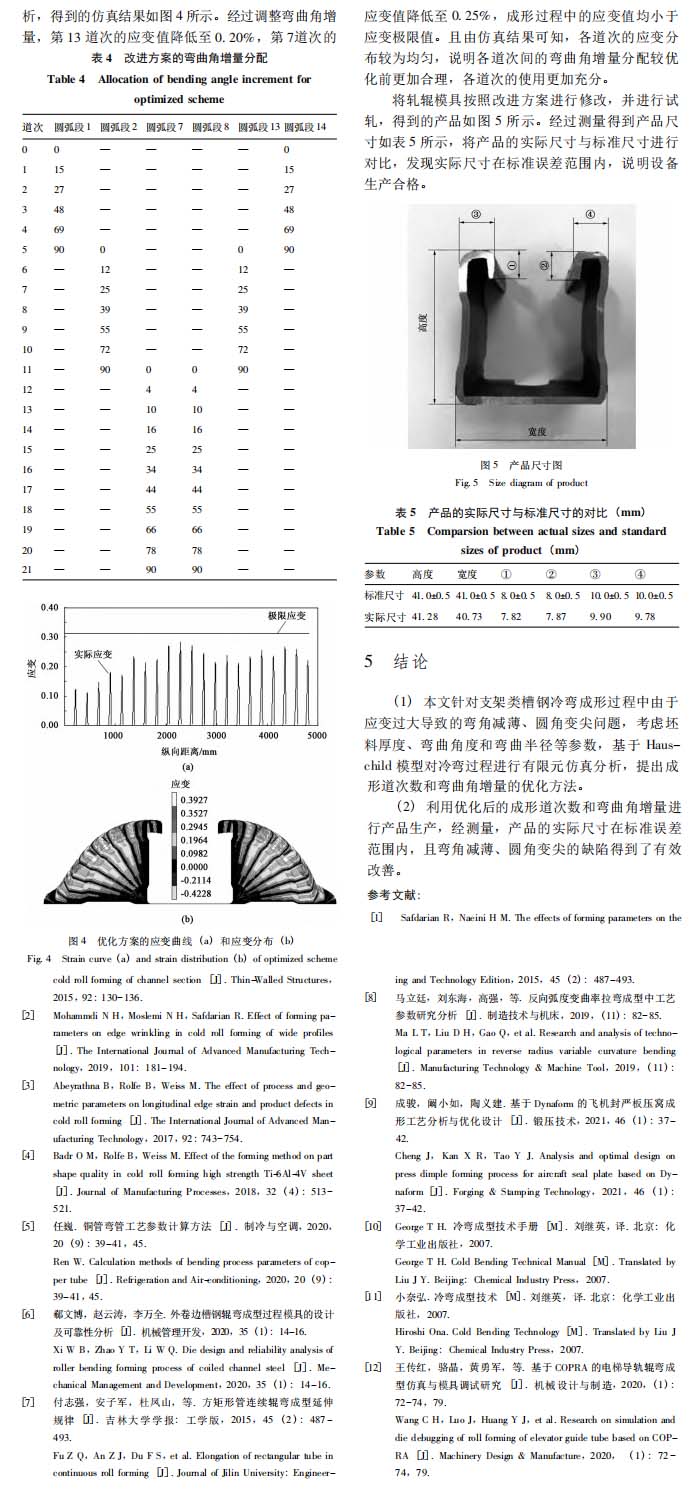

　　【結 論】

　　(1)本文針對支架類槽鋼冷彎成形過程中由于應變過大導致的彎角減薄、圓角變尖問題，考慮坯料厚度、彎曲角度和彎曲半徑等參數，基于 Hauschild 模型對冷彎過程進行有限元仿真分析，提出成形道次數和彎曲角增量的優化方法。

　　(2)利用優化后的成形道次數和彎曲角增量進行產品生產，經測量，產品的實際尺寸在標準誤差范圍內，且彎角減薄、圓角變尖的缺陷得到了有效改善。

　　以下是正文：
