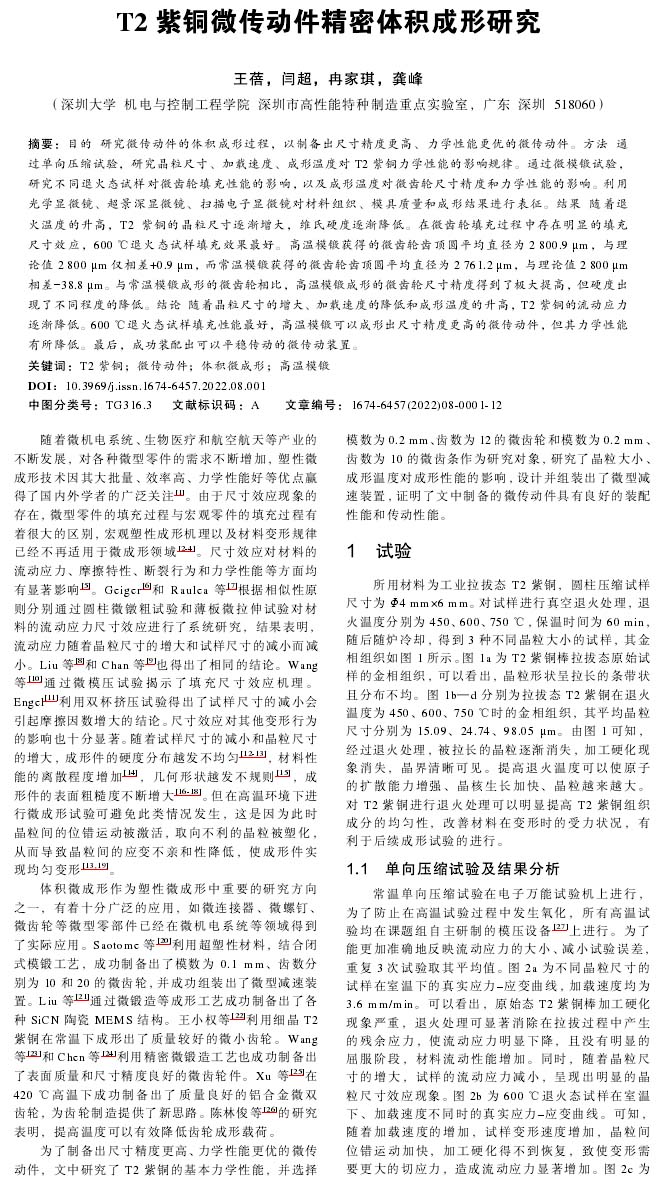

【作 者】王蓓;閆超;冉家琪;龔峰

　　隨著微機電系統、生物醫療和航空航天等產業的不斷發展，對各種微型零件的需求不斷增加，塑性微成形技術因其大批量、效率高、力學性能好等優點贏得了國內外學者的廣泛關注[1]。由于尺寸效應現象的存在，微型零件的填充過程與宏觀零件的填充過程有著很大的區別，宏觀塑性成形機理以及材料變形規律己經不再適用于微成形領域[[2-4]。尺寸效應對材料的流動應力、摩擦特性、斷裂行為和力學性能等方面均有顯著影響[5]。 Geiger[3]和Raulea等[7]根據相似性原則分別通過圓柱微墩粗試驗和薄板微拉伸試驗對材料的流動應力尺寸效應進行了系統研究，結果表明，流動應力隨著晶粒尺寸的增大和試樣尺寸的減小而減小。Liu等[8]和Chan等[9]也得出了相同的結論。Wang等[10]通過微模壓試驗揭示了填充尺寸效應機理。

　　Engel[11]利用雙杯擠壓試驗得出了試樣尺寸的減小會引起摩擦因數增大的結論。尺寸效應對其他變形行為的影響也十分顯著。隨著試樣尺寸的減小和晶粒尺寸的增大，成形件的硬度分布越發不均勻[12-13]，材料性能的離散程度增加[14]，幾何形狀越發不規則[15]，成形件的表面粗糙度不斷增大[16-18]。但在高溫環境下進行微成形試驗可避免此類情況發生，這是因?yàn)榇藭r晶粒間的位錯運動被激活，取向不利的晶粒被塑化，從而導致晶粒間的應變不親和性降低，使成形件實現均勻變形[13，19]。

　　為了制備出尺寸精度更高、力學性能更優的微傳動件，文中研究了T2紫銅的基本力學性能，并選擇模數為0.2 mm、齒數為12的微齒輪和模數為0.2 mm,齒數為10的微齒條作為研究對象，研究了晶粒大小、成形溫度對成形性能的影響，設計并組裝出了微型減速裝置，證明了文中制備的微傳動件具有良好的裝配性能和傳動性能。

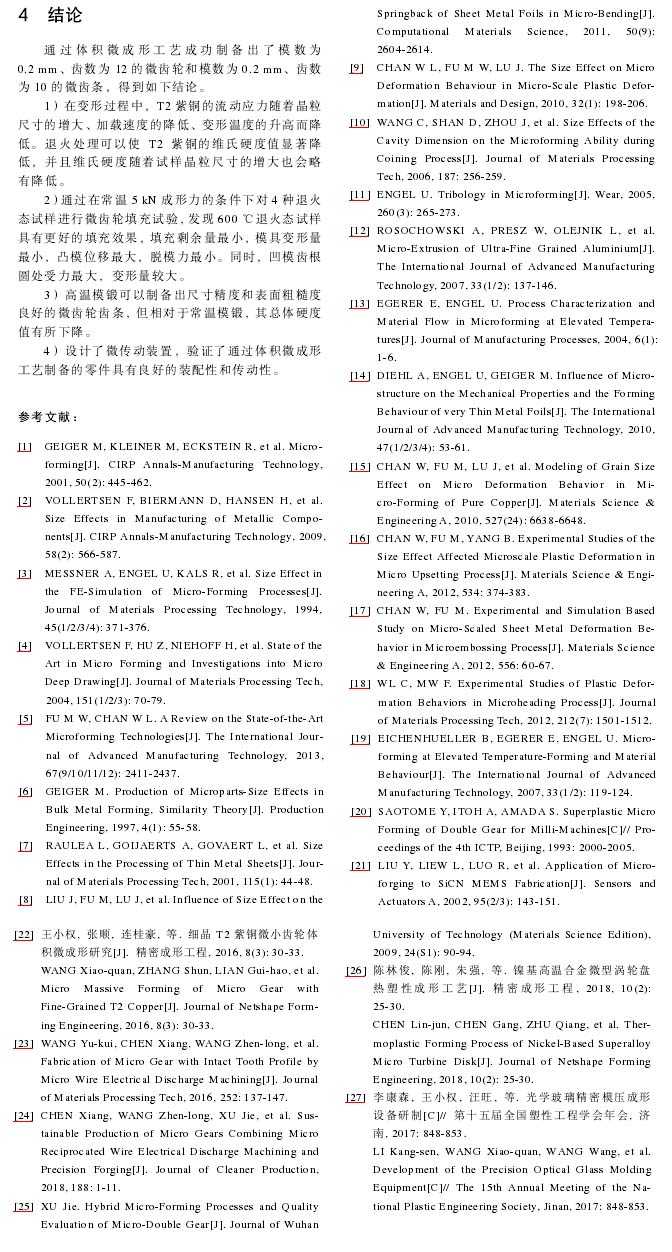

　　【結 論】

　　通過體積微成形工藝成功制備出了模數為0.2 mm、齒數為12的微齒輪和模數為0.2 mm、齒數為10的微齒條，得到如下結論。

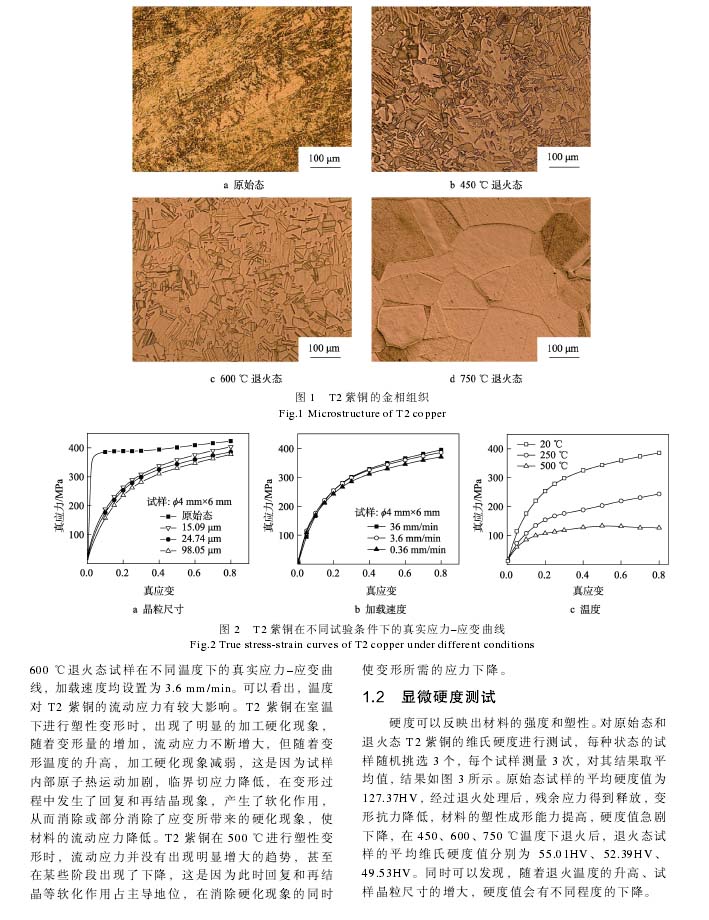

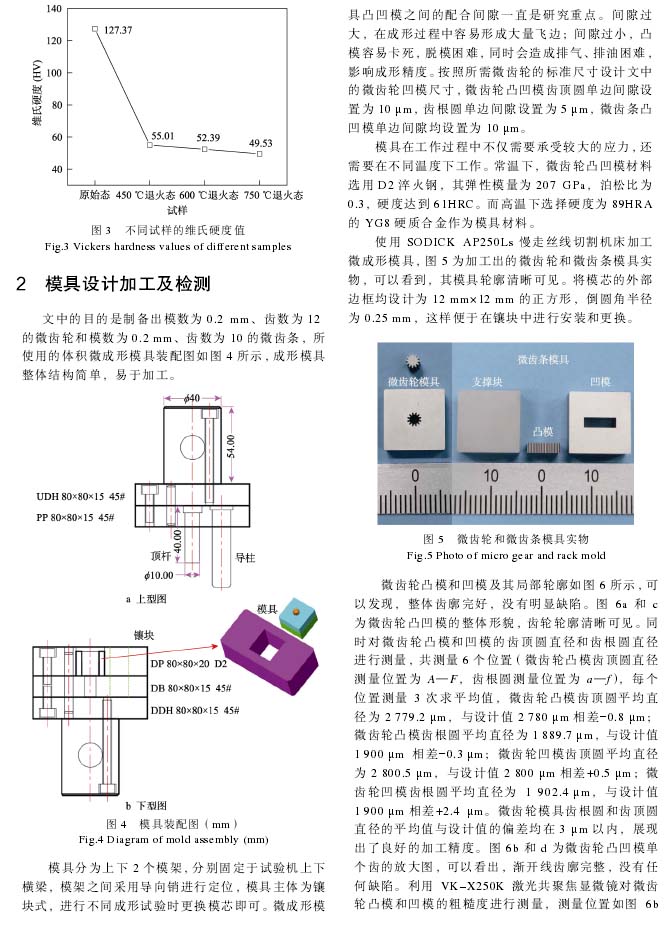

　　1)在變形過程中，T2紫銅的流動應力隨著晶粒尺寸的增大、加載速度的降低、變形溫度的升高而降低。退火處理可以使T2紫銅的維氏硬度值顯著降低，并且維氏硬度隨著試樣晶粒尺寸的增大也會略有降低。

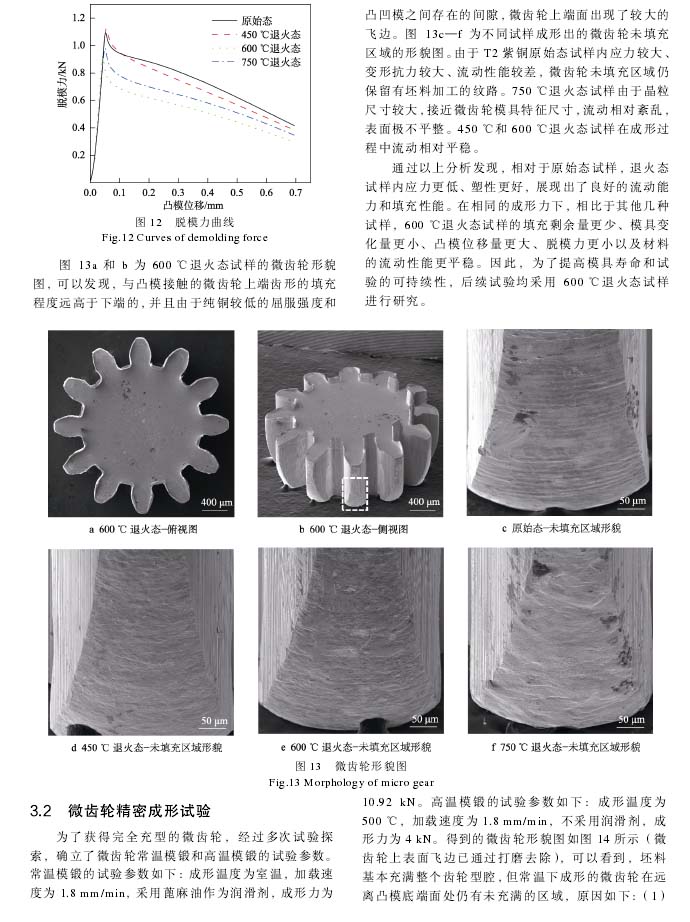

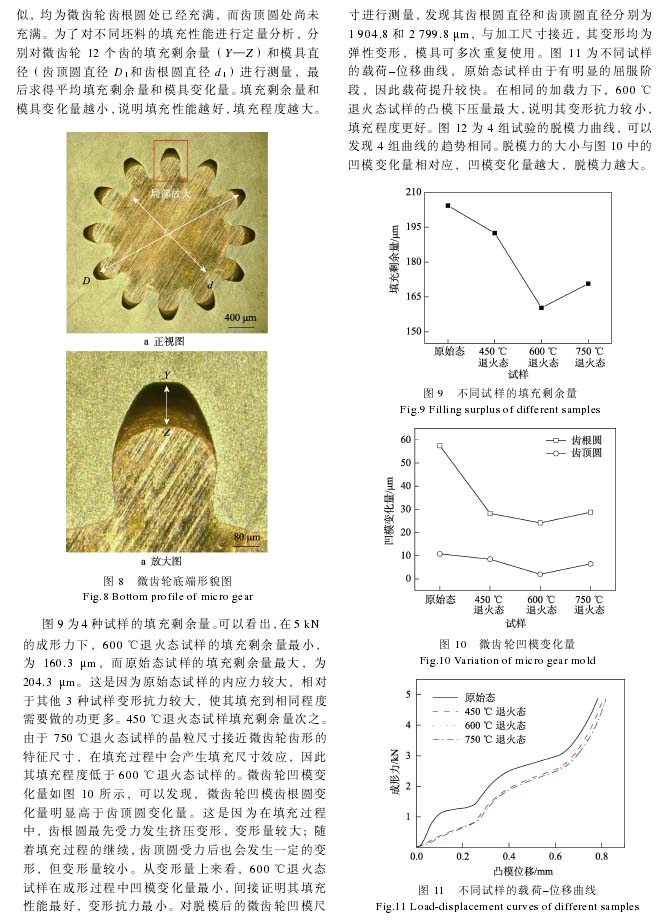

　　2)通過在常溫5 kN成形力的條件下對4種退火態試樣進行微齒輪填充試驗，發現600℃退火態試樣具有更好的填充效果，填充剩余量最小，模具變形量最小，凸模位移最大，脫模力最小。同時，凹模齒根圓處受力最大，變形量較大。

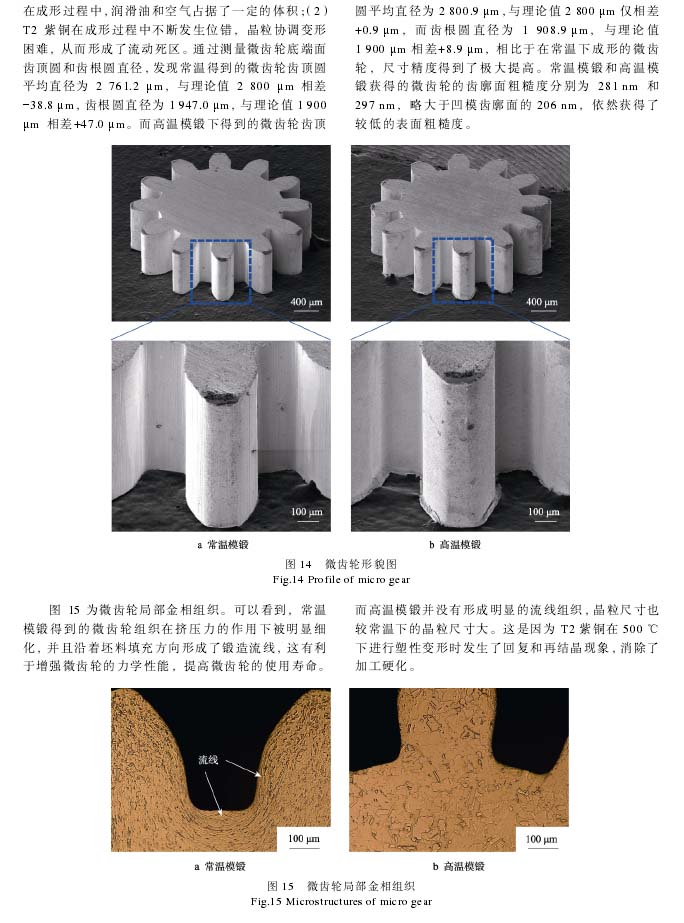

　　3)高溫模鍛可以制備出尺寸精度和表面粗糙度良好的微齒輪齒條，但相對于常溫模鍛，其總體硬度值有所下降。

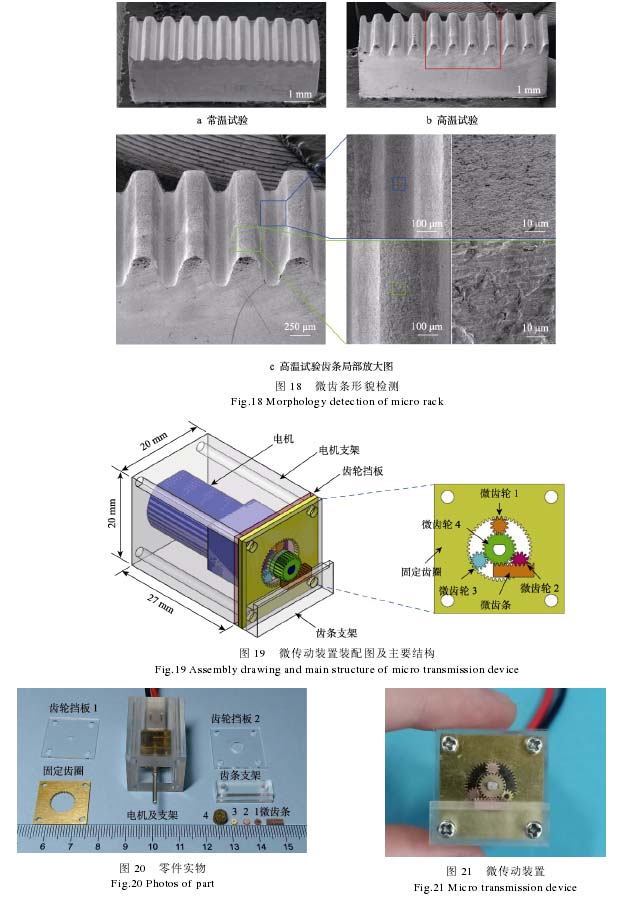

　　4)設計了微傳動裝置，驗證了通過體積微成形工藝制備的零件具有良好的裝配性和傳動性。
