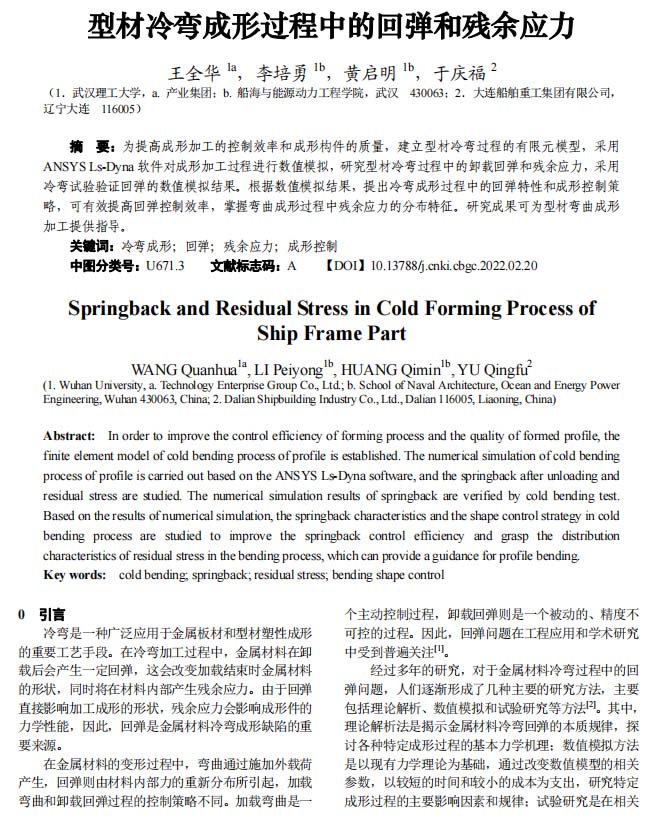

【作 者】王全華;李培勇;黃啟明;于慶福

　　【引 言】

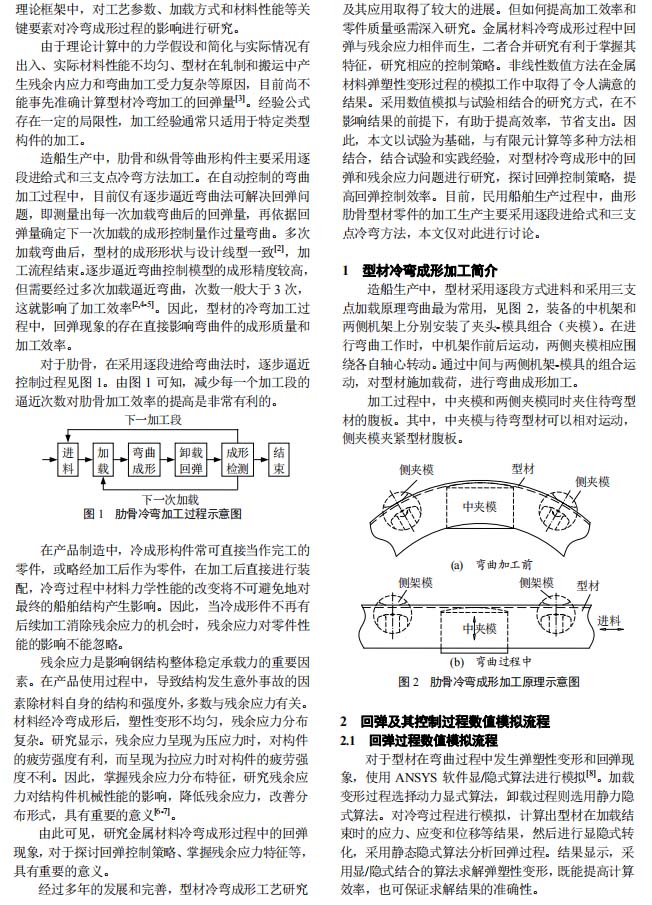

　　冷彎是一種廣泛應用于金屬板材和型材塑性成形的重要工藝手段。在冷彎加工過程中，金屬材料在卸載后會產生一定回彈，這會改變加載結束時金屬材料的形狀，同時將在材料內部產生殘余應力。由于回彈直接影響加工成形的形狀，殘余應力會影響成形件的力學性能，因此，回彈是金屬材料冷彎成形缺陷的重要來源。在金屬材料的變形過程中，彎曲通過施加外載荷產生，回彈則由材料內部力的重新分布所引起，加載彎曲和卸載回彈過程的控制策略不同。加載彎曲是一個主動控制過程，卸載回彈則是一個被動的、精度不可控的過程。因此，回彈問題在工程應用和學術研究中受到普遍關注[1]。

　　經過多年的研究，對于金屬材料冷彎過程中的回彈問題，人們逐漸形成了幾種主要的研究方法，主要包括理論解析、數值模擬和試驗研究等方法[2]。其中，理論解析法是揭示金屬材料冷彎回彈的本質規律，探討各種特定成形過程的基本力學機理；數值模擬方法是以現有力學理論為基礎，通過改變數值模型的相關參數，以較短的時間和較小的成本為支出，研究特定成形過程的主要影響因素和規律；試驗研究是在相關理論框架中，對工藝參數、加載方式和材料性能等關鍵要素對冷彎成形過程的影響進行研究。由于理論計算中的力學假設和簡化與實際情況有出入、實際材料性能不均勻、型材在軋制和搬運中產生殘余內應力和彎曲加工受力復雜等原因，目前尚不能事先準確計算型材冷彎加工的回彈量[3]。經驗公式存在一定的局限性，加工經驗通常只適用于特定類型構件的加工。

　　本文以試驗為基礎，與有限元計算等多種方法相結合，結合試驗和實踐經驗，對型材冷彎成形中的回彈和殘余應力問題進行研究，探討回彈控制策略，提高回彈控制效率。目前，民用船舶生產過程中，曲形肋骨型材零件的加工生產主要采用逐段進給式和三支點冷彎方法，本文僅對此進行討論。

　　【結 論】

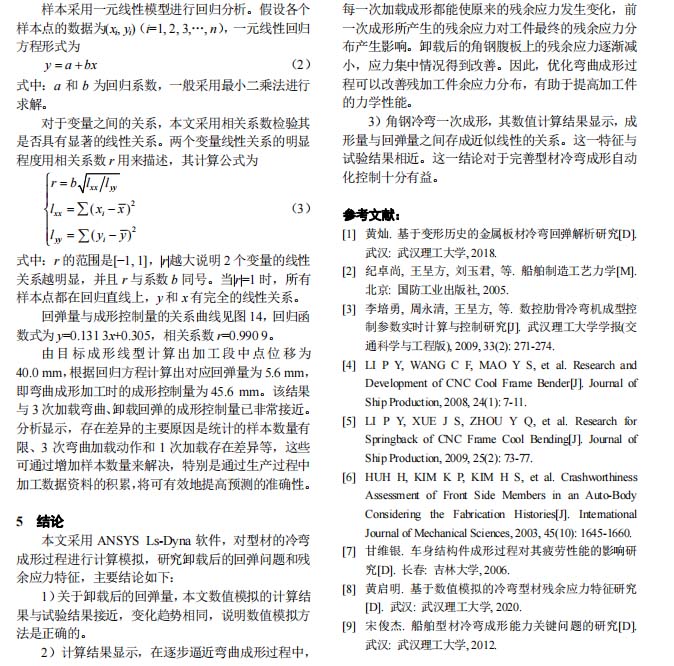

　　本文采用 ANSYS Ls-Dyna 軟件，對型材的冷彎成形過程進行計算模擬，研究卸載后的回彈問題和殘余應力特征，主要結論如下：

　　1）關于卸載后的回彈量，本文數值模擬的計算結果與試驗結果接近，變化趨勢相同，說明數值模擬方法是正確的。

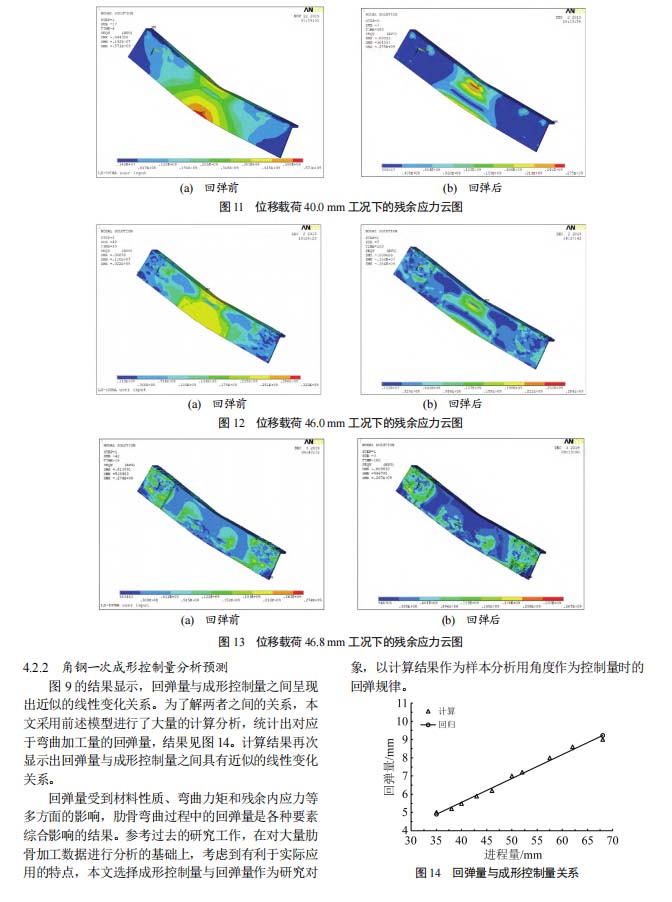

　　2）計算結果顯示，在逐步逼近彎曲成形過程中，每一次加載成形都能使原來的殘余應力發生變化，前一次成形所產生的殘余應力對工件最終的殘余應力分布產生影響。卸載后的角鋼腹板上的殘余應力逐漸減小，應力集中情況得到改善。因此，優化彎曲成形過程可以改善殘加工件余應力分布，有助于提高加工件的力學性能。

　　3）角鋼冷彎一次成形，其數值計算結果顯示，成形量與回彈量之間存成近似線性的關系。這一特征與試驗結果相近。這一結論對于完善型材冷彎成形自動化控制十分有益。
