【作 者】孫麗;周海龍;黃冠鑫;張亞岐;劉俊鋒;戴維

　　【前 言】

　　汽車底盤件對汽車的操穩性和安全性影響很大，底盤件大部分為關重件，且重量在整車中占比較大，相對于底盤，車身對性能的要求較低，新材料、新技術和新結構在車身上最先得到廣泛地應用，其減重空間已經很小，而底盤件還有一定的減重空間［1－2］。為了適應底盤懸架復雜的環境布置，底盤件結構越來越復雜，由于鑄件不利于減重，因此，底盤件越來越多地采用沖焊結構。底盤件大多為熱軋厚板件［3－4］，其沖壓焊接工藝與車身薄板存在一定的差異，因此，底盤沖焊件的應用對沖焊工藝提出了更高的要求。

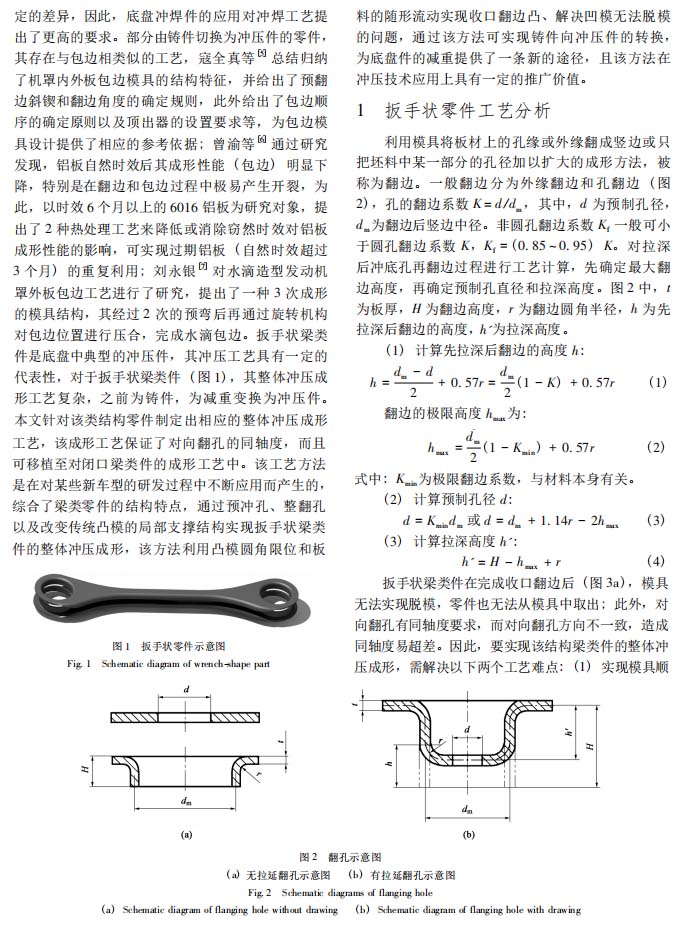

　　扳手狀梁類件是底盤中典型的沖壓件，其沖壓工藝具有一定的代表性，對于扳手狀梁類件(圖1)，其整體沖壓成形工藝復雜，之前為鑄件，為減重變換為沖壓件。本文針對該類結構零件制定出相應的整體沖壓成形工藝，該成形工藝保證了對向翻孔的同軸度，而且可移植至對閉口梁類件的成形工藝中。該工藝方法是在對某些新車型的研發過程中不斷應用而產生的，綜合了梁類零件的結構特點，通過預沖孔、整翻孔以及改變傳統凸模的局部支撐結構實現扳手狀梁類件的整體沖壓成形，該方法利用凸模圓角限位和板料的隨形流動實現收口翻邊凸、解決凹模無法脫模的問題，通過該方法可實現鑄件向沖壓件的轉換，為底盤件的減重提供了一條新的途徑，且該方法在沖壓技術應用上具有一定的推廣價值。

　　【結 論】

　?。?）為順應底盤輕量化，提出了一種鑄件向沖壓件切換的方案，并對切換后的沖壓件整體沖壓工藝進行分析。

　?。?）針對典型的扳手狀梁類件，提出一種整體沖壓成形的方法，該方法取消了收口翻邊凸模的支撐結構，利用凸模圓角限位和板料的隨形流動實現收口翻邊，保證凸、凹模能夠順利脫模。

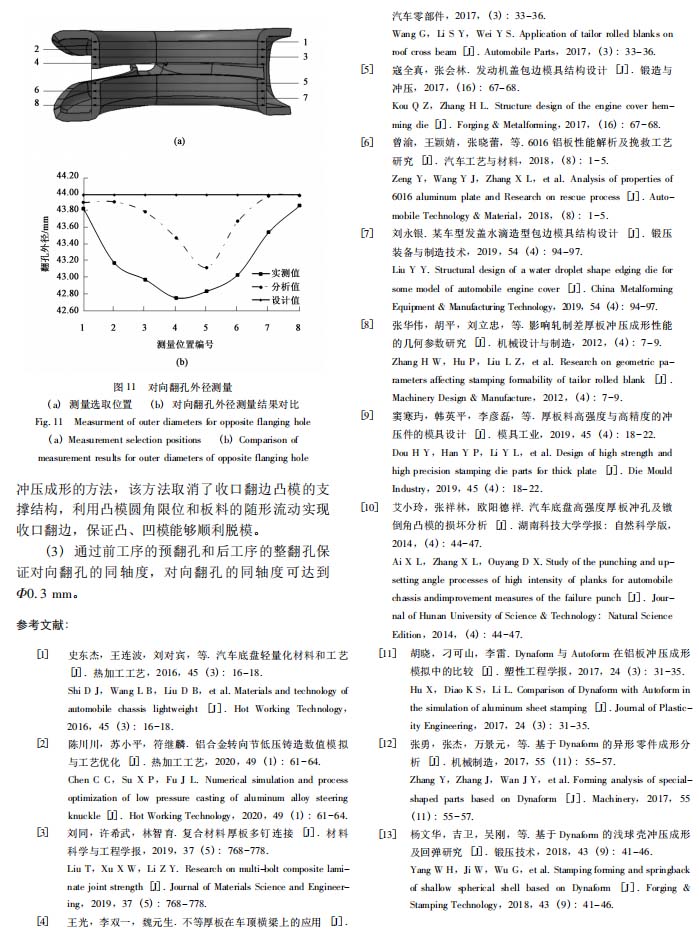

　  （3）通過前工序的預翻孔和后工序的整翻孔保證對向翻孔的同軸度，對向翻孔的同軸度可達到Φ0.3mm。

　　以下是正文：
