【作 者】武風雷;趙斌;王海波
【引 言】
鋯是一種稀有金屬,具有驚人的抗腐蝕性能、極高的熔點、超高的硬度和強度等特性,被廣泛應用于精細化工、航空航天、軍工、核反應、原子能等領域。
鋯厚壁錐體多應用于反應器筒體兩端,存在小口端直徑過小,同時需要保證鋯板R60702的力學性能、抗腐蝕性能、成形后最小壁厚及錐體的幾何尺寸等各項技術指標,制造難度較大。鋯板R60702在冷成形過程中極易產生裂紋,嚴重影響鋯制厚壁錐體成形成品率,由于鋯材應力隨溫度升高降得很快,因此,鋯錐體成形宜采用熱成形工藝。為避免鋯材極易發生氧化的特點,其板材表面應涂抗高溫防氧化涂料,避免鋯板受熱吸氫吸氧的問題。

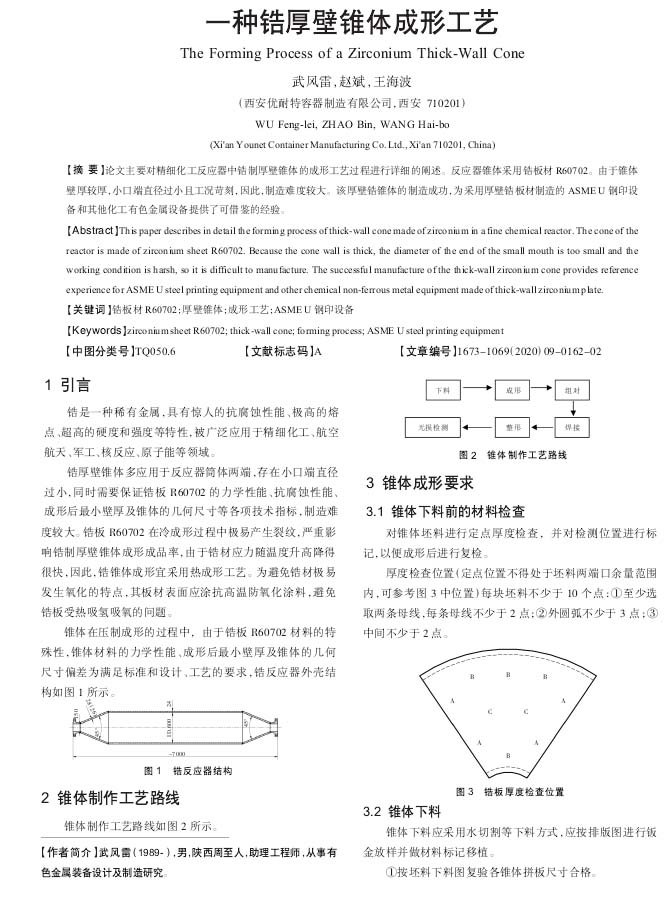

錐體在壓制成形的過程中,由于鋯板R60702材料的特殊性,錐體材料的力學性能、成形后最小壁厚及錐體的幾何尺寸偏差為滿足標準和設計、工藝的要求,鋯反應器外殼結構如圖1所示。
【結 語】

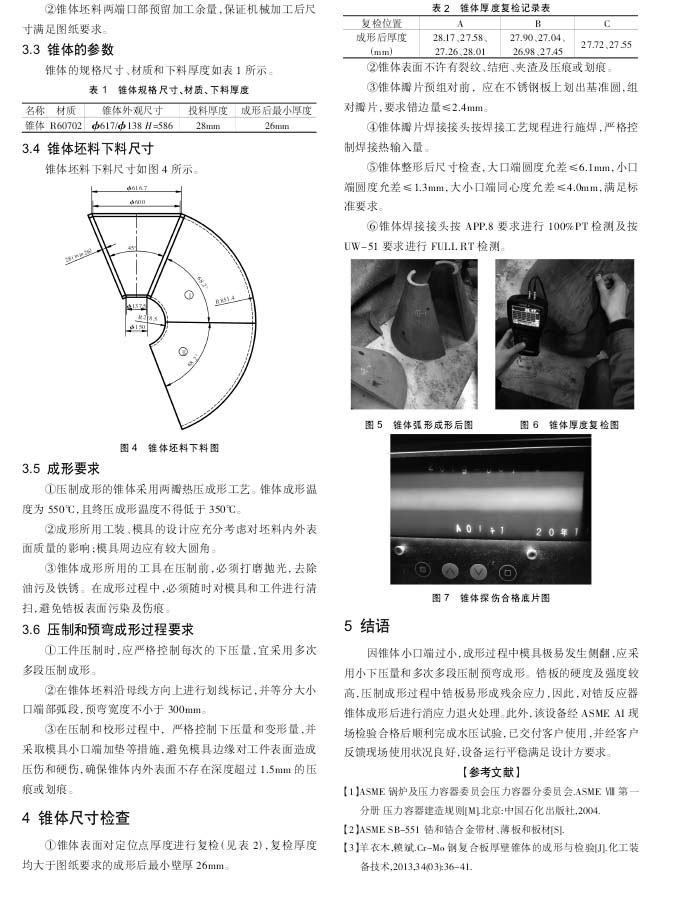

因錐體小口端過小,成形過程中模具極易發生側翻,應采用小下壓量和多次多段壓制預彎成形。鋯板的硬度及強度較高,壓制成形過程中錯板易形成殘余應力,因此,對鋯反應器錐體成形后進行消應力退火處理。此外,該設備經ASME AI現場檢驗合格后順利完成水壓試驗,已交付客戶使用,并經客戶反饋現場使用狀況良好,設備運行平穩滿足設計方要求。
