【作 者】匡余華

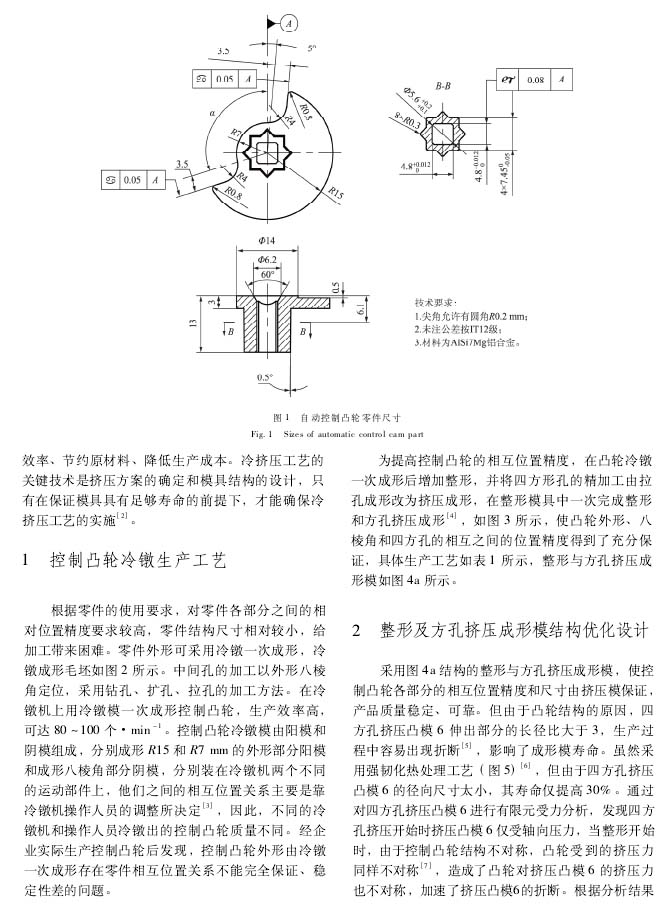

　　圖1為某產品上的自動控制凸輪，其結構復雜，對尺寸精度和相互位置要求高。其工作過程為：動力由八棱角輸入，中間四方輸出，凸輪控制另一個執行元件的動作，時間分配由控制凸輪角度α決定。α分別為95o, 117o, 128o這3種規格。由于產品壽命的需要，控制凸輪要有足夠的強度、一定的硬度和韌性。零件材料為A1Si7 Mg鋁合金，A1Si7 Mg鋁合金具有良好的鑄造性能，可適用于砂型、金屬型和熔模鑄造等工藝，以鑄造復雜形狀、薄壁、承受中等載荷的零件。生產企業根據實際生產條件和材料特性，對毛坯采用半固態擠壓精密鑄造[1]。但企業通過一定量的控制凸輪生產后，發現存在如下問題。

　?。?）控制凸輪擠壓鑄造合格率不高，只有85%左右，其主要缺陷為壓鑄不足，八棱角形狀不夠飽滿;部分毛坯中發現縮孔、縮松缺陷。通過改善擠壓鑄造模具結構和調整擠壓鑄造工藝參數等措施后[1]，控制凸輪擠壓鑄造的合格率有所提高，達到90%。

　?。?）產品在例行壽命試驗時，發現控制凸輪八棱角有部分?jǐn)帻X，影響了產品整體壽命。測試控制凸輪八棱角強度，強度指標達不到技術要求，剖開八棱角部分，通過顯微鏡觀察，發現其組織晶粒不夠細密，并伴有微小氣孔存在。

　　如采用冷擠壓工藝代替壓鑄，冷擠壓件內部的金屬流線保持連續，晶粒得到不同程度的破碎和拉長，可提高零件的綜合力學性能，同時可提高生產效率、節約原材料、降低生產成本。冷擠壓工藝的關鍵技術是擠壓方案的確定和模具結構的設計，只有在保證模具具有足夠壽命的前提下，才能確保冷擠壓工藝的實施[2]。

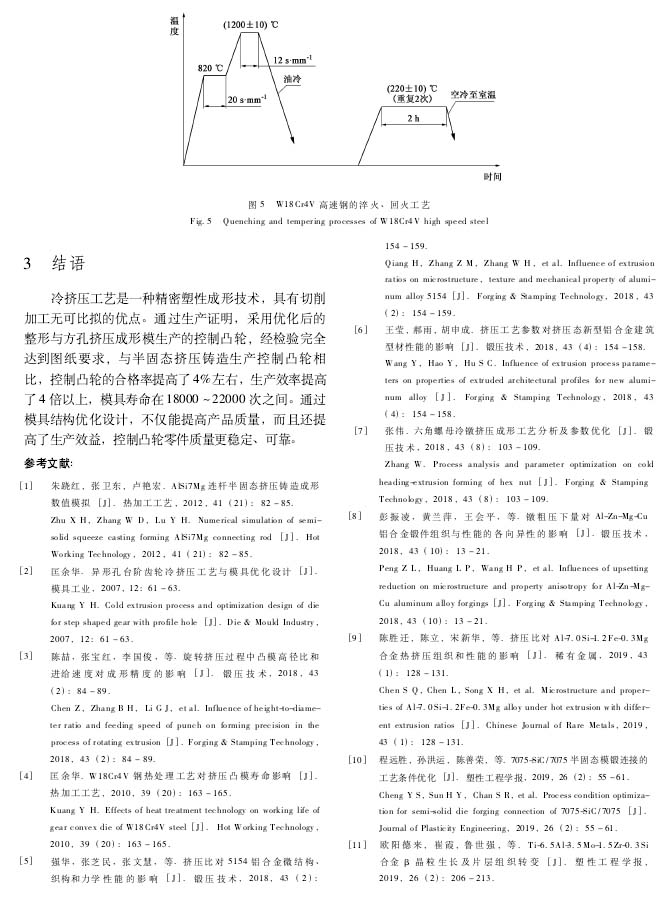

　　【結 語】

　　冷擠壓工藝是一種精密塑性成形技術，具有切削加工無可比擬的優點。通過生產證明，采用優化后的整形與方孔擠壓成形模生產的控制凸輪，經檢驗完全達到圖紙要求，與半固態擠壓鑄造生產控制凸輪相比，控制凸輪的合格率提高了4%左右，生產效率提高了4倍以上，模具壽命在18000一22000次之間。通過模具結構優化設計，不僅能提高產品質量，而且還提高了生產效益，控制凸輪零件質量更穩定、可靠。
