【作 者】宋銀生

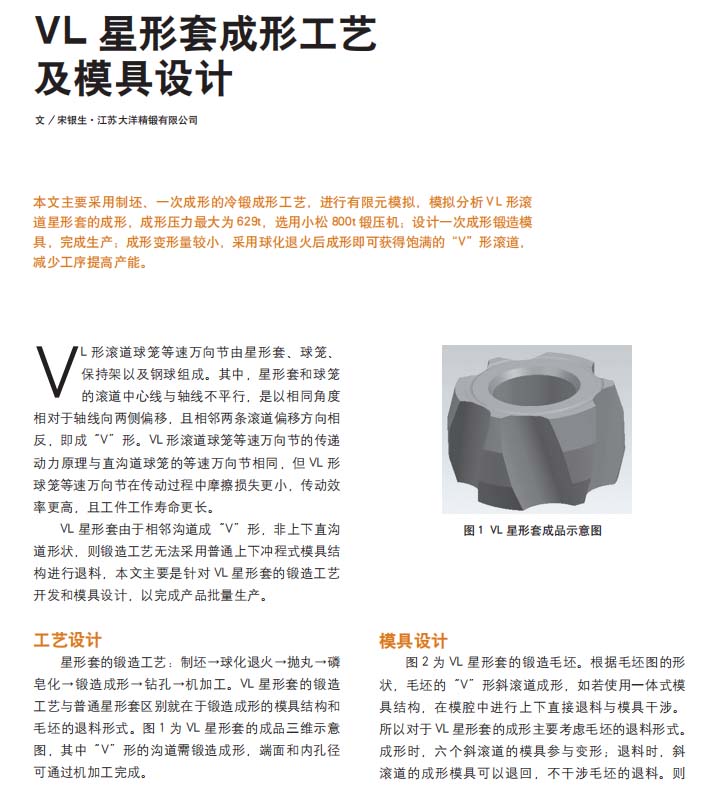

　　VL形滾道球籠等速萬向節由星形套、球籠、保持架以及鋼球組成。其中，星形套和球籠的滾道中心線與軸線不平行，是以相同角度相對于軸線向兩側偏移，且相鄰兩條滾道偏移方向相反，即成“V”形。VL 形滾道球籠等速萬向節的傳遞動力原理與直溝道球籠的等速萬向節相同，但 VL 形球籠等速萬向節在傳動過程中摩擦損失更小，傳動效率更高，且工件工作壽命更長。

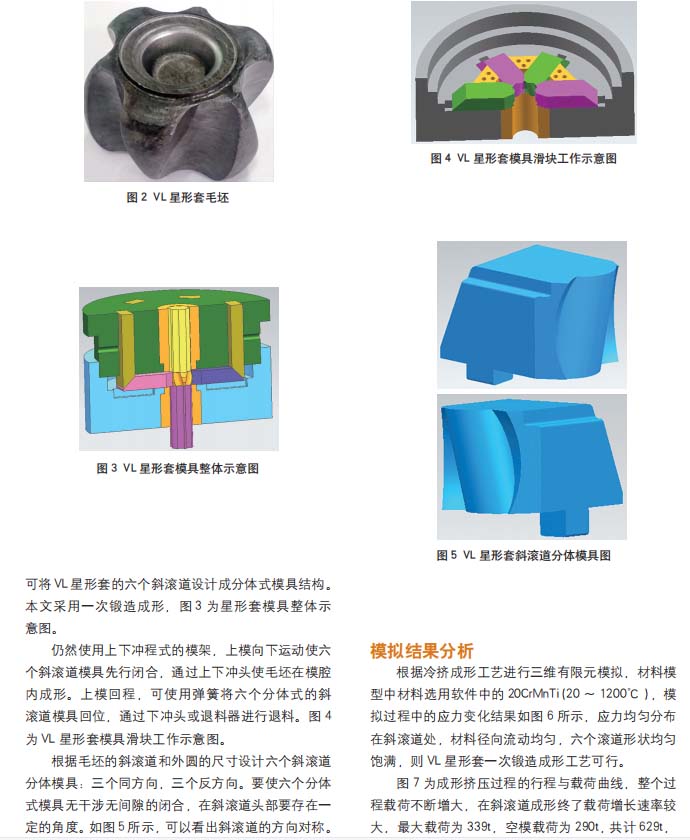

　　VL星形套由于相鄰溝道成“V”形，非上下直溝道形狀，則鍛造工藝無法采用普通上下沖程式模具結構進行退料，本文主要是針對VL星形套的鍛造工藝開發和模具設計，以完成產品批量生產。

　　【結束語】

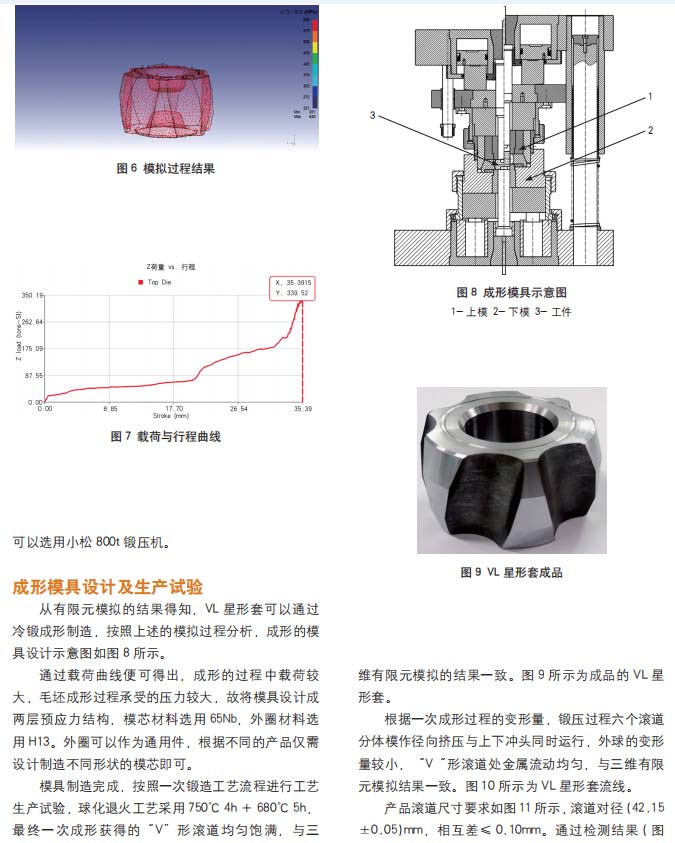

　　選用20CrMnTi材料，通過三維有限元模擬分析 VL 星形套一次冷鍛成形，模擬結果顯示鍛造過程材料流動均勻，“V”形滾道均勻飽滿，模擬過程中最大載荷為629t，選用 800t 小松鍛壓機，設計徑向分體開模結構模具完成生產獲得合格的鍛件。

　　以下是正文：
