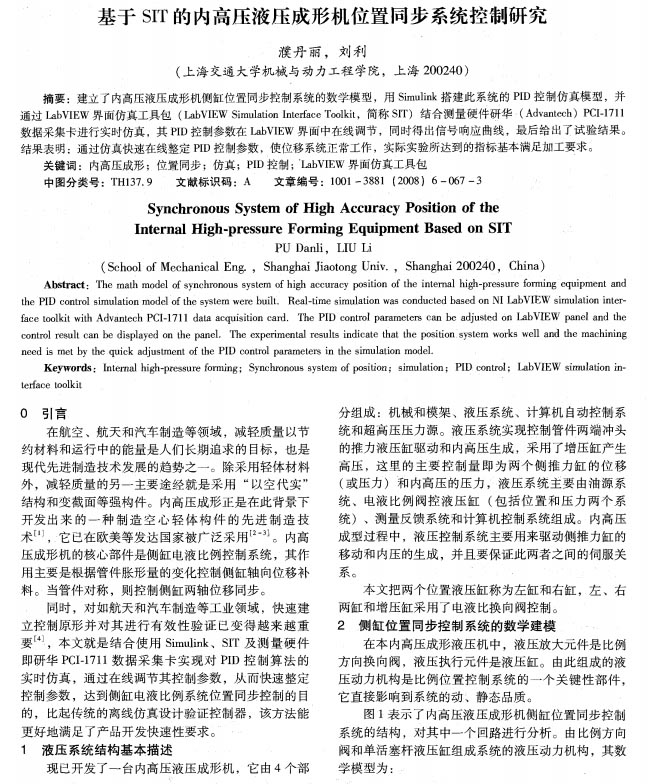

【作 者】濮丹麗;劉利

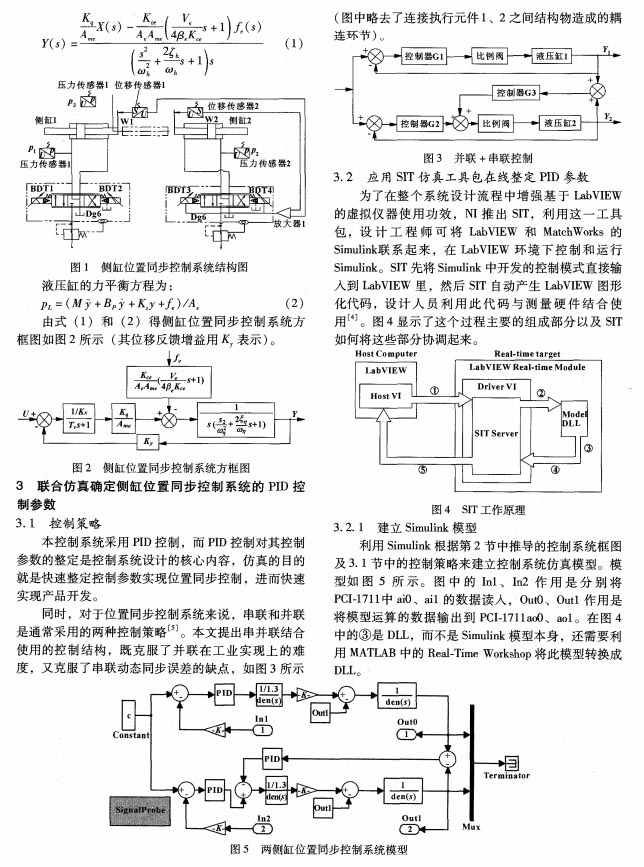

　　【摘 要】建立了內高壓液壓成形機側缸位置同步控制系統的數學模型,用Simulink搭建此系統的PID控制仿真模型,并通過LabVIEW界面仿真工具包(LabVIEW Simulation Interface Toolkit,簡稱SIT)結合測量硬件研華(Advantech)PCI-1711數據采集卡進行實時仿真,其PID控制參數在LabVIEW界面中在線調節,同時得出信號響應曲線,最后給出了試驗結果。結果表明:通過仿真快速在線整定PID控制參數,使位移系統正常工作,實際實驗所達到的指標基本滿足加工要求。

　　以下是正文：
