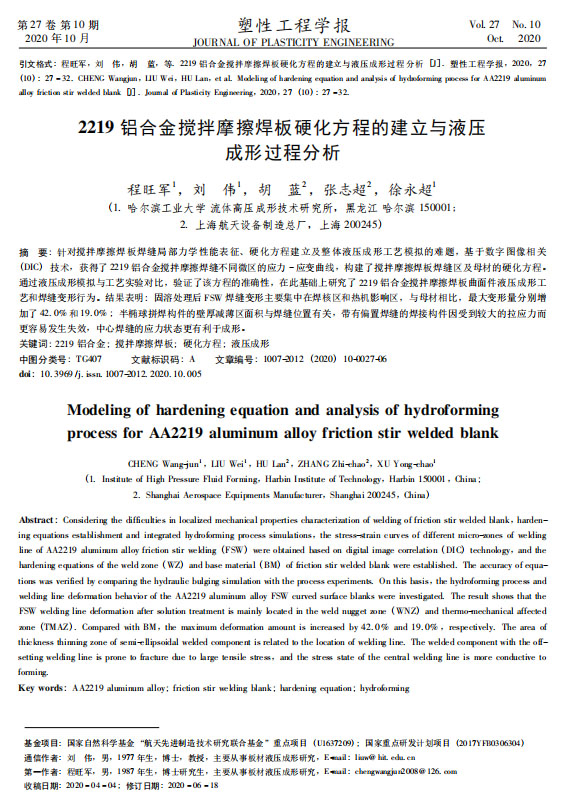

【作 者】 程旺軍;劉偉;胡藍(lán);張志超;徐永超

　　【摘 要】 針對(duì)攪拌摩擦焊板焊縫局部力學(xué)性能表征、硬化方程建立及整體液壓成形工藝模擬的難題,基于數(shù)字圖像相關(guān)(DIC)技術(shù),獲得了2219鋁合金攪拌摩擦焊縫不同微區(qū)的應(yīng)力-應(yīng)變曲線,構(gòu)建了攪拌摩擦焊板焊縫區(qū)及母材的硬化方程。通過(guò)液壓成形模擬與工藝實(shí)驗(yàn)對(duì)比,驗(yàn)證了該方程的準(zhǔn)確性,在此基礎(chǔ)上研究了2219鋁合金攪拌摩擦焊板曲面件液壓成形工藝和焊縫變形行為。結(jié)果表明:固溶處理后FSW焊縫變形主要集中在焊核區(qū)和熱機(jī)影響區(qū),與母材相比,最大變形量分別增加了42.0%和19.0%;半橢球拼焊構(gòu)件的壁厚減薄區(qū)面積與焊縫位置有關(guān),帶有偏置焊縫的焊接構(gòu)件因受到較大的拉應(yīng)力而更容易發(fā)生失效,中心焊縫的應(yīng)力狀態(tài)更有利于成形。

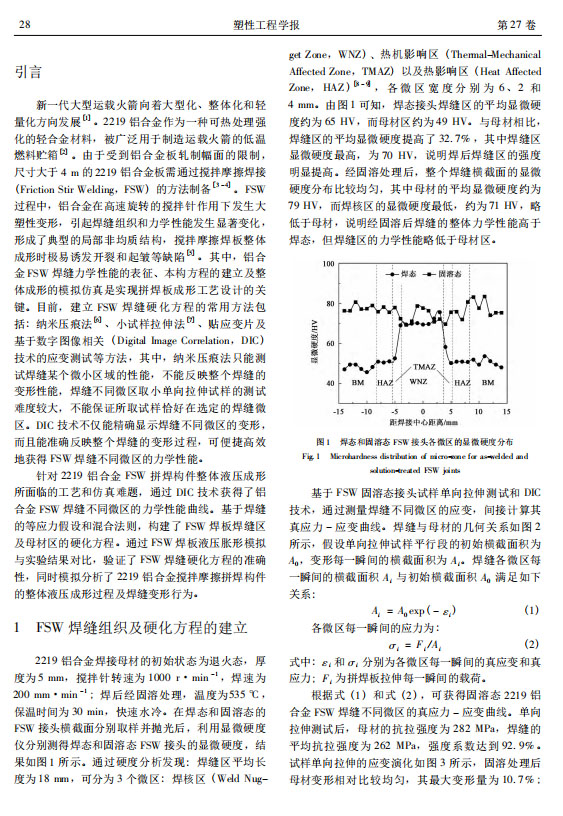

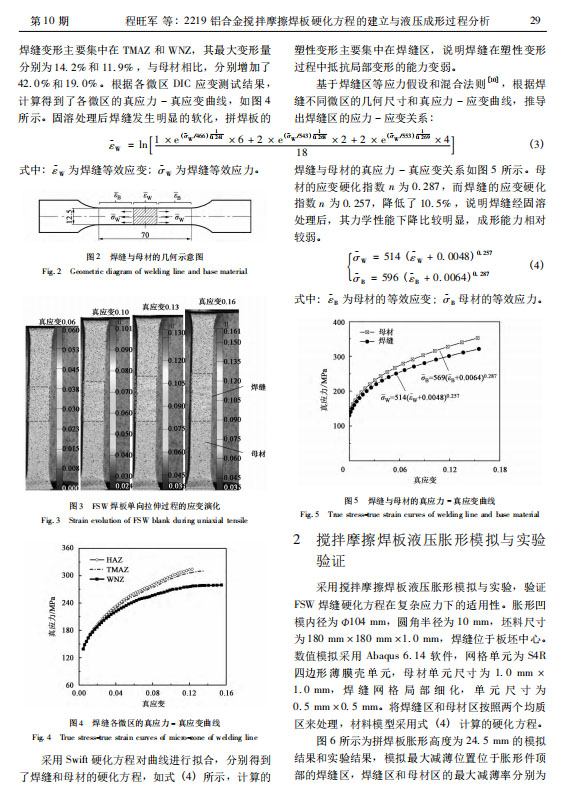

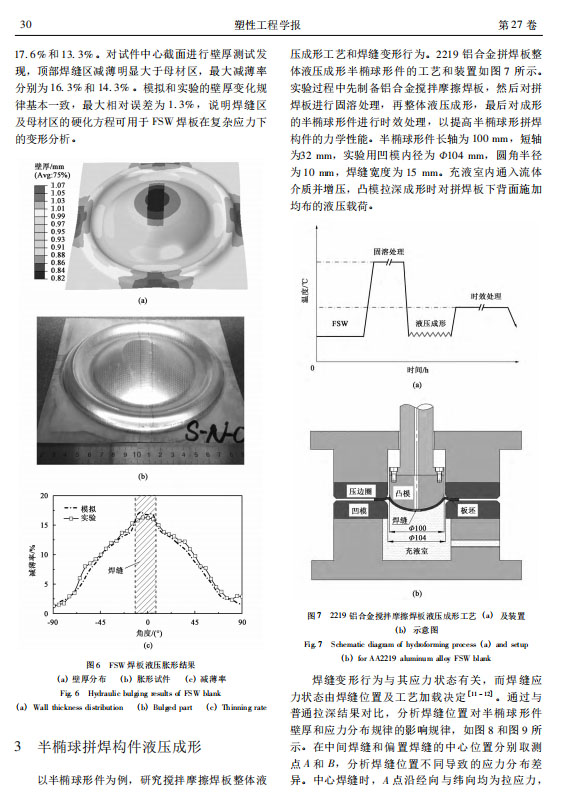

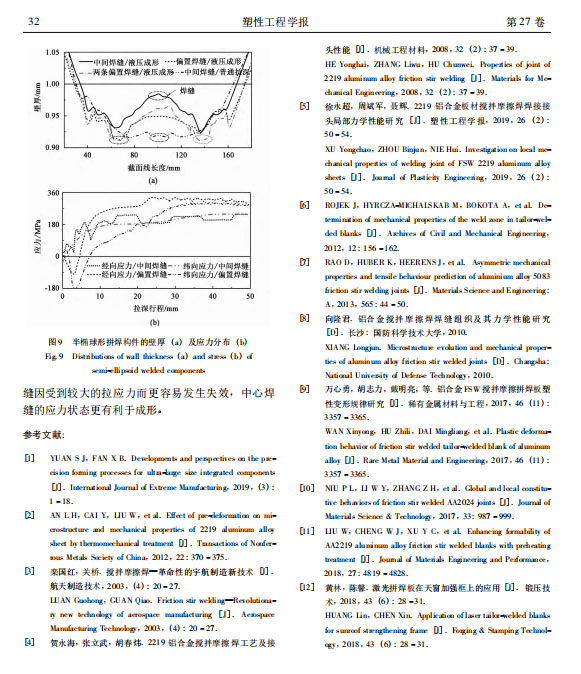

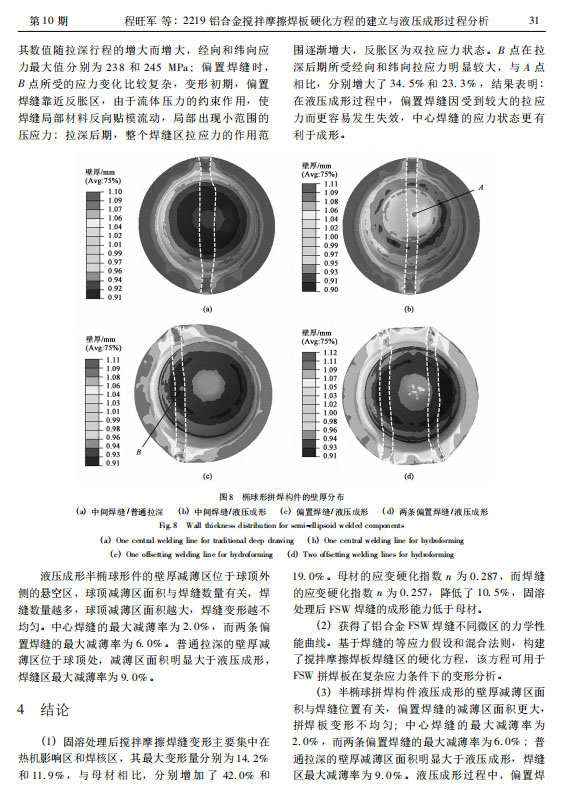

　　以下是正文：
