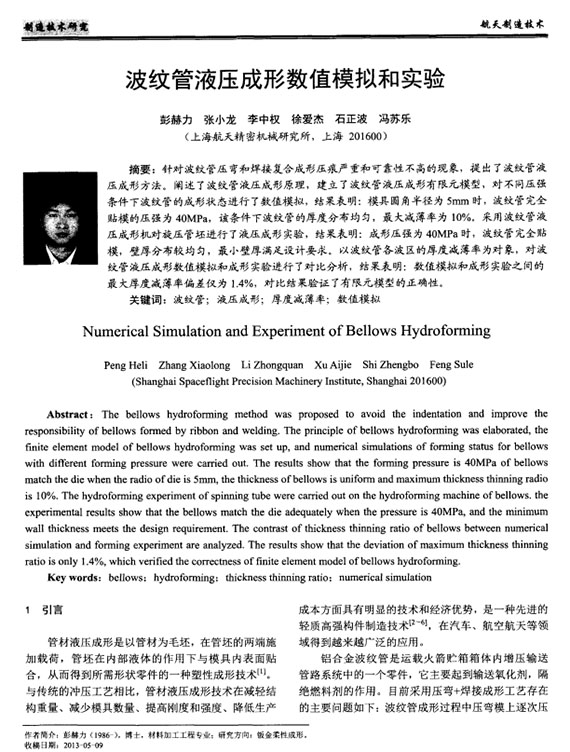

【作 者】 彭赫力;張小龍;李中權;徐愛杰;石正波;馮蘇樂

　　【摘 要】針對波紋管壓彎和焊接復合成形壓痕嚴重和可靠性不高的現象,提出了波紋管液壓成形方法。闡述了波紋管液壓成形原理,建立了波紋管液壓成形有限元模型,對不同壓強條件下波紋管的成形狀態進行了數值模擬,結果表明:模具圓角半徑為5mm時,波紋管完全貼模的壓強為40MPa,該條件下波紋管的厚度分布均勻,最大減薄率為10%。采用波紋管液壓成形機對旋壓管坯進行了液壓成形實驗,結果表明:成形壓強為40MPa時,波紋管完全貼模,壁厚分布較均勻,最小壁厚滿足設計要求。以波紋管各波區的厚度減薄率為對象,對波紋管液壓成形數值模擬和成形實驗進行了對比分析,結果表明:數值模擬和成形實驗之間的最大厚度減薄率偏差僅為1.4%,對比結果驗證了有限元模型的正確性。

　　以下是正文：
