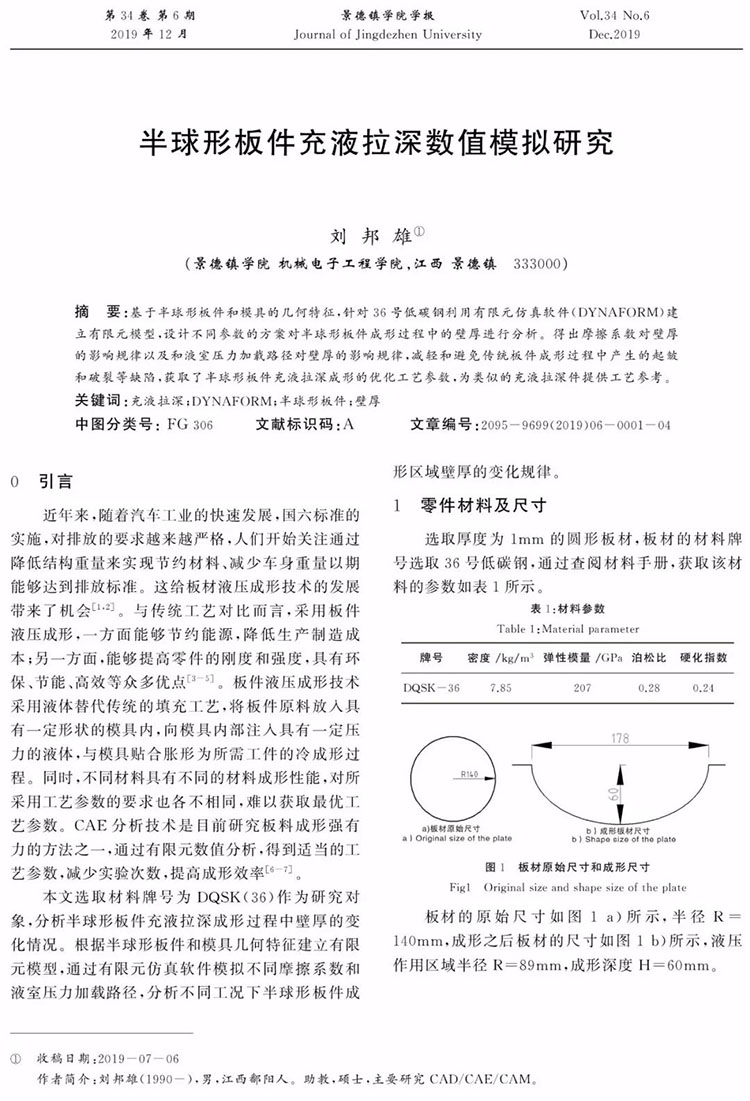

摘 要：基于半球形板件和模具的幾何特征,針對36號低碳鋼利用有限元仿真軟件(DYNAFORM)建立有限元模型,設計不同參數的方案對半球形板件成形過程中的壁厚進行分析。得出摩擦系數對壁厚的影響規律以及和液室壓力加載路徑對壁厚的影響規律,減輕和避免傳統板件成形過程中產生的起皺和破裂等缺陷,獲取了半球形板件充液拉深成形的優化工藝參數,為類似的充液拉深件提供工藝參考。

　　來源：《景德鎮學院學報》2019年第6期

　　作者：劉邦雄

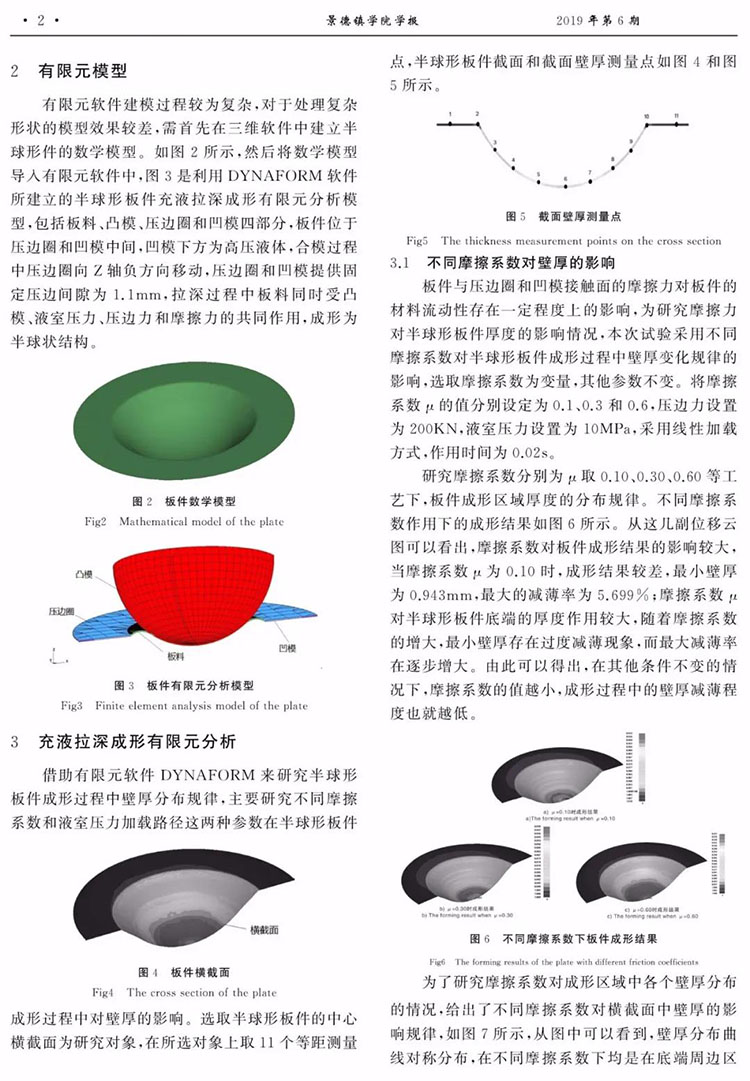

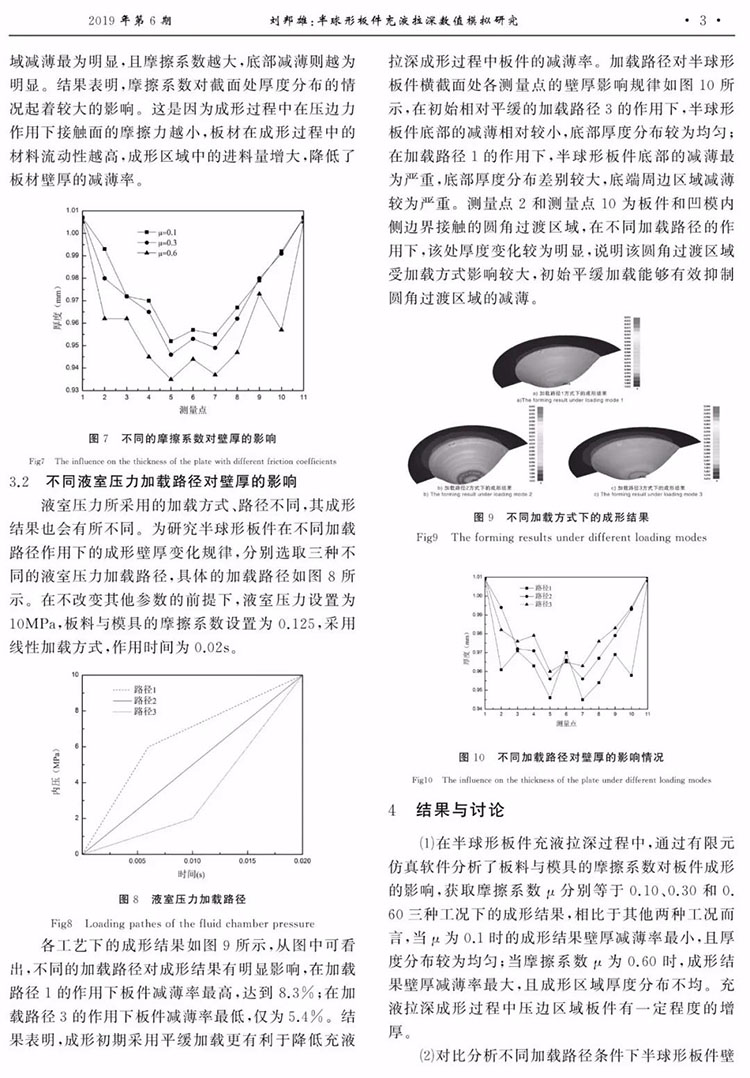

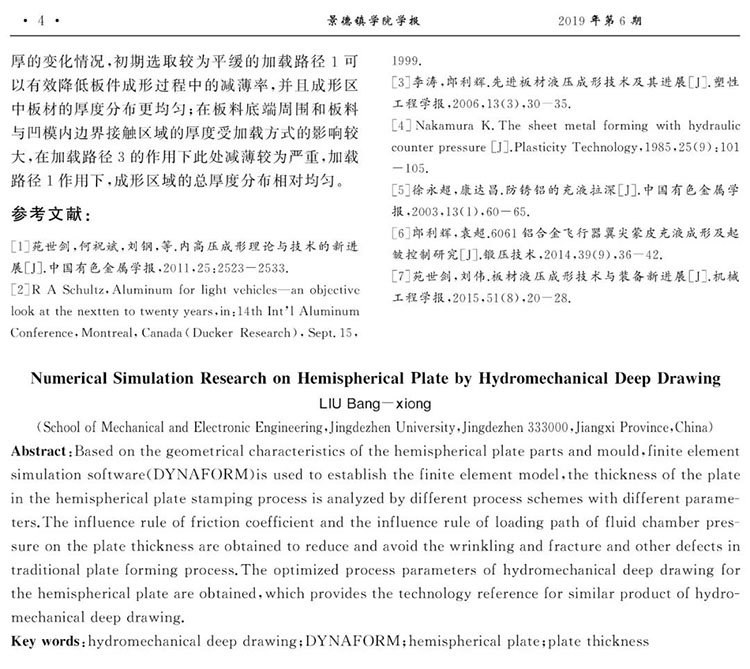

　　以下為正文：

　　【興迪源機械板材充液液壓成形設備優勢】

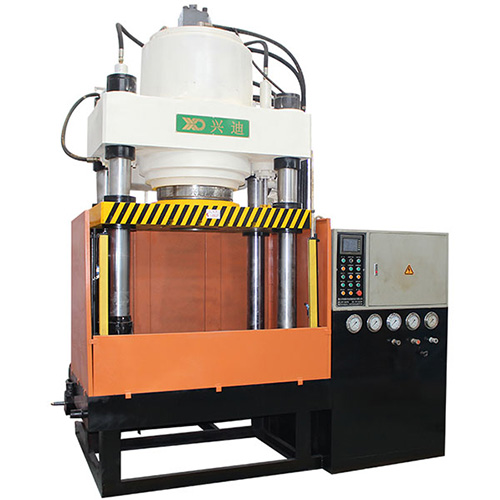

　　興迪源機械板材充液成形設備采用液體作為傳力介質代替剛性凸?；虬寄鬟f載荷，使坯料在傳力介質作用下貼靠凸?；虬寄Ｒ詫崿F(xiàn)金屬板材零件的成形。設備整體采用三梁四柱式結構，并將壓邊缸和拉伸缸復合在一起，主缸與副液壓缸相互配合，實現難變形材料、復雜形狀、較大拉深比的鈑金類零件的精確、高效成形。

　　XD-SHF系列板材充液成形設備是我司自主創新、研制開發出的具有獨立知識產權的液態介質柔性成形設備，用于鈑金類零件的高精度成形，在國內具有先進水平。板材充液成形設備所加工的零件具有回彈小、尺寸精度高、表面質量好等優勢，廣泛適用于航空航天、石油、核電、汽車、大型柴油發動機等領域。比如飛機上口框零件的預制坯，臺階型非對稱油底殼拉深，盒形件的帶背壓拉深以及汽車減震器托盤等成形。
