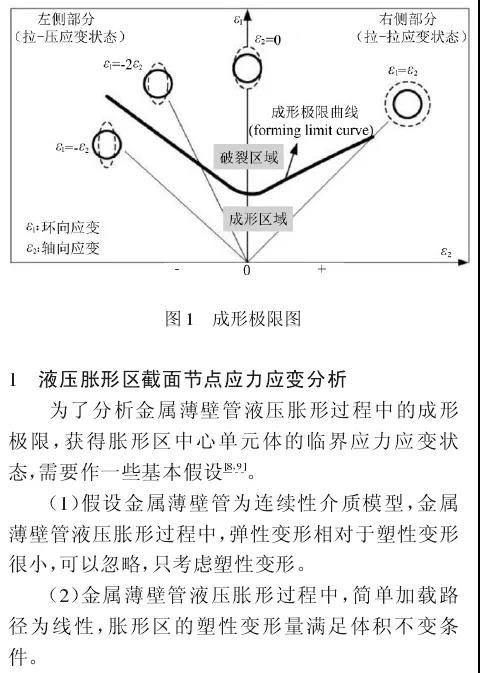

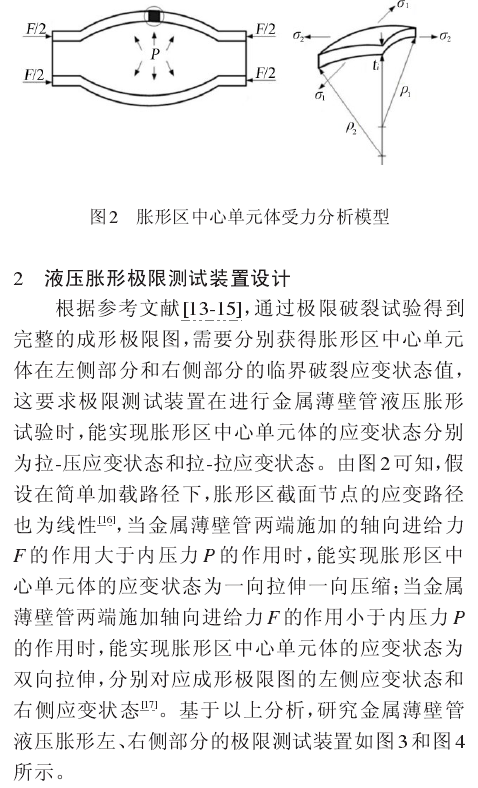

摘要：分析了金屬薄壁管液壓脹形中脹形區截面節點的應力和應變狀態，分別針對軸向進給力F的作用大于或小于液壓力P的作用，金屬薄壁管脹形區截面節點的應變狀態分別對應成形極限圖的左側和右側應變狀態，開發1套能實現脹形區截面節點不同應變狀態的金屬薄壁管液壓脹形極限測試裝置，通過示例，獲得了簡單加載路徑下金屬薄壁管液壓脹形成形極限圖。

　　來源：《模具工業》2020年第5期

　　作者：胡國林，潘春榮

　　下為正文：

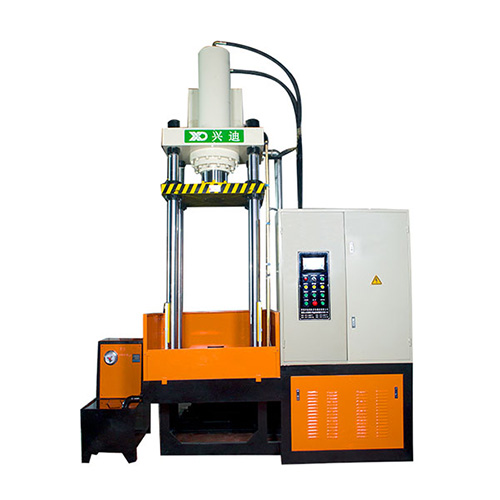

　　【興迪源快速水脹液壓機特點】

　　興迪源XD-Y63系列快速水脹成形液壓設備采用高壓液體對空心件或者管坯向外成形，并使其逐漸貼合模具型腔，成形為指定形狀和尺寸的零件。液體通過工作臺注入豎向管坯管坯，從上側排除多余空氣，借由主缸完成軸向進給補料，結構簡單，開口高度大，可實現軸線長度較大零件的成形。因增壓器流量大，充液迅速，成形速度快，成形效率高。

　　本設備是實施流體壓力成形工藝的設備，通過采用液體（水、乳化液或者油）作為傳力介質，以最快的速度使空心件或管坯由內向外擴張并貼合模具。
