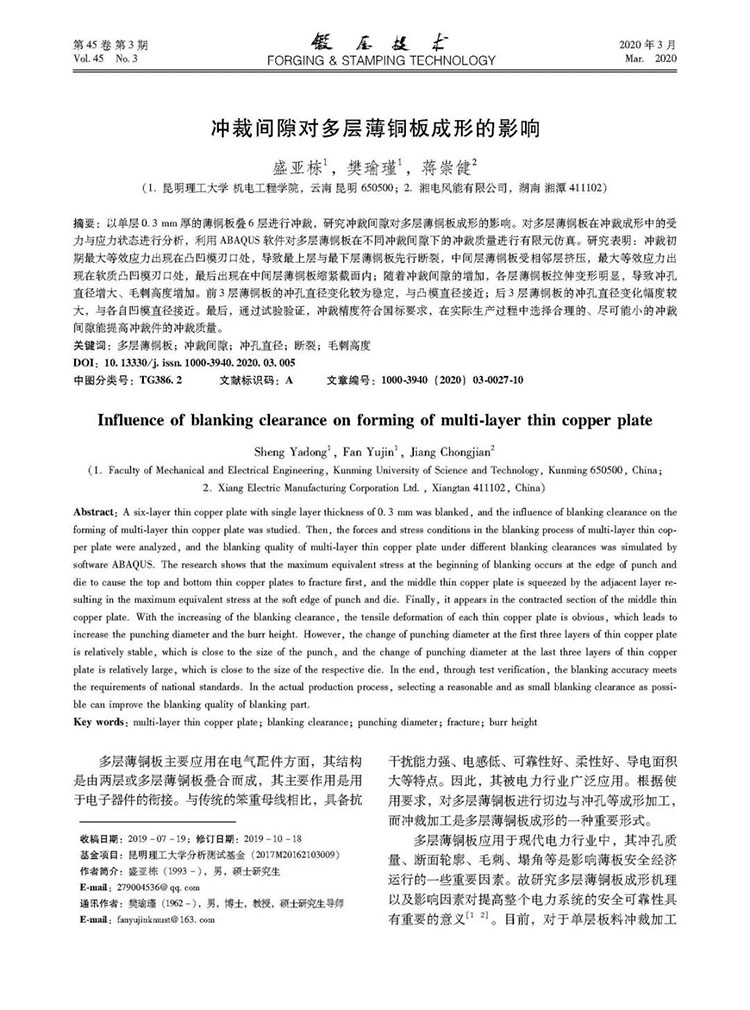

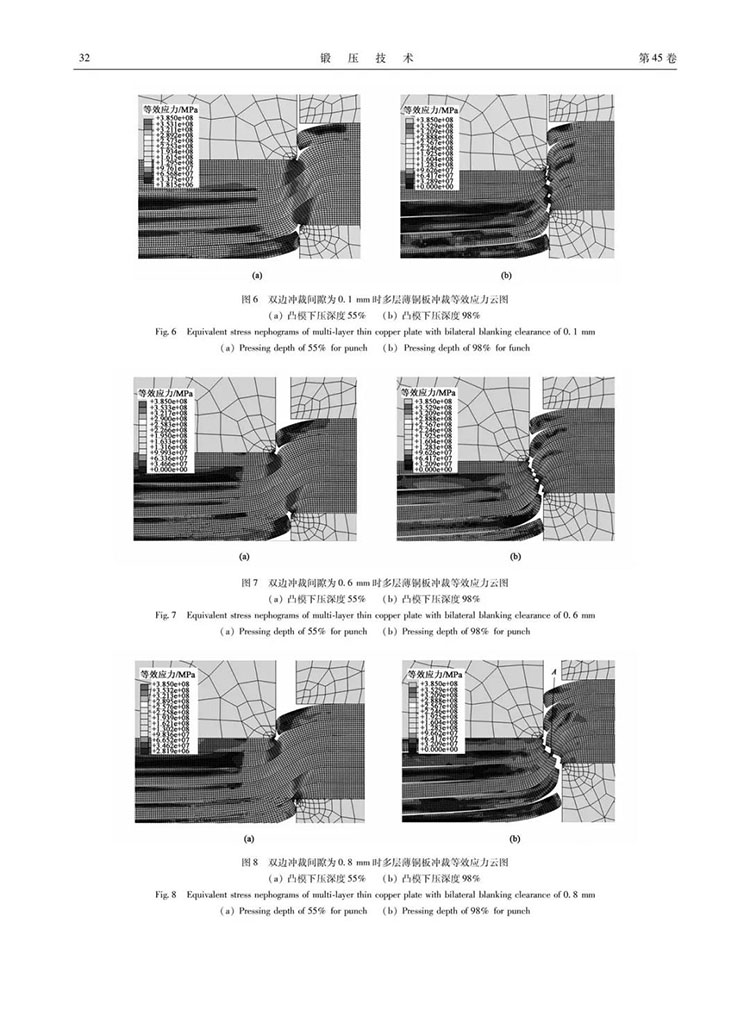

摘 要：以單層0.3 mm厚的薄銅板疊6層進行沖裁，研究沖裁間隙對多層薄銅板成形的影響。對多層薄銅板在沖裁成形中的受力與應力狀態進行分析，利用ABAQUS軟件對多層薄銅板在不同沖裁間隙下的沖裁質量進行有限元仿真。

　　研究表明：沖裁初期最大等效應力出現在凸凹模刃口處，導致最上層與最下層薄銅板先行斷裂，中間層薄銅板受相鄰層擠壓，最大等效應力出現在軟質凸凹模刃口處，最后出現在中間層薄銅板縮緊截面內;隨著沖裁間隙的增加，各層薄銅板拉伸變形明顯，導致沖孔直徑增大、毛刺高度增加。前3層薄銅板的沖孔直徑變化較為穩定，與凸模直徑接近;后3層薄銅板的沖孔直徑變化幅度較大，與各自凹模直徑接近。

　　最后，通過試驗驗證，沖裁精度符合國標要求，在實際生產過程中選擇合理的、盡可能小的沖裁間隙能提高沖裁件的沖裁質量。

　　來源：《鍛壓技術》2020年第3期

　　作者：盛亞棟，樊瑜瑾，蔣崇健

　　以下為正文：
