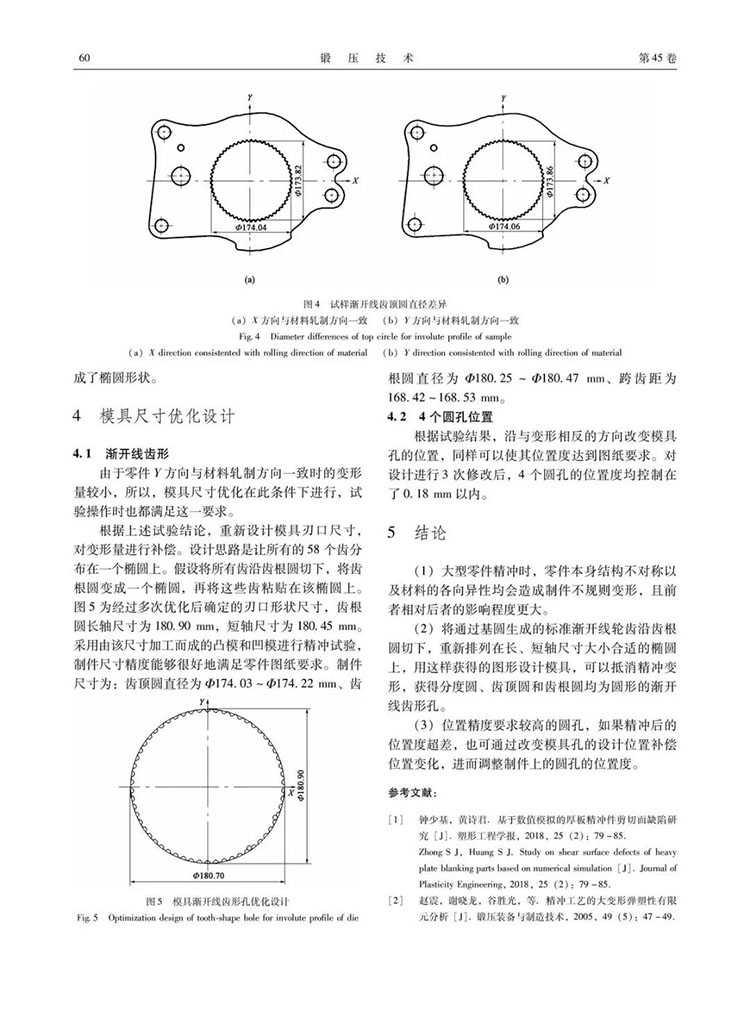

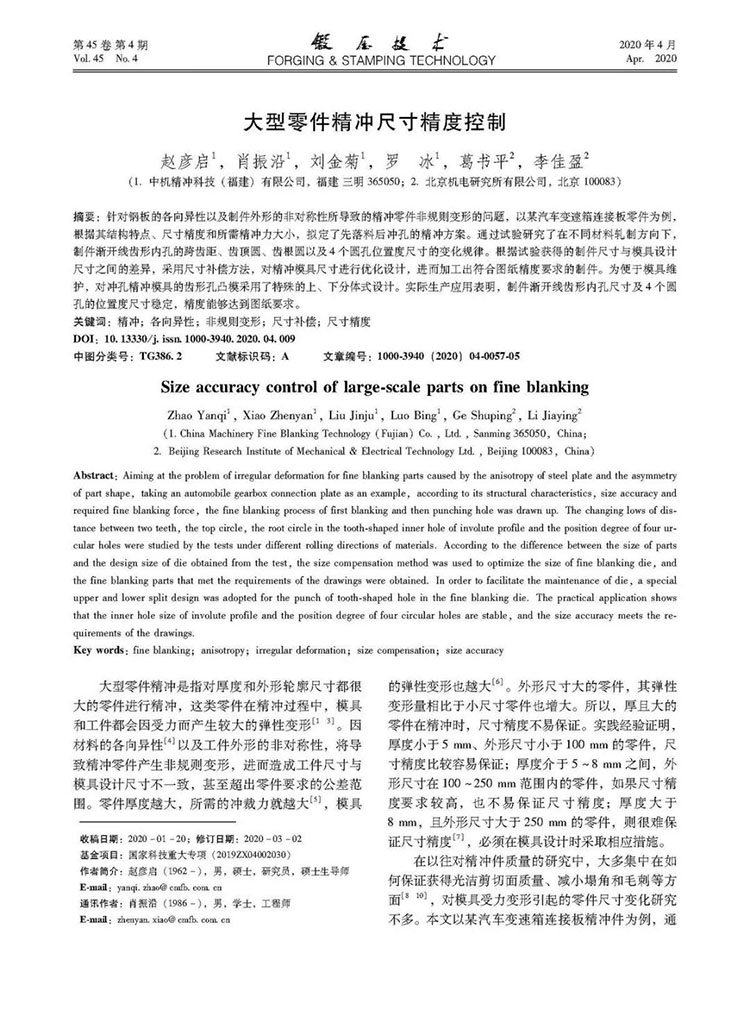

摘 要：針對鋼板的各向異性以及制件外形的非對稱性所導致的精沖零件非規則變形的問題，以某汽車變速箱連接板零件為例，根據其結構特點、尺寸精度和所需精沖力大小，擬定了先落料后沖孔的精沖方案。

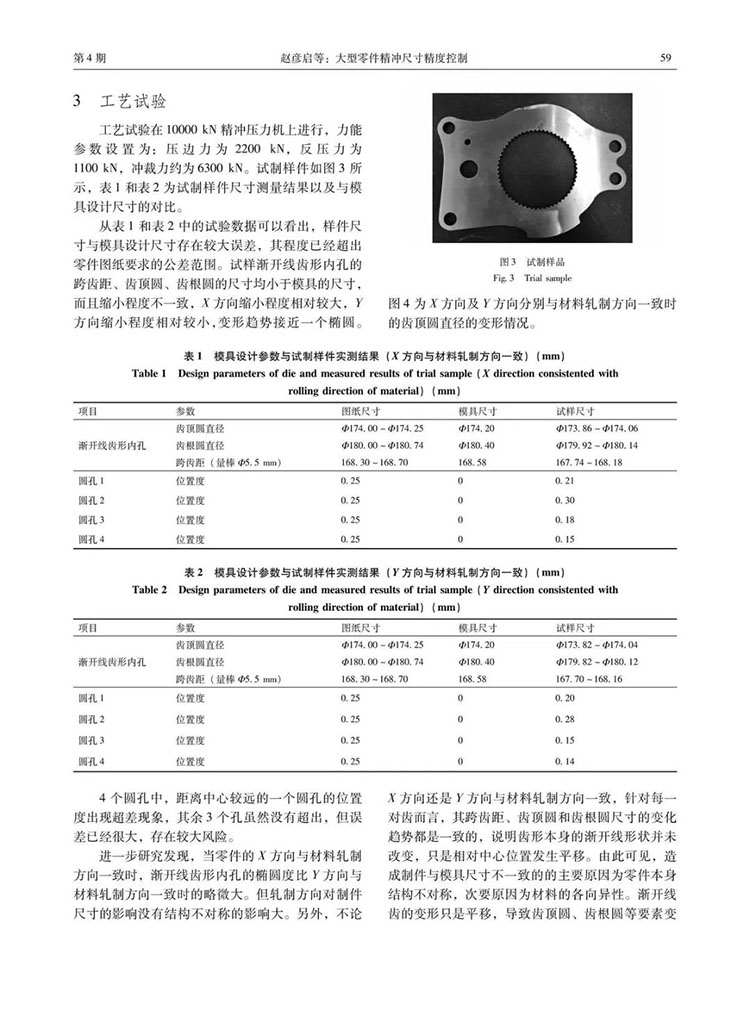

　　通過試驗研究了在不同材料軋制方向下，制件漸開線齒形內孔的跨齒距、齒頂圓、齒根圓以及4個圓孔位置度尺寸的變化規律。根據試驗獲得的制件尺寸與模具設計尺寸之間的差異，采用尺寸補償方法，對精沖模具尺寸進行優化設計，進而加工出符合圖紙精度要求的制件。

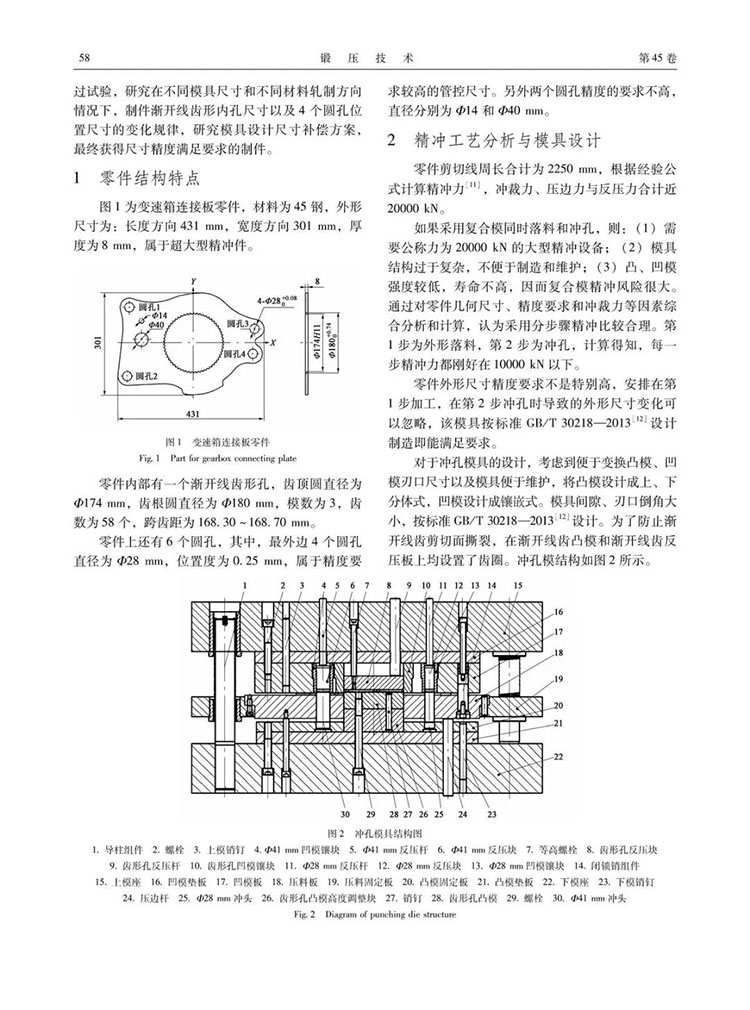

　　為便于模具維護，對沖孔精沖模具的齒形孔凸模采用了特殊的上、下分體式設計。實際生產應用表明，制件漸開線齒形內孔尺寸及4個圓孔的位置度尺寸穩定，精度能夠達到圖紙要求。

　　來源：《鍛壓技術》2020年第4期

　　作者：趙彥啟，肖振沿，劉金菊，羅冰，葛書平，李佳盈

　　以下為正文：
