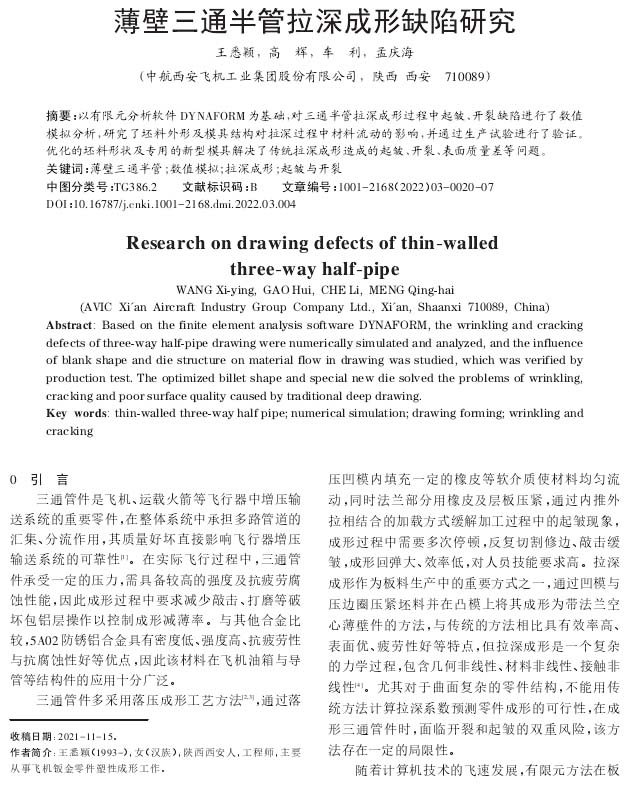

【作 者】 王悉穎;高輝;車?yán)?孟慶海

　　【引 言】

　　三通管件是飛機、運載火箭等飛行器中增壓輸送系統的重要零件，在整體系統中承擔多路管道的匯集、分流作用，其質量好壞直接影響飛行器增壓輸送系統的可靠性[1]。在實際飛行過程中，三通管件承受一定的壓力，需具備較高的強度及抗疲勞腐蝕性能，因此成形過程中要求減少敲擊、打磨等破壞包鋁層操作以控制成形減薄率。與其他合金比較，5A02防銹鋁合金具有密度低、強度高、抗疲勞性與抗腐蝕性好等優點，因此該材料在飛機油箱與導管等結構件的應用十分廣泛。

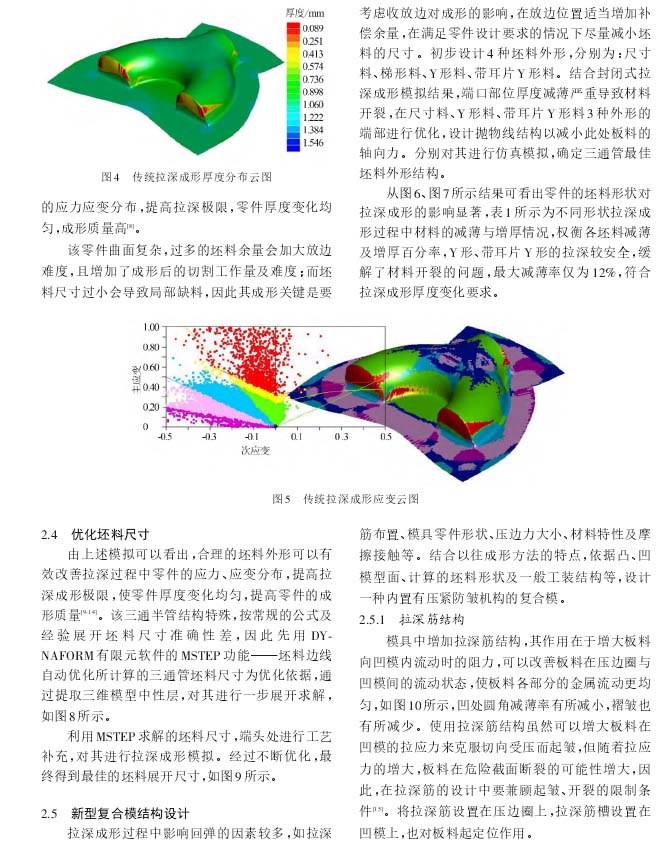

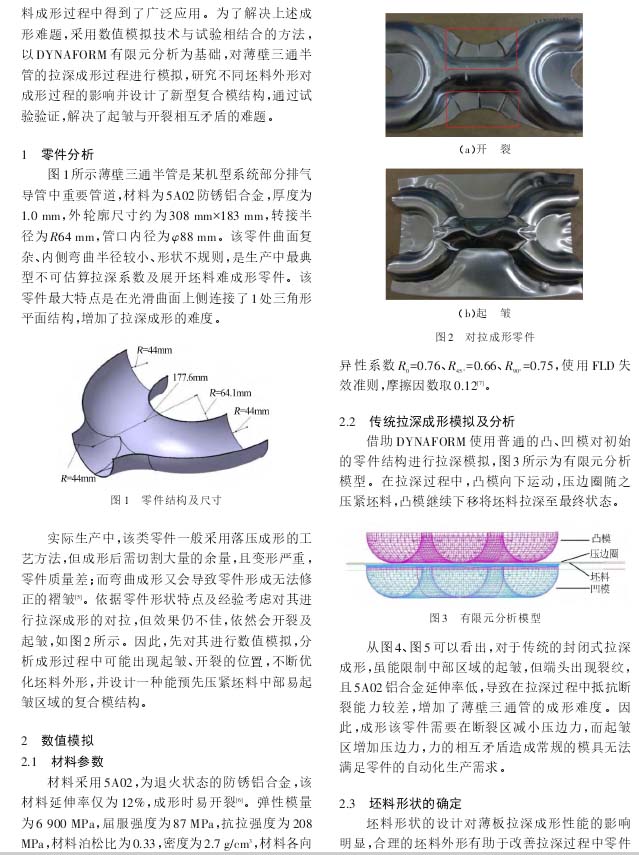

　　三通管件多采用落壓成形工藝方法[2-3]，通過落壓凹模內填充一定的橡皮等軟介質使材料均勻流動，同時法蘭部分用橡皮及層板壓緊，通過內推外拉相結合的加載方式緩解加工過程中的起皺現象，成形過程中需要多次停頓，反復切割修邊、敲擊緩皺，成形回彈大、效率低，對人員技能要求高。拉深成形作為板料生產中的重要方式之一，通過凹模與壓邊圈壓緊坯料并在凸模上將其成形為帶法蘭空心薄壁件的方法，與傳統的方法相比具有效率高、表面優、疲勞性好等特點，但拉深成形是一個復雜的力學過程，包含幾何非線性、材料非線性、接觸非線性lal。尤其對于曲面復雜的零件結構，不能用傳統方法計算拉深系數預測零件成形的可行性，在成形三通管件時，面臨開裂和起皺的雙重風險，該方法存在一定的局限性。

　　【結束語】

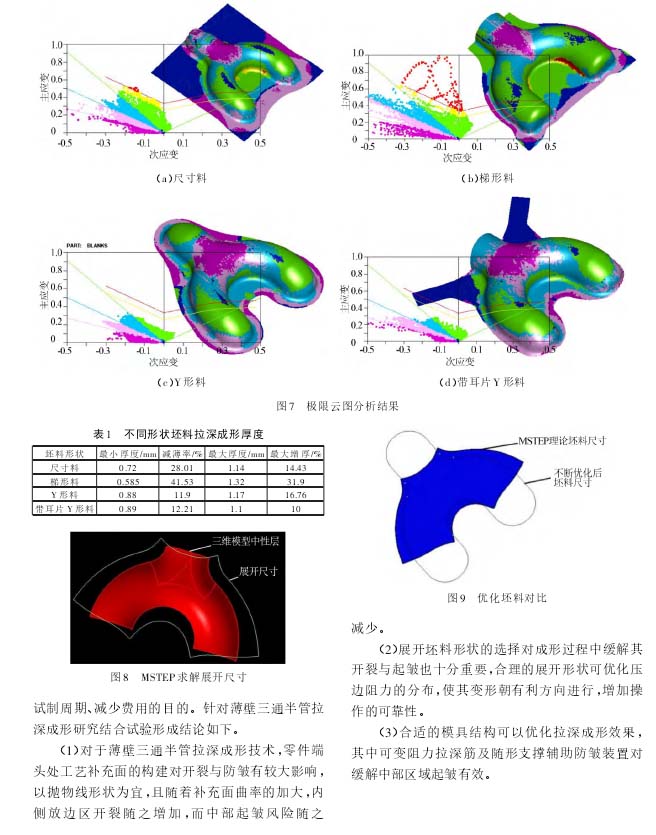

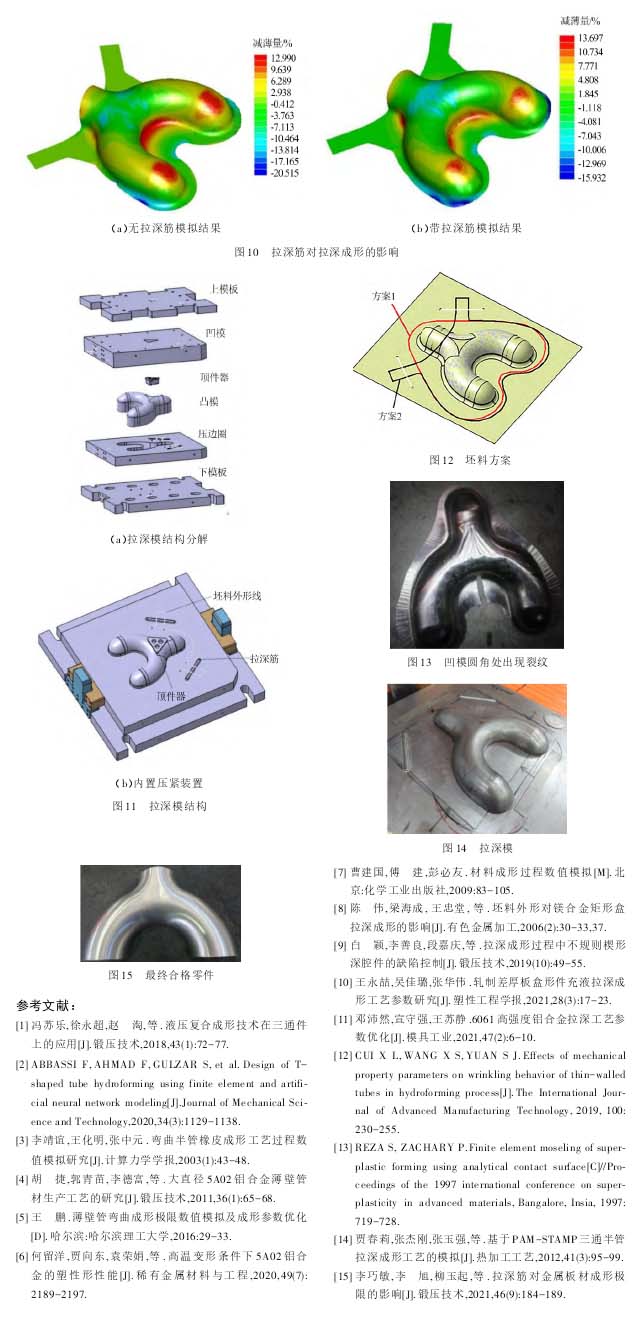

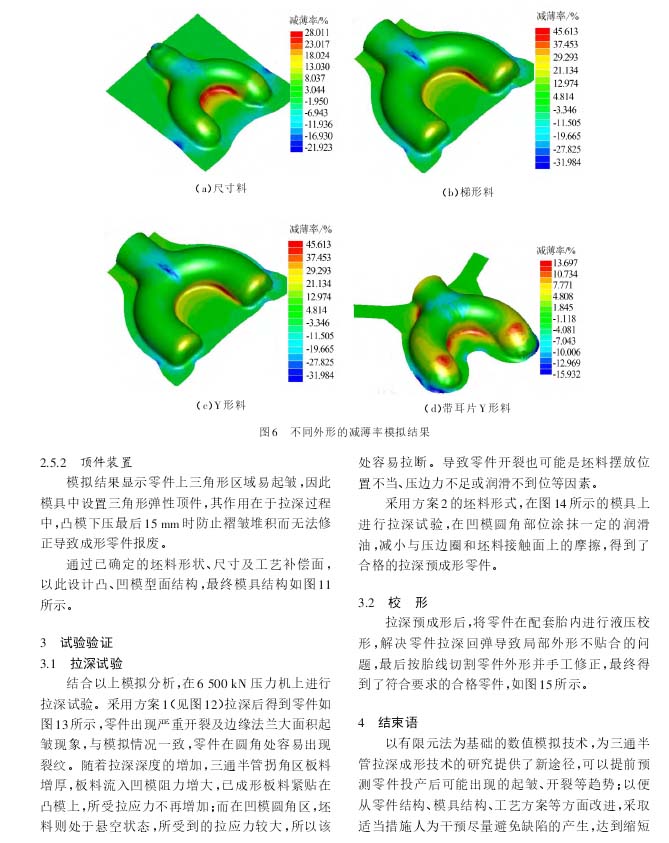

　　以有限元法為基礎的數值模擬技術，為三通半管拉深成形技術的研究提供了新途徑，可以提前預測零件投產后可能出現的起皺、開裂等趨勢;以便從零件結構、模具結構、工藝方案等方面改進，采取適當措施人為干預盡量避免缺陷的產生，達到縮短試制周期、減少費用的目的。針對薄壁三通半管拉深成形研究結合試驗形成結論如下。

　?。?）對于薄壁三通半管拉深成形技術，零件端頭處工藝補充面的構建對開裂與防皺有較大影響，以拋物線形狀為宜，且隨著補充面曲率的加大，內側放邊區開裂隨之增加，而中部起皺風險隨之減少。

　?。?）展開坯料形狀的選擇對成形過程中緩解其開裂與起皺也十分重要，合理的展開形狀可優化壓邊阻力的分布，使其變形朝有利方向進行，增加操作的可靠性。

　?。?）合適的模具結構可以優化拉深成形效果，其中可變阻力拉深筋及隨形支撐輔助防皺裝置對緩解中部區域起皺有效。

　　以下是正文：
