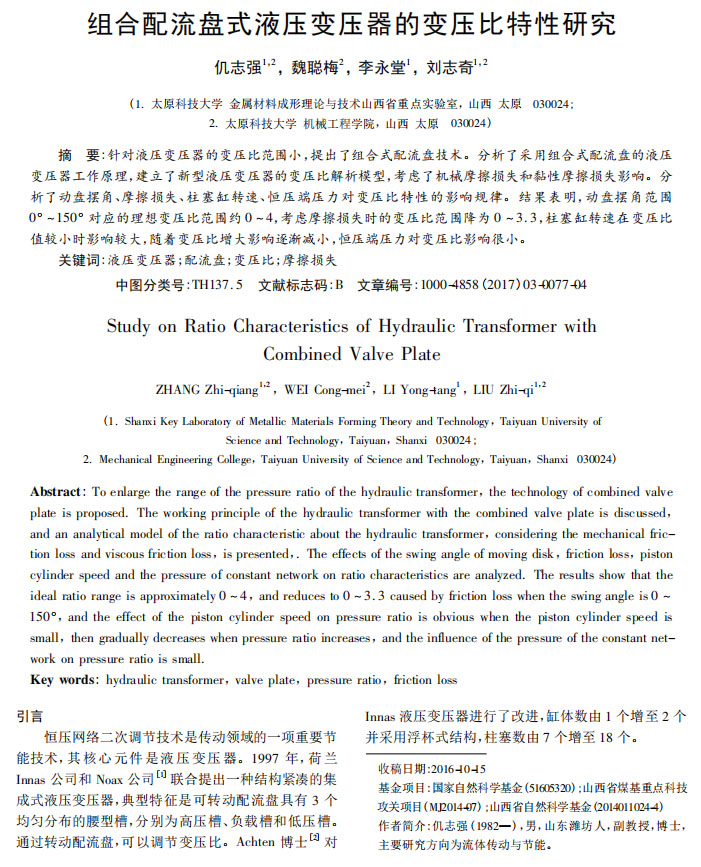

【作 者】仉志強;魏聰梅;李永堂;劉志奇

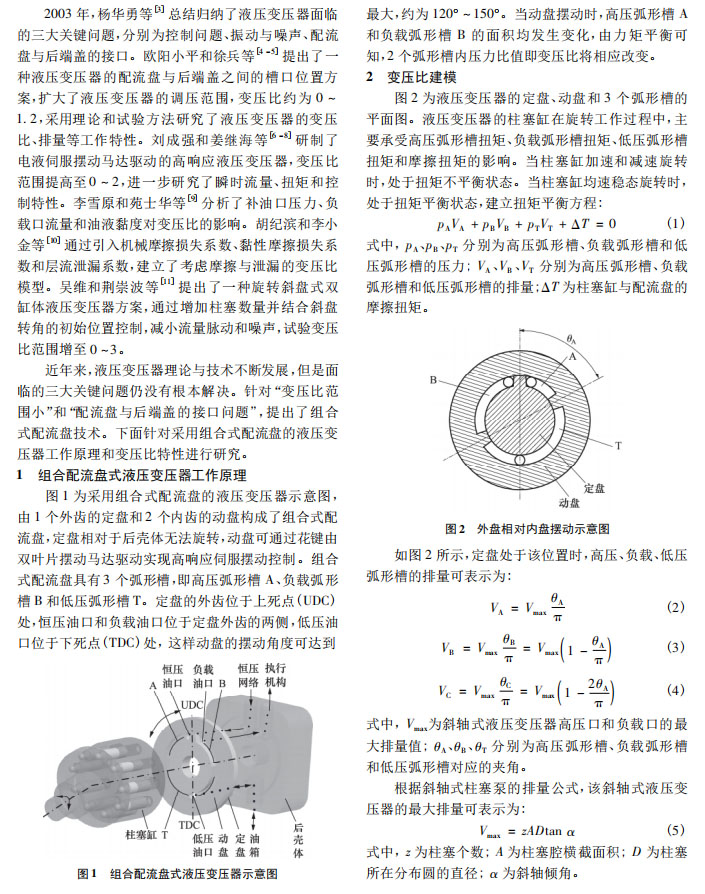

　　【摘 要】針對液壓變壓器的變壓比范圍小,提出了組合式配流盤技術。分析了采用組合式配流盤的液壓變壓器工作原理,建立了新型液壓變壓器的變壓比解析模型,考慮了機械摩擦損失和黏性摩擦損失影響。分析了動盤擺角、摩擦損失、柱塞缸轉速、恒壓端壓力對變壓比特性的影響規律。結果表明,動盤擺角范圍0°~150°對應的理想變壓比范圍約0~4,考慮摩擦損失時的變壓比范圍降為0~3.3,柱塞缸轉速在變壓比值較小時影響較大,隨著變壓比增大影響逐漸減小,恒壓端壓力對變壓比影響很小。

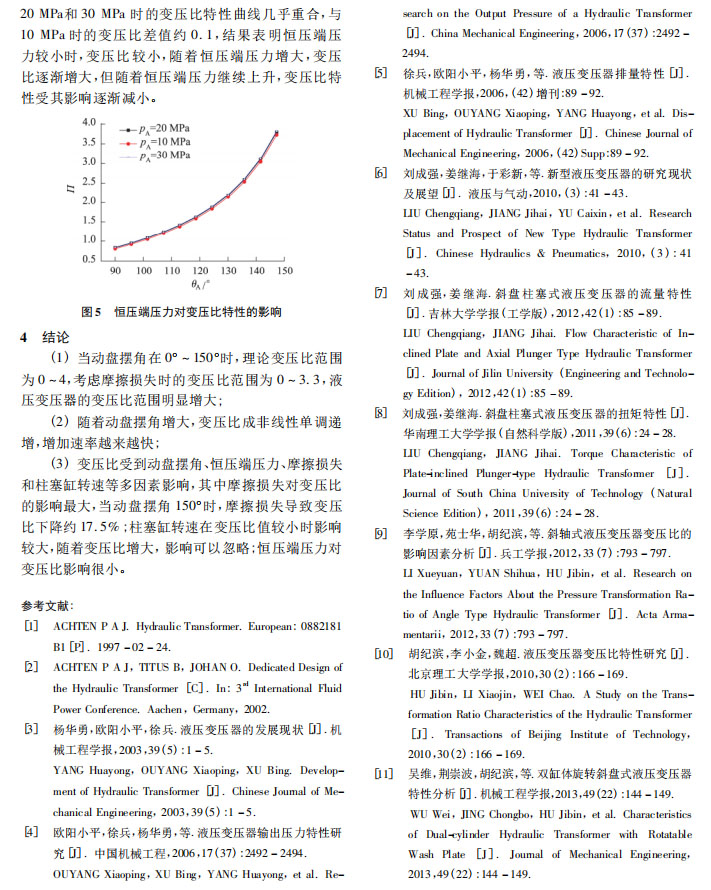

　　【結 論】

　　(1)當動盤擺角在0°～150°時，理論變壓比范圍為0～4，考慮摩擦損失時的變壓比范圍為0～3．3，液壓變壓器的變壓比范圍明顯增大；

　　(2)隨著動盤擺角增大，變壓比成非線性單調遞增，增加速率越來越快；

　　(3)變壓比受到動盤擺角、恒壓端壓力、摩擦損失和柱塞缸轉速等多因素影響，其中摩擦損失對變壓比的影響最大，當動盤擺角 150°時，摩擦損失導致變壓比下降約 17． 5% ; 柱塞缸轉速在變壓比值較小時影響較大，隨著變壓比增大，影響可以忽略; 恒壓端壓力對變壓比影響很小。

　　以下是正文：
