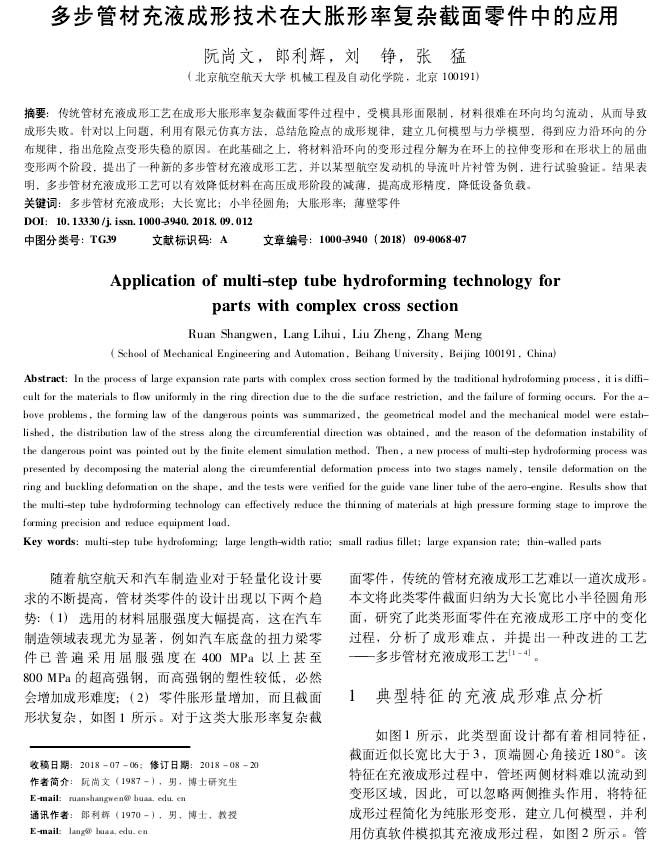

【作 者】阮尚文;郎利輝;劉錚;張猛

　　【摘 要】傳統管材充液成形工藝在成形大脹形率復雜截面零件過程中,受模具形面限制,材料很難在環向均勻流動,從而導致成形失敗。針對以上問題,利用有限元仿真方法,總結危險點的成形規律,建立幾何模型與力學模型,得到應力沿環向的分布規律,指出危險點變形失穩的原因。在此基礎之上,將材料沿環向的變形過程分解為在環上的拉伸變形和在形狀上的屈曲變形兩個階段,提出了一種新的多步管材充液成形工藝,并以某型航空發動機的導流葉片襯管為例,進行試驗驗證。結果表明,多步管材充液成形工藝可以有效降低材料在高壓成形階段的減薄,提高成形精度,降低設備負載。

　　【結 論】

　　(1)本文對于大長寬比小半徑圓角特征的成形過程進行了研究，分析了長寬比、徑厚比等對于零件成形性的影響，指出傳統充液成形難以克服的劣勢。

　　(2)在理論研究基礎之上，提出了改進的多步充液成形工藝。將充液成形工藝拆解外環向脹形和高壓整形兩序，降低了單序成形難度，提高了工藝可靠性。

　　(3)以某型航空發動機導向器葉片襯管為研究對象，按照多步充液成形工藝設計工程試驗，制備出壁厚均勻、形面完成度高的零件，從而驗證了工藝的可行性。

　　以下是正文：
