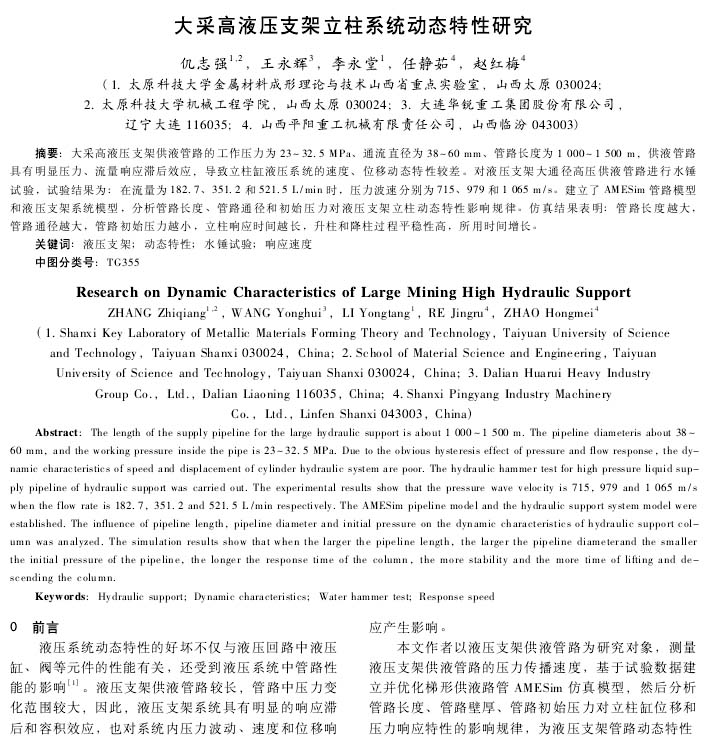

【作 者】仉志強;王永輝;李永堂;任靜茹;趙紅梅

　　 【摘 要】大采高液壓支架供液管路的工作壓力為23～32.5 MPa、通流直徑為38～60 mm、管路長度為1 000～1 500 m,供液管路具有明顯壓力、流量響應滯后效應,導致立柱缸液壓系統的速度、位移動態特性較差。對液壓支架大通徑高壓供液管路進行水錘試驗,試驗結果為:在流量為182.7、351.2和521.5 L/min時,壓力波速分別為715、979和1 065 m/s。建立了AMESim管路模型和液壓支架系統模型,分析管路長度、管路通徑和初始?jí)毫?duì)液壓支架立柱動態特性影響規律。仿真結果表明:管路長度越大,管路通徑越大,管路初始?jí)毫υ叫?立柱響應時間越長,升柱和降柱過程平穩性高,所用時間增長。

　　 【前 言】

　　液壓系統動態特性的好壞不僅與液壓回路中液壓缸、閥等元件的性能有關，還受到液壓系統中管路性能的影響【1】。液壓支架供液管路較長，管路中壓力變化范圍較大，因此，液壓支架系統具有明顯的響應滯后和容積效應，也對系統內壓力波動、速度和位移響應產生影響。

　　本文作者以液壓支架供液管路為研究對象，測量液壓支架供液管路的壓力傳播速度，基于試驗數據建立并優化梯形供液路管AMESim仿真模型，然后分析管路長度、管路壁厚、管路初始?jí)毫?duì)立柱缸位移和壓力響應特性的影響規律，為液壓支架管路動態特性和快速移架提供參考。

　　【結 論】

　　1、DN38高壓供液管路水錘試驗結果為：在流量為182. 7、 351. 2和521.5 L/min時，壓力波速分別為715、979和1 065 m / s 。

　　2、管路長度、管路通徑和管路初始?jí)毫?duì)液壓支架立柱缸位移和壓力產生影響。管路長度越大，管路通徑越大，管路初始?jí)毫υ叫?，立柱響?yīng)時間越長，升柱和降柱過程平穩性高，所用時間增長。

　　以下是正文：
