【作 者】王樂平;張春

　　【前 言】

　　在汽車行業中，各種汽車表面覆蓋件都是具有一定拉深深度或復雜形狀的零件，運用傳統的恒速、定壓邊力的沖壓工藝成形軟鋼材料并不會有很大難度，但是高強度板成形或者鋁合金、鎂合金等材料成形時易破裂、起皺、并出現回彈量大等缺陷，尤其是對于成形性相對較差的新材料會表現更為顯著［1］。沖壓成形過程中，對零件最主要的影響因素是壓邊力以及沖壓速度兩個工藝參數心［2］，在沖壓工藝實驗研究中如能實時監控沖壓過程中的壓力及沖壓速度的狀態信息，則對沖壓成形工藝研究以及最佳沖壓工藝參數確定具有重要意義。

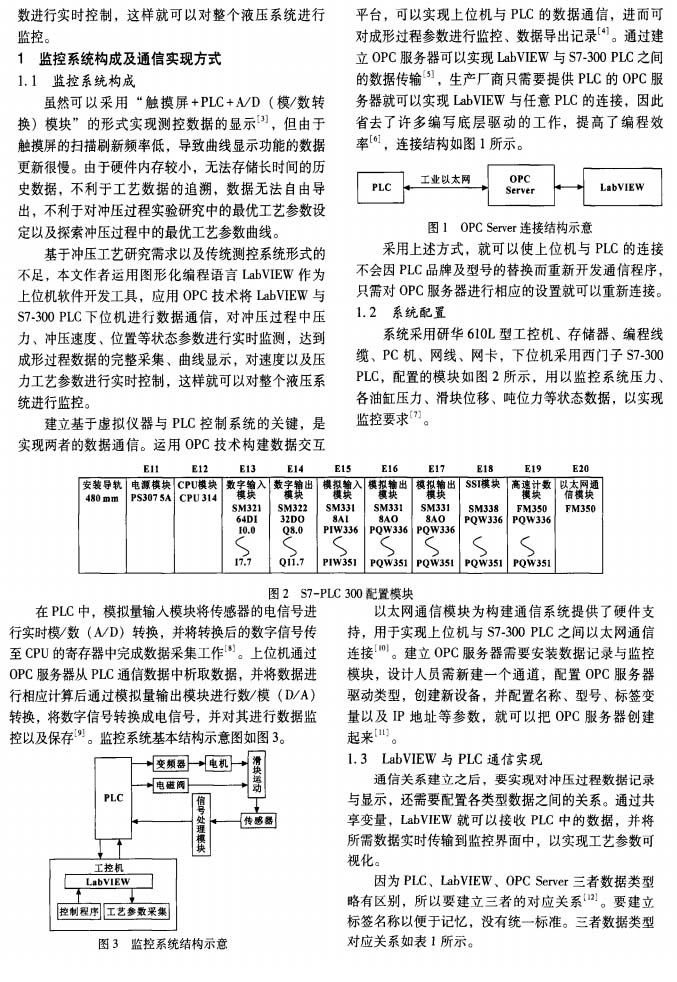

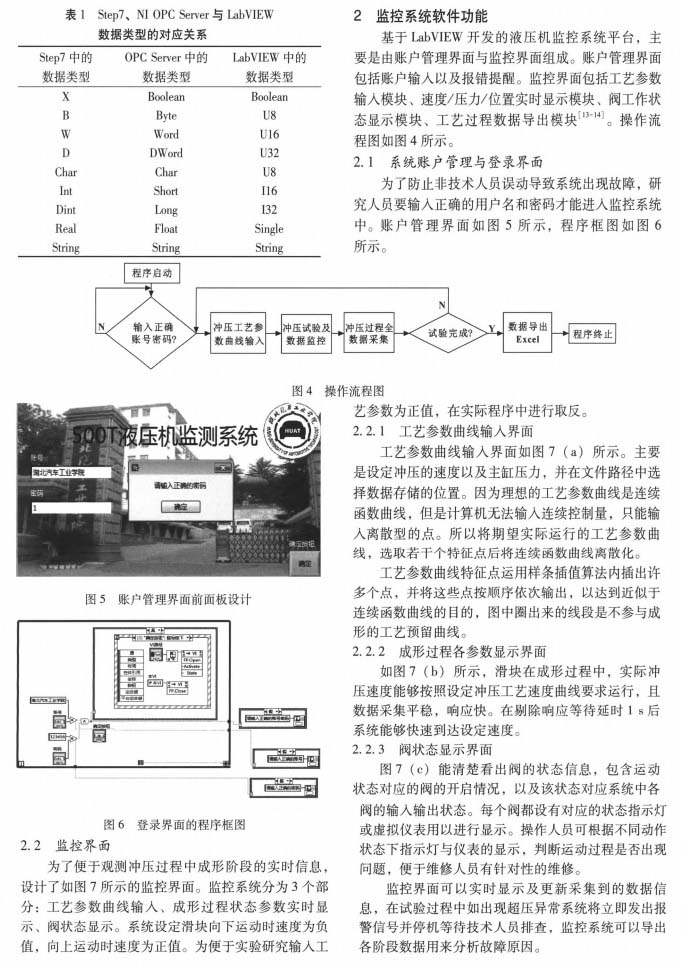

　　本文作者應用OPC技術將LabVIEW與S7—300PLC下位機進行數據通信，對沖壓過程中壓力、沖壓速度、位置等狀態參數進行實時監測，達到成形過程數據的完整采集、曲線顯示，對速度以及壓力工藝參數進行實時控制，這樣就可以對整個液壓系統進行監控。

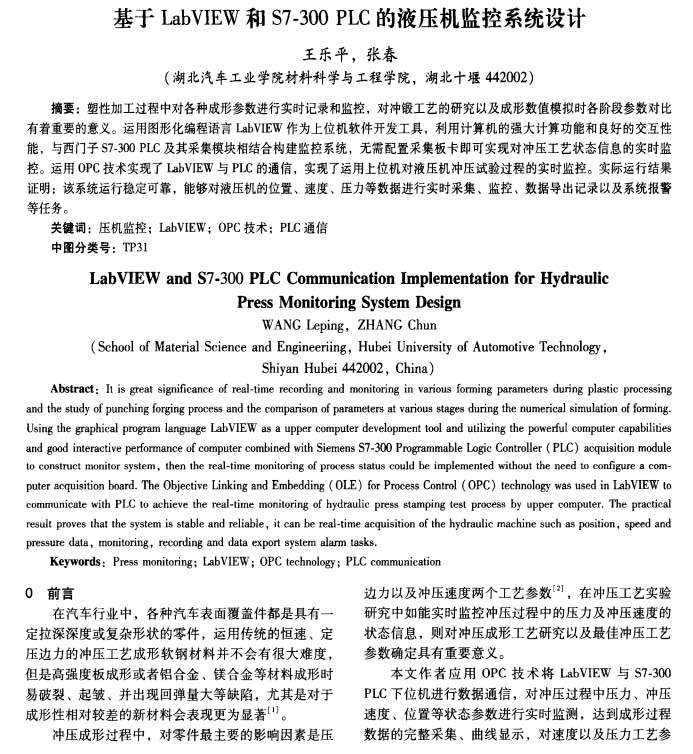

　　【摘 要】塑性加工過程中對各種成形參數進行實時記錄和監控,對沖鍛工藝的研究以及成形數值模擬時各階段參數對比有著重要的意義。運用圖形化編程語言LabVIEW作為上位機軟件開發工具,利用計算機的強大計算功能和良好的交互性能,與西門子S7-300 PLC及其采集模塊相結合構建監控系統,無需配置采集板卡即可實現對沖壓工藝狀態信息的實時監控。運用OPC技術實現了Lab VIEW與PLC的通信,實現了運用上位機對液壓機沖壓試驗過程的實時監控。實際運行結果證明:該系統運行穩定可靠,能夠?qū)σ簤簷C(jī)的位置、速度、壓力等數據進行實時采集、監控、數據導出記錄以及系統報警等任務。

　　【結 論】

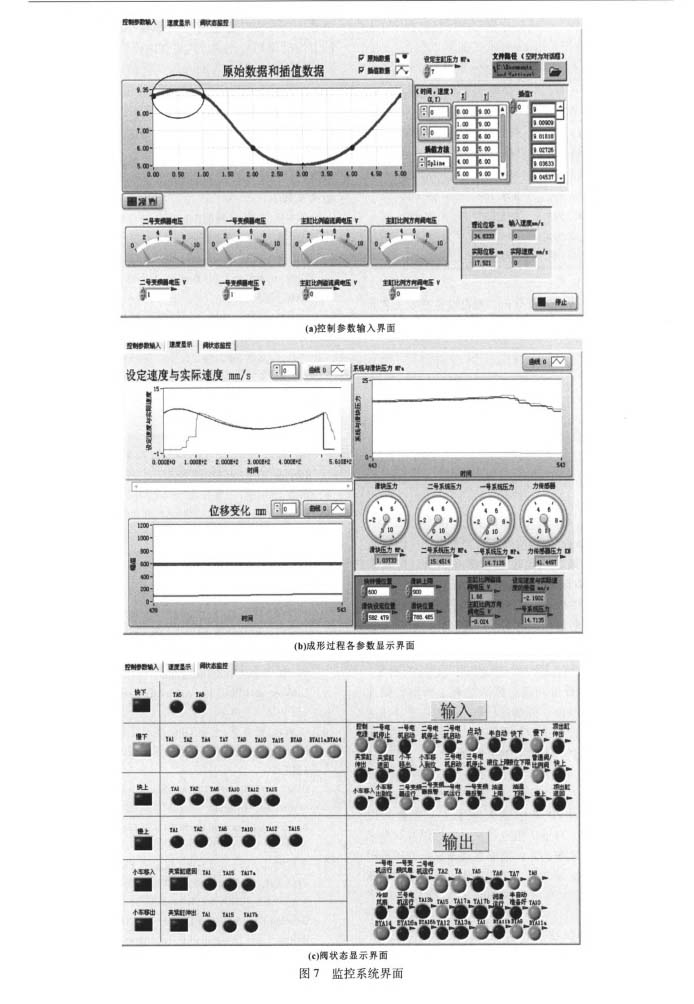

　　(1)在工控機上利用LabVIEw作為上位機監控軟件，通過在LabVIEw中輸入沖壓工藝參數并以PLC為控制核心，對液壓機進行實時監控以及數據采集與導出。監控系統的界面能夠直觀地顯示沖壓過程中各參數數據，方便沖壓工藝的優化以及對參數的調整。閥組的狀態監測也為閥組的故障維修提供了便利。

　　(2)0PC通信技術的運用，構建了LabVIEW一OPC服務器一PLC的通信平臺，使得上位機運用LabVIEw軟件與s7．300 PLC的通信變得簡單、快速、可靠。該方法對比運用Data Socket或串口手段實現的上位機和PLC連接方式更加簡便快捷。

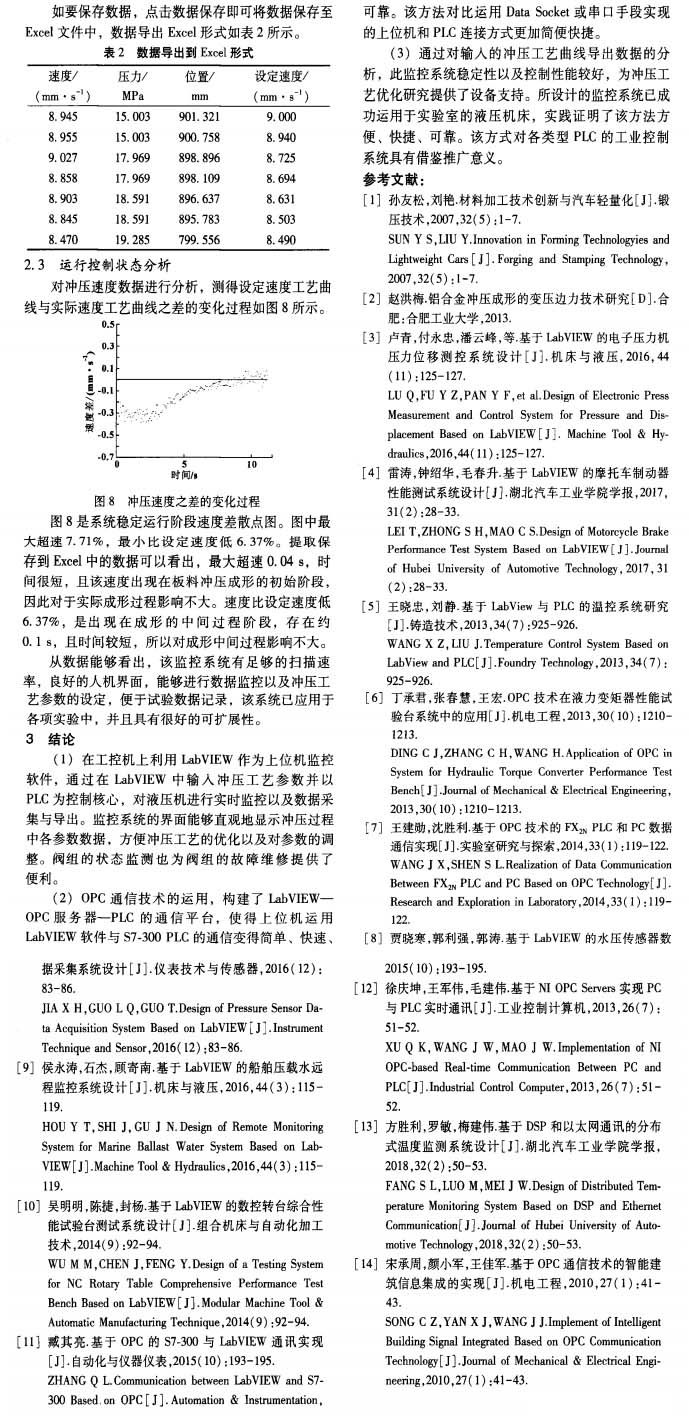

　　(3)通過對輸入的沖壓工藝曲線導出數據的分析，此監控系統穩定性以及控制性能較好，為沖壓工藝優化研究提供了設備支持。所設計的監控系統已成功運用于實驗室的液壓機床，實踐證明了該方法方便、快捷、可靠。該方式對各類型PLC的工業控制系統具有借鑒推廣意義。
