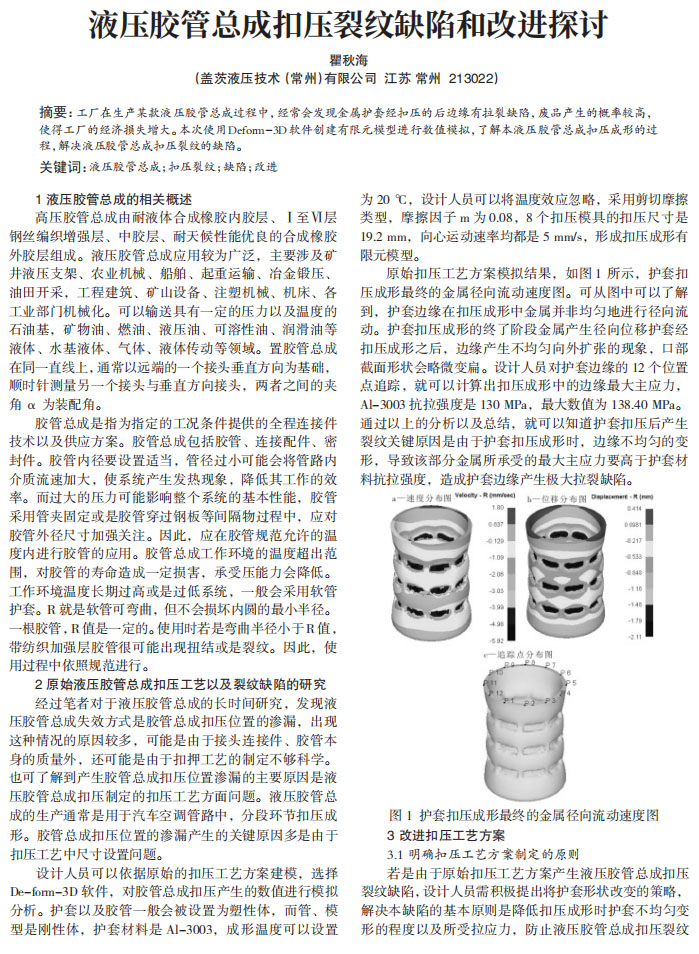

【作 者】瞿秋海

　　【引 言】

　　液壓膠管總成的相關(guān)概述：

　　高壓膠管總成由耐液體合成橡膠內(nèi)膠層、Ⅰ至Ⅵ層鋼絲編織增強層、中膠層、耐天候性能優(yōu)良的合成橡膠外膠層組成。液壓膠管總成應(yīng)用較為廣泛，主要涉及礦井液壓支架、農(nóng)業(yè)機械、船舶、起重運輸、冶金鍛壓、油田開采，工程建筑、礦山設(shè)備、注塑機械、機床、各工業(yè)部門機械化?？梢暂斔途哂幸欢ǖ膲毫σ约皽囟鹊氖突?，礦物油、燃油、液壓油、可溶性油、潤滑油等液體、水基液體、氣體、液體傳動等領(lǐng)域。置膠管總成在同一直線上，通常以遠端的一個接頭垂直方向為基礎(chǔ)，順時針測量另一個接頭與垂直方向接頭，兩者之間的夾角 α 為裝配角。

　　膠管總成是指為指定的工況條件提供的全程連接件技術(shù)以及供應(yīng)方案。膠管總成包括膠管、連接配件、密封件。膠管內(nèi)徑要設(shè)置適當(dāng)，管徑過小可能會將管路內(nèi)介質(zhì)流速加大，使系統(tǒng)產(chǎn)生發(fā)熱現(xiàn)象，降低其工作的效率。而過大的壓力可能影響整個系統(tǒng)的基本性能，膠管采用管夾固定或是膠管穿過鋼板等間隔物過程中，應(yīng)對膠管外徑尺寸加強關(guān)注。因此，應(yīng)在膠管規(guī)范允許的溫度內(nèi)進行膠管的應(yīng)用。膠管總成工作環(huán)境的溫度超出范圍，對膠管的壽命造成一定損害，承受壓能力會降低。工作環(huán)境溫度長期過高或是過低系統(tǒng)，一般會采用軟管護套。R 就是軟管可彎曲，但不會損壞內(nèi)圓的最小半徑。一根膠管，R 值是一定的。使用時若是彎曲半徑小于 R 值，帶紡織加強層膠管很可能出現(xiàn)扭結(jié)或是裂紋。因此，使用過程中依照規(guī)范進行。

　　【結(jié) 語】

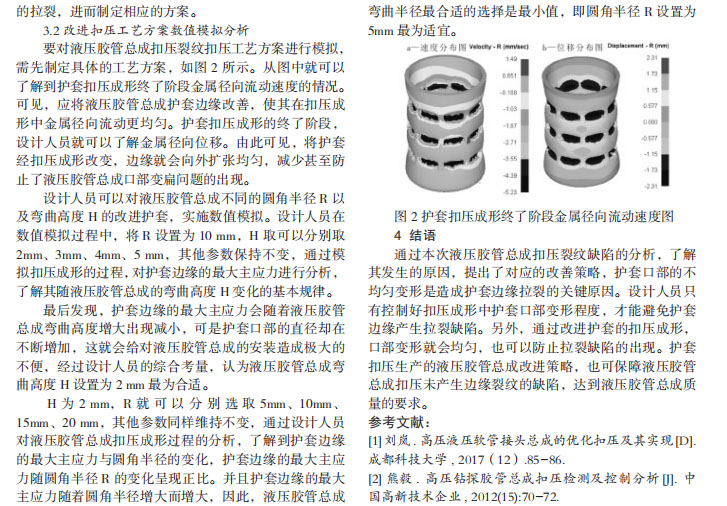

　　通過本次液壓膠管總成扣壓裂紋缺陷的分析，了解其發(fā)生的原因，提出了對應(yīng)的改善策略，護套口部的不均勻變形是造成護套邊緣拉裂的關(guān)鍵原因。設(shè)計人員只有控制好扣壓成形中護套口部變形程度，才能避免護套邊緣產(chǎn)生拉裂缺陷。另外，通過改進護套的扣壓成形，口部變形就會均勻，也可以防止拉裂缺陷的出現(xiàn)。護套扣壓生產(chǎn)的液壓膠管總成改進策略，也可保障液壓膠管總成扣壓未產(chǎn)生邊緣裂紋的缺陷，達到液壓膠管總成質(zhì)量的要求。

　　以下是正文：
