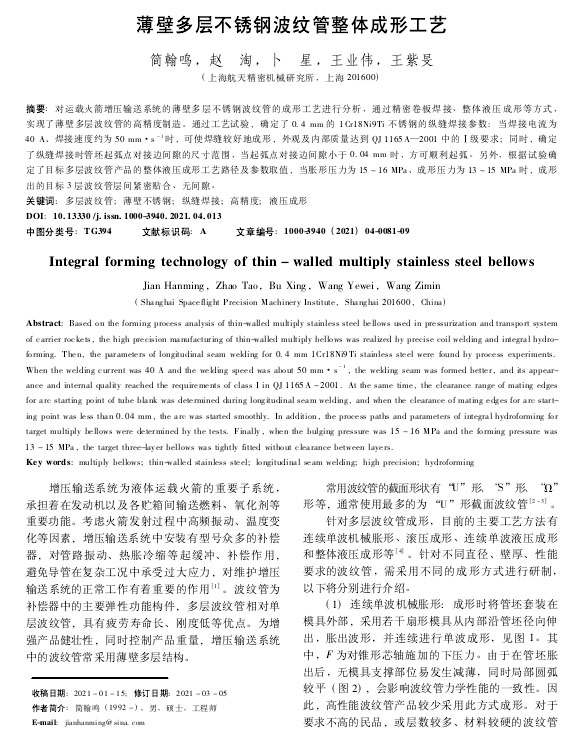

【作 者】簡翰鳴;趙淘;卜星;王業(yè)偉;王紫旻

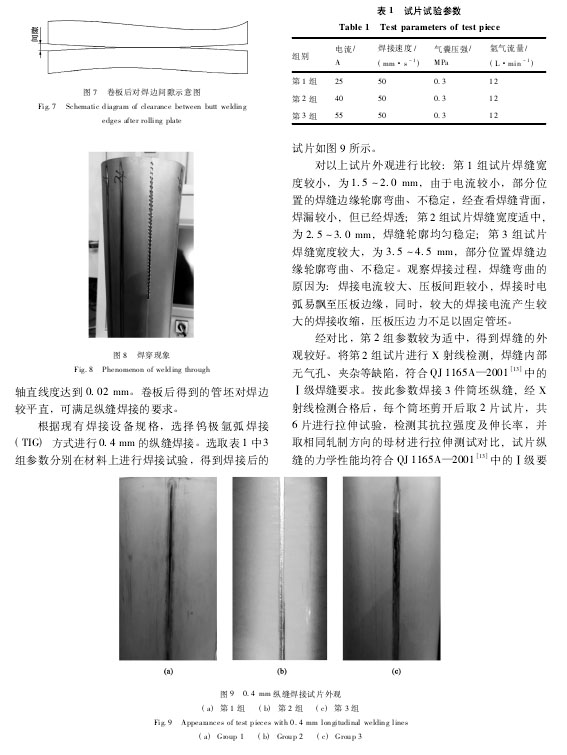

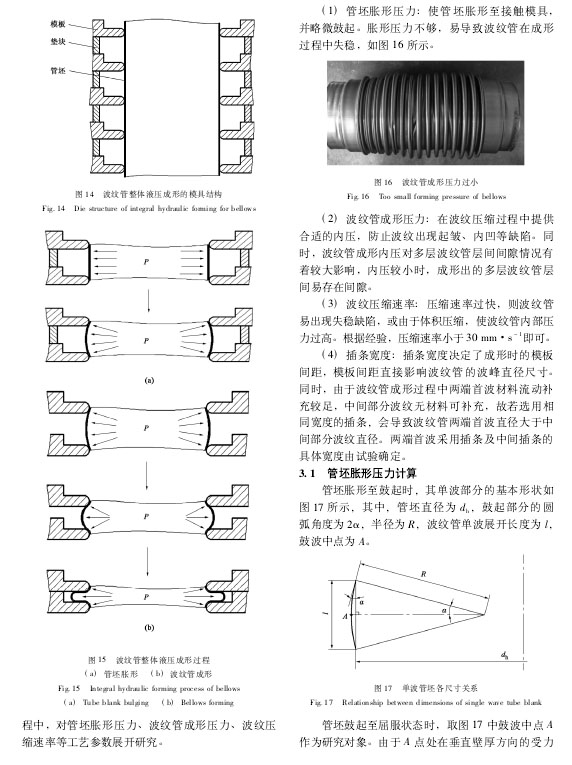

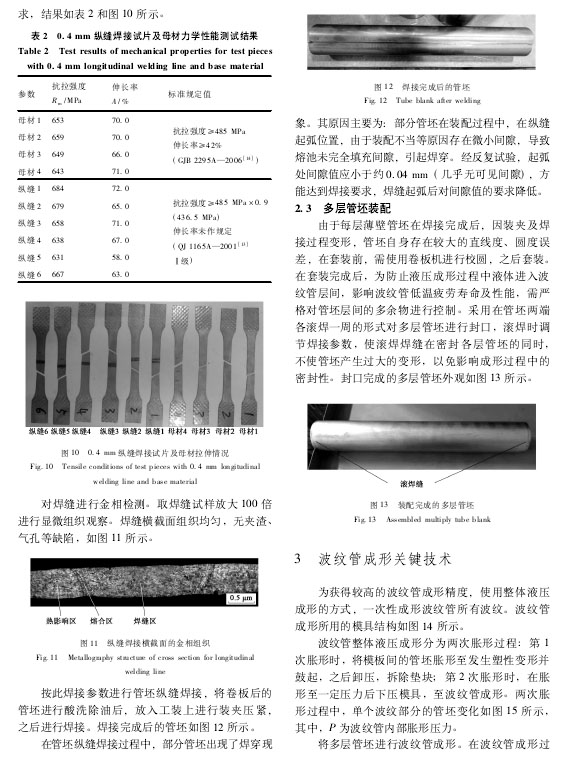

　　【摘 要】對運載火箭增壓輸送系統(tǒng)的薄壁多層不銹鋼波紋管的成形工藝進行分析,通過精密卷板焊接、整體液壓成形等方式,實現(xiàn)了薄壁多層波紋管的高精度制造。通過工藝試驗,確定了0.4 mm的1Cr18Ni9Ti不銹鋼的縱縫焊接參數(shù):當焊接電流為40 A、焊接速度約為50 mm·s-1時,可使焊縫較好地成形,外觀及內(nèi)部質(zhì)量達到QJ 1165A—2001中的Ⅰ級要求;同時,確定了縱縫焊接時管坯起弧點對接邊間隙的尺寸范圍,當起弧點對接邊間隙小于0.04 mm時,方可順利起弧。另外,根據(jù)試驗確定了目標多層波紋管產(chǎn)品的整體液壓成形工藝路徑及參數(shù)取值,當脹形壓力為15～16 MPa、成形壓力為13～15 MPa時,成形出的目標3層波紋管層間緊密貼合、無間隙。

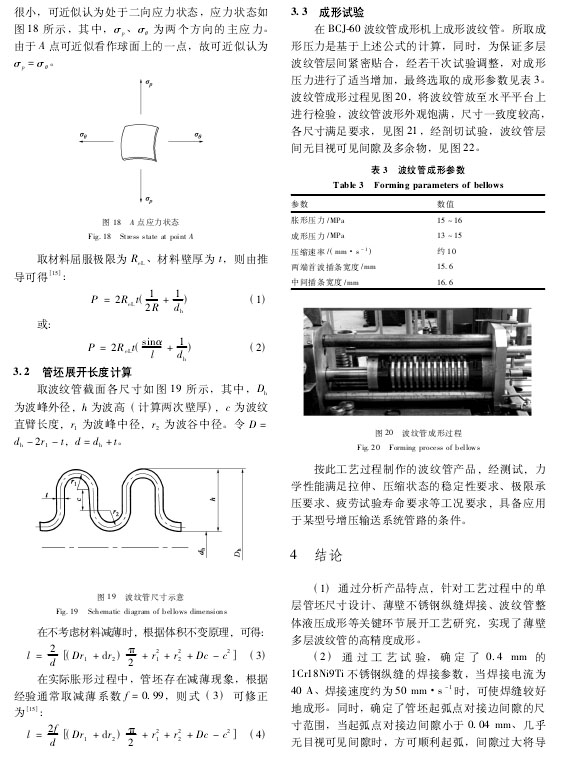

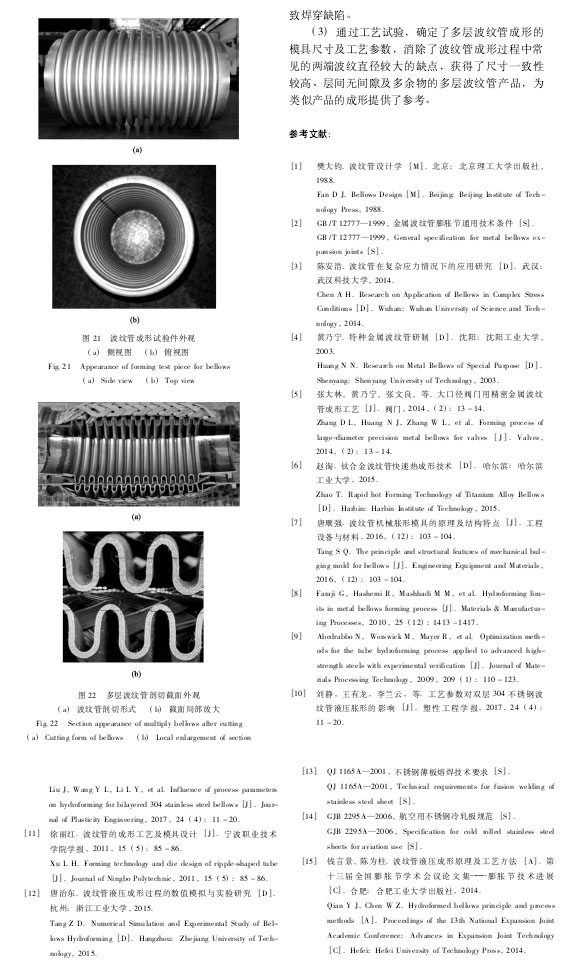

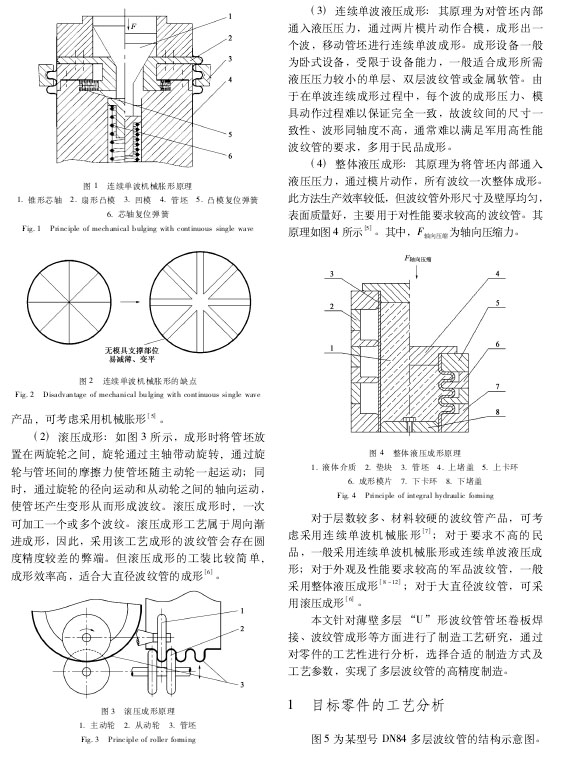

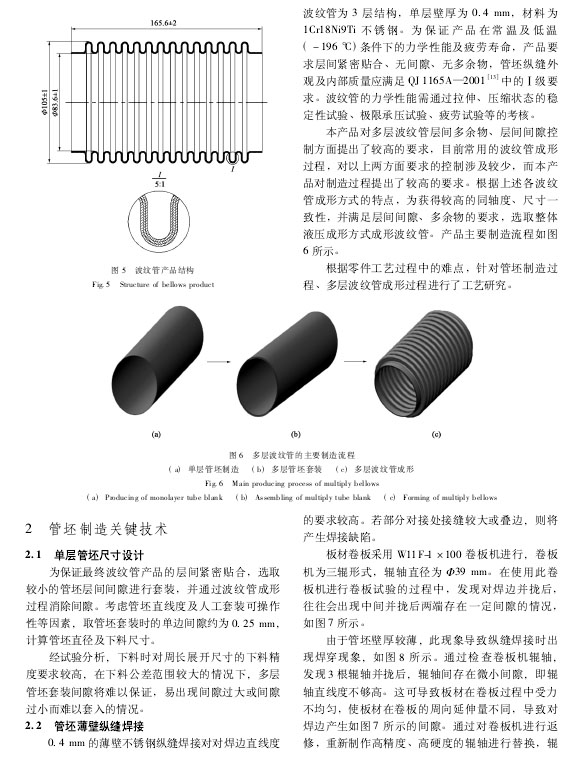

　　以下是正文：
