【作  者】 馮蘇樂;徐永超;徐瑯;董智軍;黃儀

　　隨著科學技術的不斷迭代發展，復雜外形零件在運載火箭增壓輸送系統中的應用越來越廣泛[1]，中國最大運載火箭長征五號助推器采用液氧煤油貯箱結構，其中的四通件承擔著煤油的輸送與分流作用，然而，由于其高徑比大于 1，成形過程容易產生失穩起皺等缺陷，同時因其結構復雜，傳統工藝難以整體成形，往往需要采用拼焊成形或機加工，導致生產的零件存在尺寸精度低、易出現虛焊、可靠性低等問題亟待解決[2,3]。

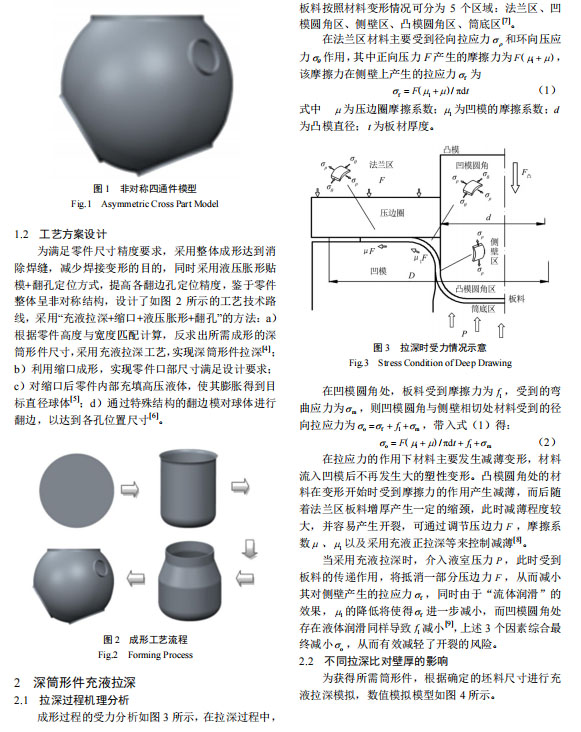

　　本文針對非對稱四通件整體成形工藝進行研究，根據零件結構特點，設計了串聯集成成形工藝方案，綜合理論分析與工藝試驗分析不同拉深比、液室壓力、壓邊力等參數對成形的影響，達到掌握最佳成形工藝的目的。

　　【結  論】

　　本文通過采用工藝串聯集成的方法，實現了非對稱四通件整體成形，得到以下結論：

　　a）采用“充液拉深+縮口+脹形翻孔”的組合工藝，實現了四通零件整體成形，并通過了承壓能力試驗考核，產品滿足液壓、氣密考核結果；

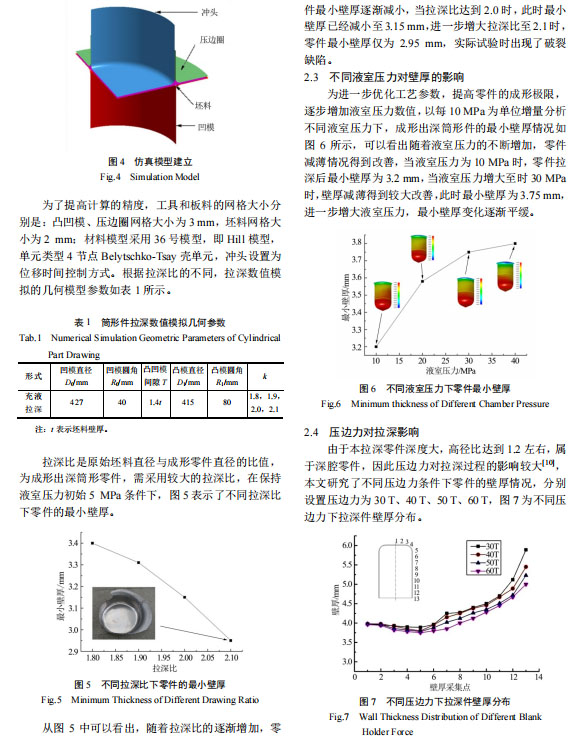

　　b）通過對充液拉深過程機理分析和模擬計算，并在此基礎上分析了拉深比，液室壓力，壓邊力等參數對成形的影響，當壓邊力為 50 T 時，成形良好深筒形零件；

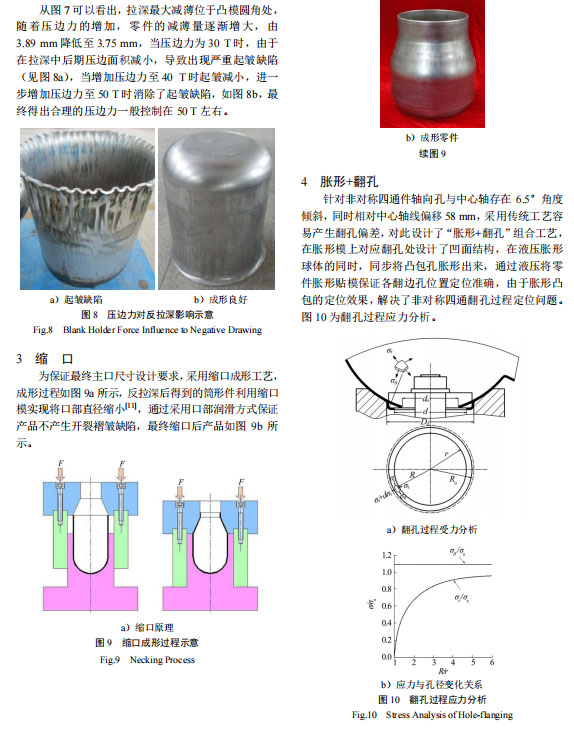

　　c）設計了“脹形凸包+定位翻孔成形”的組合工藝，在保證翻孔精度的同時，有效減少翻孔開裂的風險，經過翻孔零件最大減薄量達到 22.5%，形位尺寸偏差在±0.5°范圍內。

　　以下是正文：
