【作 者】郭禪;郎利輝;楊希英;劉康寧;張文尚

　　【摘 要】目的 掌握硬鋁合金在溫?zé)釛l件下的成形性能變化規(guī)律。方法 采用結(jié)合半球凸模脹形和橢圓液壓脹形的復(fù)合試驗(yàn)法進(jìn)行了FLD試驗(yàn),用最小二乘法擬合試驗(yàn)數(shù)據(jù),建立了成形極限預(yù)測(cè)模型。結(jié)果 試樣均在凸模頂端或附近發(fā)生破裂,在室溫下網(wǎng)格保持較小的圓形,在210℃和300℃下網(wǎng)格被不同程度的拉長(zhǎng)和變大,溫度對(duì)鋁合金2A16的成形性能影響很大,隨溫度升高,成形極限曲線上移。結(jié)論 復(fù)合脹形試驗(yàn)法具有較高的可靠性與準(zhǔn)確性;鋁合金2A16在高溫下成形性能更好;預(yù)測(cè)模型較好地表述了極限應(yīng)變值與溫度的關(guān)系,根據(jù)模型可快速得出FLD。

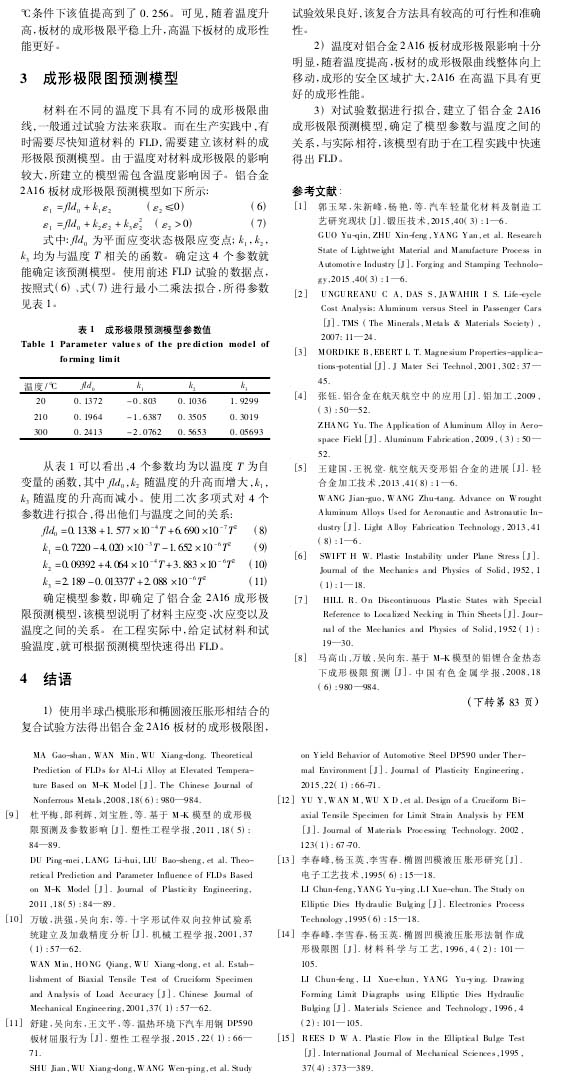

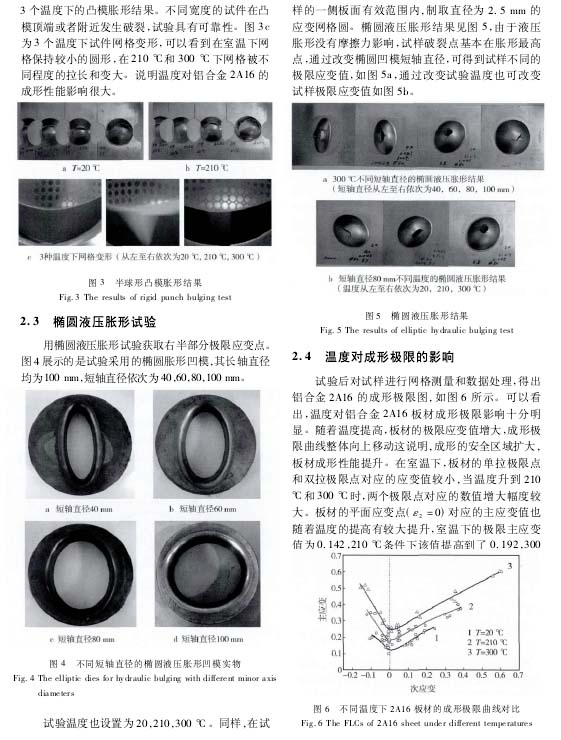

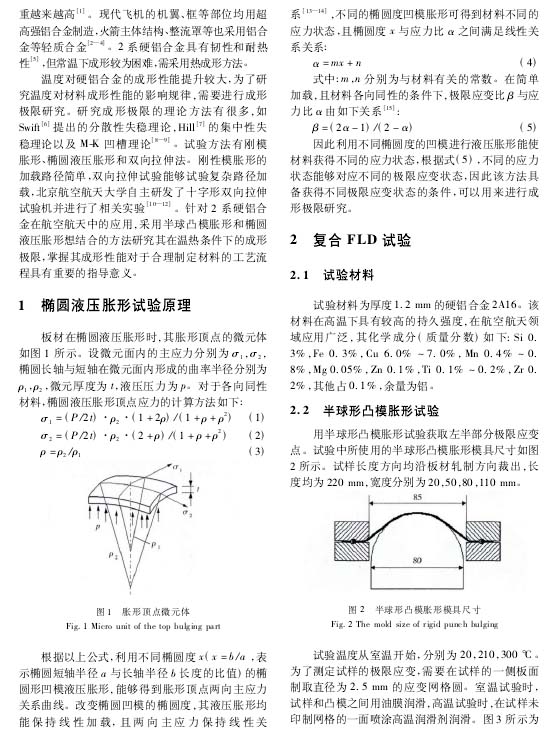

　　以下是正文：
