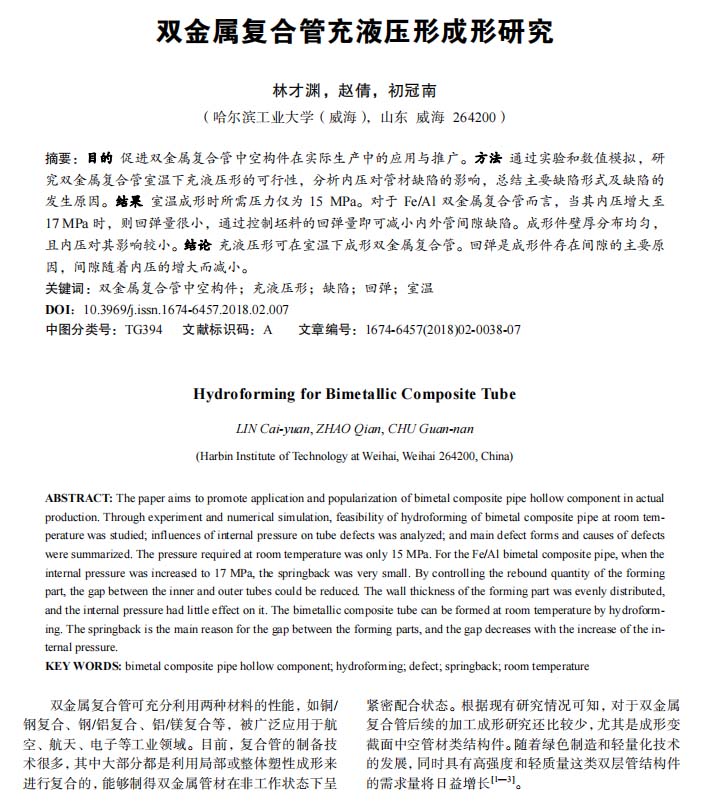

【作 者】林才淵;趙倩;初冠南

　　【摘 要】目的：促進雙金屬復(fù)合管中空構(gòu)件在實際生產(chǎn)中的應(yīng)用與推廣。方法：通過實驗和數(shù)值模擬,研究雙金屬復(fù)合管室溫下充液壓形的可行性,分析內(nèi)壓對管材缺陷的影響,總結(jié)主要缺陷形式及缺陷的發(fā)生原因。結(jié)果：室溫成形時所需壓力僅為15MPa。對于Fe/Al雙金屬復(fù)合管而言,當(dāng)其內(nèi)壓增大至17MPa時,則回彈量很小,通過控制坯料的回彈量即可減小內(nèi)外管間隙缺陷。成形件壁厚分布均勻,且內(nèi)壓對其影響較小。結(jié)論：充液壓形可在室溫下成形雙金屬復(fù)合管?；貜検浅尚渭嬖陂g隙的主要原因,間隙隨著內(nèi)壓的增大而減小。

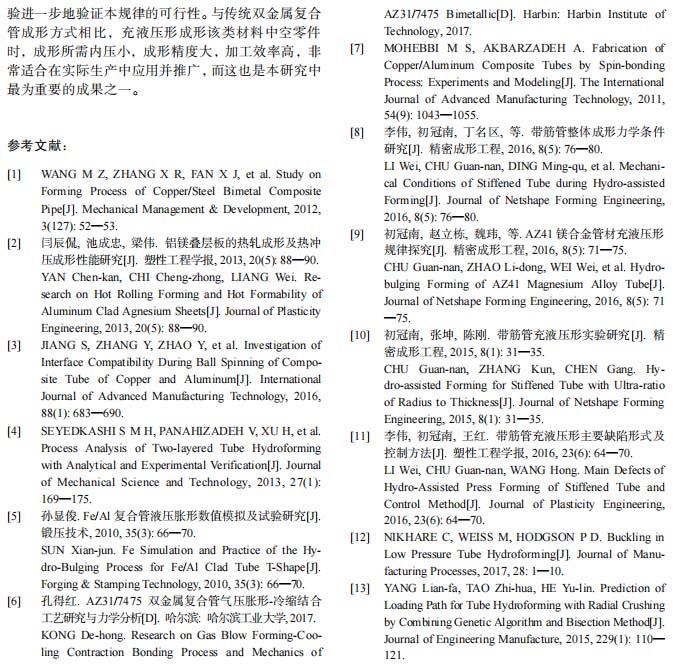

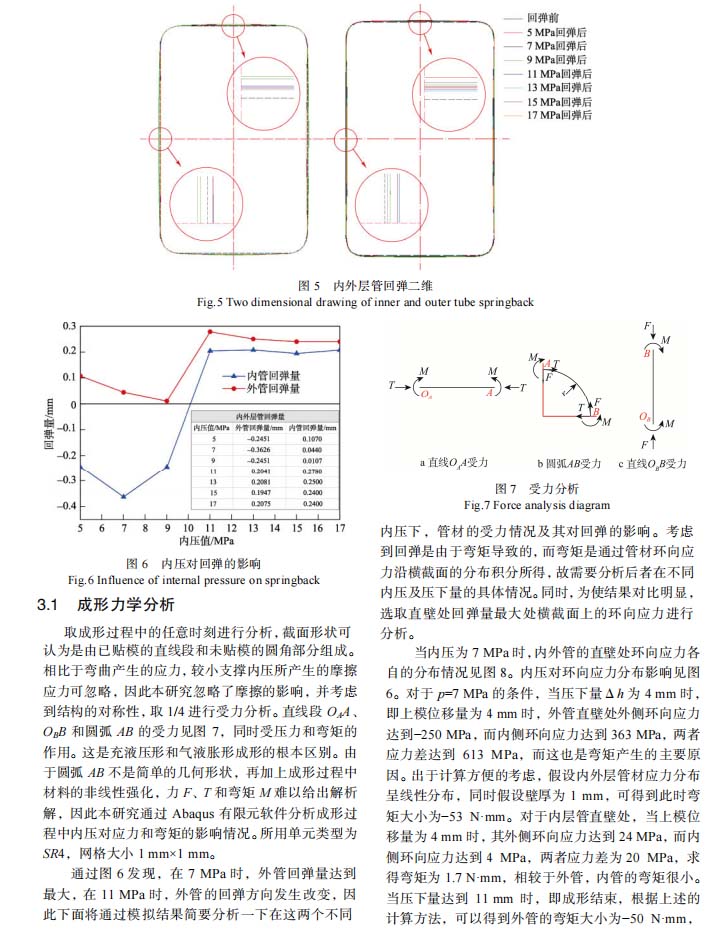

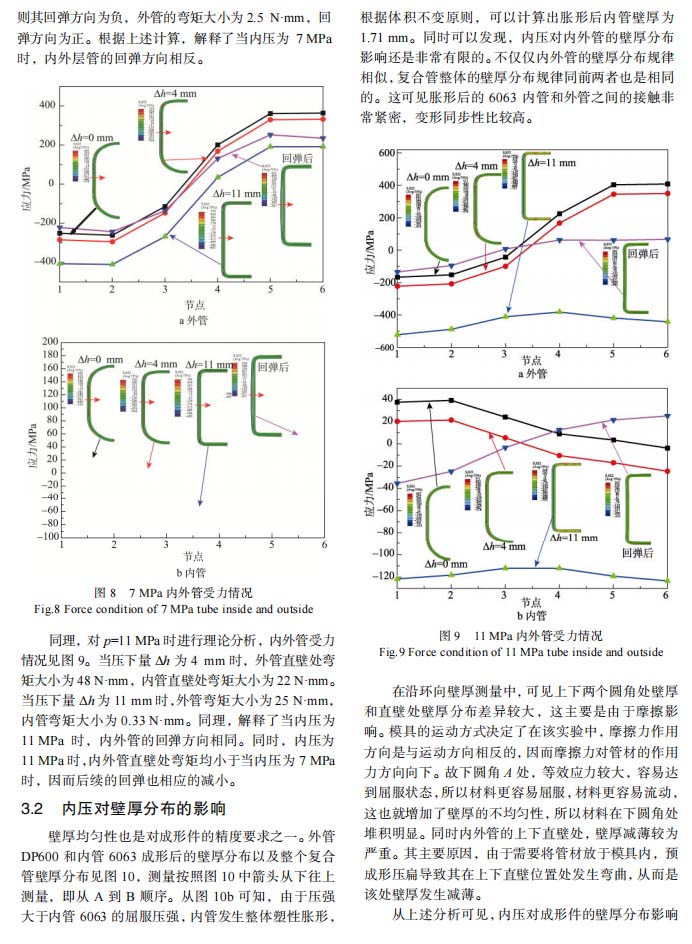

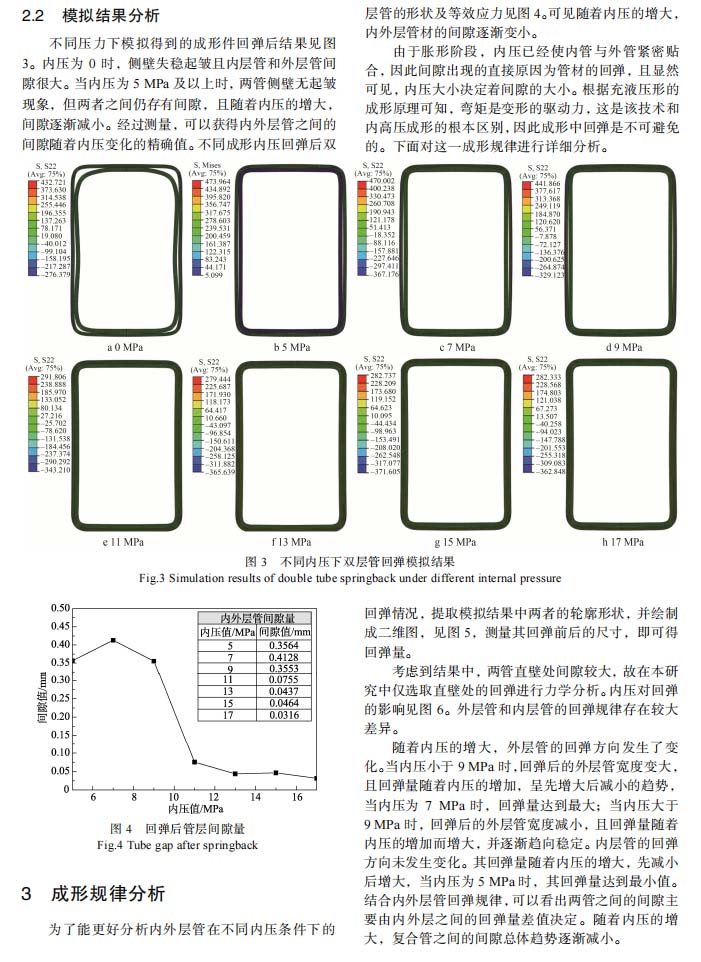

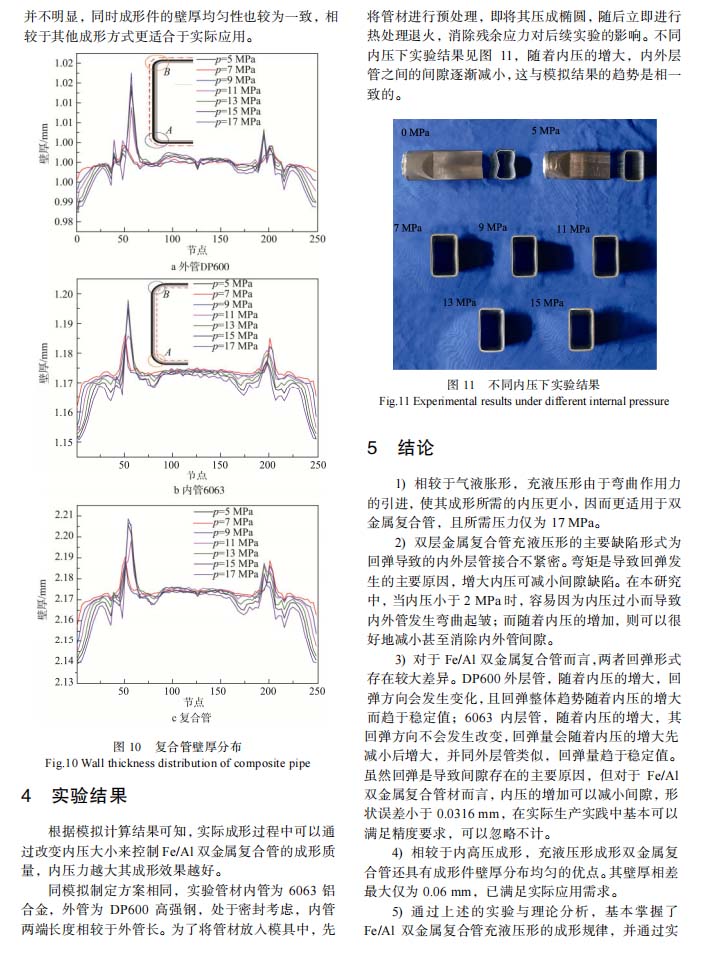

　　以下是正文：
