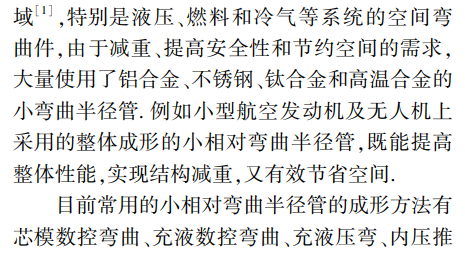

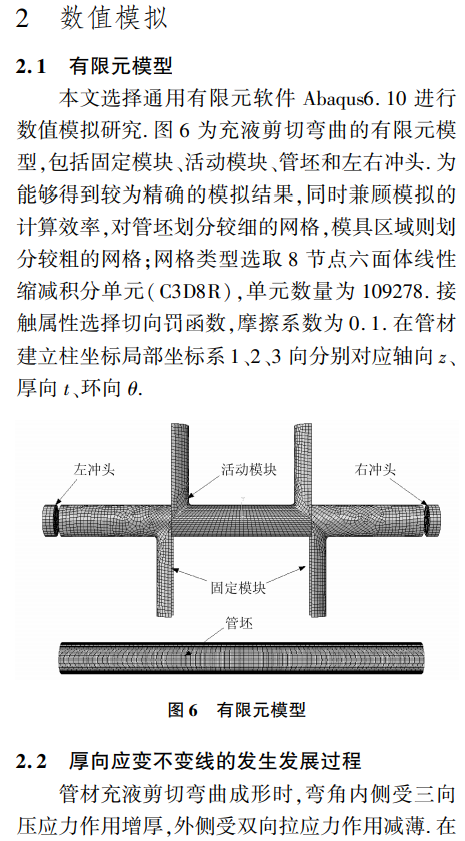

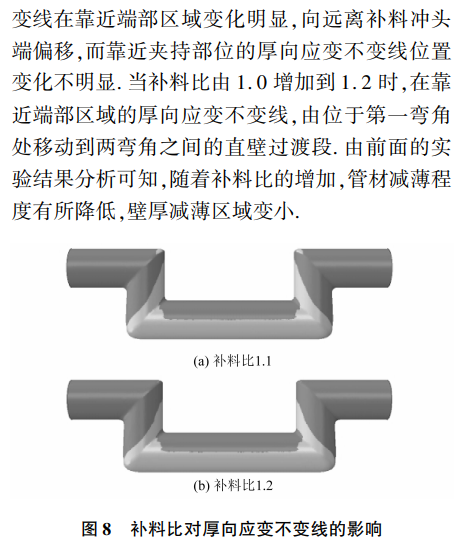

摘 要:充液剪切彎曲方法能夠整體成形相對彎曲半徑小于0.5的極小半徑管,內壓和補料量對其成形精度有著重要的影響.采用實驗的方法研究了在恒定內壓下,不同補料量對5A02鋁合金管材充液剪切彎曲成形過程截面畸變、圓角大小和壁厚分布影響,并通過數值模擬深入研究了補料量對厚向應變的影響。

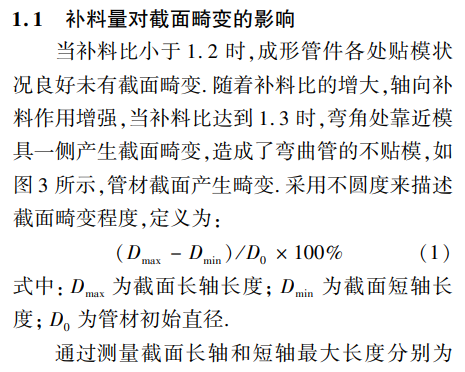

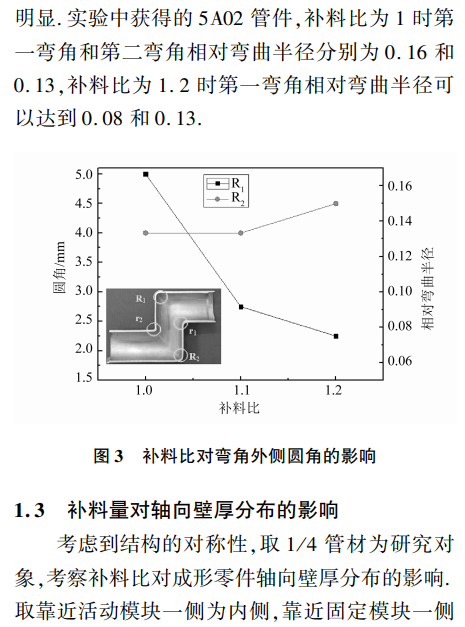

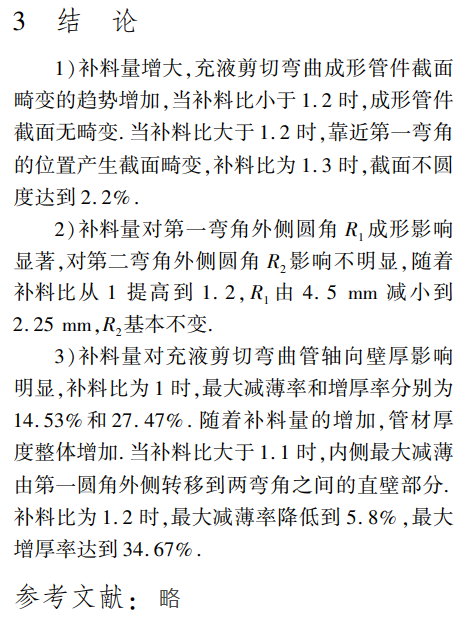

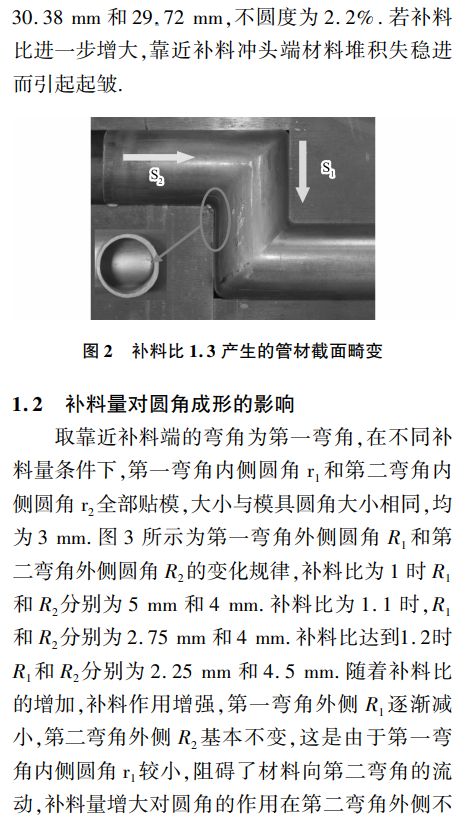

　　研究結果表明:補料比(補料量和切向位移之比)小于1.2時可以成形管件精度良好。補料比為1.3時,靠近第一彎角的位置產生截面畸變,不圓度為2.2%。補料比對第一彎角外側圓角影響明顯,當補料比由1提高到1.2時,圓角減小50%由4.5mm減小至2.25mm。

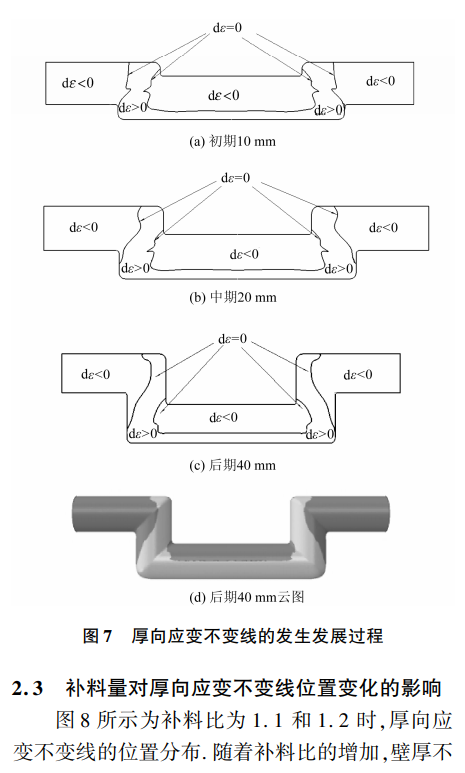

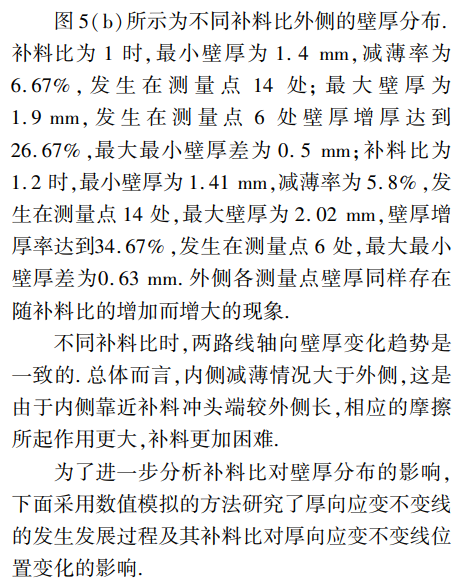

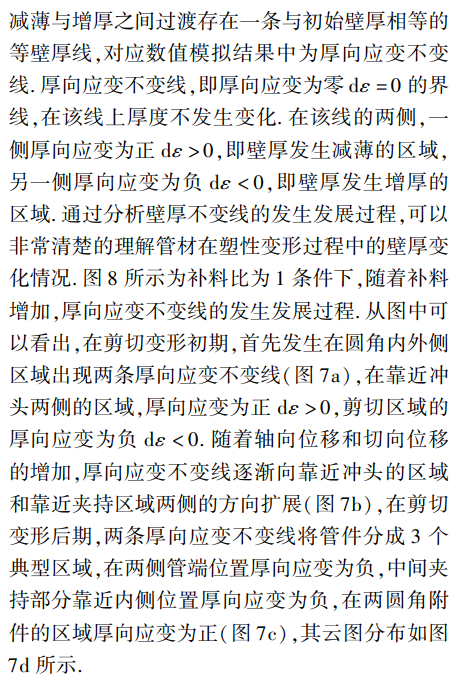

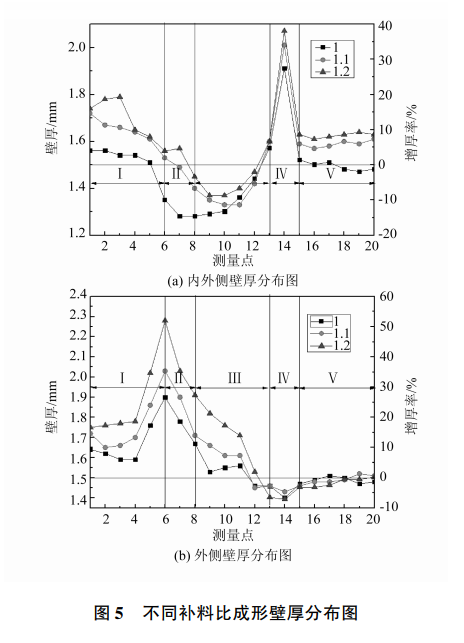

　　隨著補料比的增加,內外側壁厚均增大。內外兩側最大增厚分別由27.47%和26.67%增加到38%和34.67%,最大減薄分別由14.53%和6.64%降低到8.73%和5.8%。補料比對外側壁厚影響大于內側。由此可知,補料量增加,有利于外側圓角的成形和改善成形管件的壁厚分布,但補料量過大,易造成截面畸變。

　　來源：《材料科學與工藝》2013年第2期

　　作者：王 勇，韓 聰，苑世劍，臧 超

　　下為正文：
