【作 者】焉嵩;劉小勇;劉彩軍;胡志強(qiáng);陳文婷;徐陽(yáng);劉德

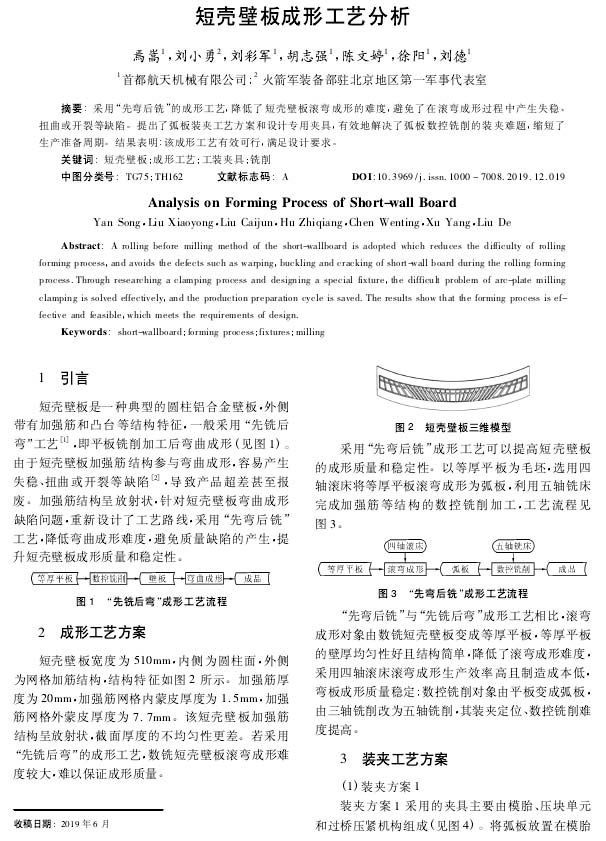

　　【引 言】

　　短殼壁板是一種典型的圓柱鋁合金壁板，外側(cè)帶有加強(qiáng)筋和凸臺(tái)等結(jié)構(gòu)特征，一般采用“先銑后彎”工藝[1]，即平板銑削加工后彎曲成形(見(jiàn)圖1)。由于短殼壁板加強(qiáng)筋結(jié)構(gòu)參與彎曲成形，容易產(chǎn)生失穩(wěn)、扭曲或開(kāi)裂等缺陷[2]，導(dǎo)致產(chǎn)品超差甚至報(bào)廢。加強(qiáng)筋結(jié)構(gòu)呈放射狀，針對(duì)短殼壁板彎曲成形缺陷問(wèn)題，重新設(shè)計(jì)了工藝路線(xiàn)，采用“先彎后銑”工藝，降低彎曲成形難度，避免質(zhì)量缺陷的產(chǎn)生，提升短殼壁板成形質(zhì)量和穩(wěn)定性。

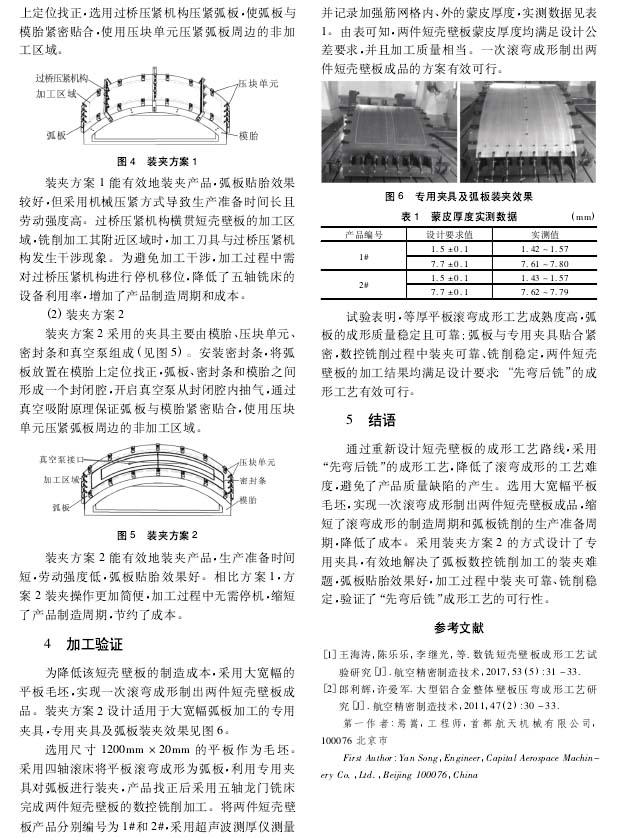

　　【結(jié) 語(yǔ)】

　　通過(guò)重新設(shè)計(jì)短殼壁板的成形工藝路線(xiàn)，采用“先彎后銑”的成形工藝，降低了滾彎成形的工藝難度，避免了產(chǎn)品質(zhì)量缺陷的產(chǎn)生。選用大寬幅平板毛坯，實(shí)現(xiàn)一次滾彎成形制出兩件短殼壁板成品，縮短了滾彎成形的制造周期和弧板銑削的生產(chǎn)準(zhǔn)備周期，降低了成本。采用裝夾方案2的方式設(shè)計(jì)了專(zhuān)用夾具，有效地解決了弧板數(shù)控銑削加工的裝夾難題，弧板貼胎效果好，加工過(guò)程中裝夾可靠、銑削穩(wěn)定，驗(yàn)證了“先彎后銑”成形工藝的可行性。
