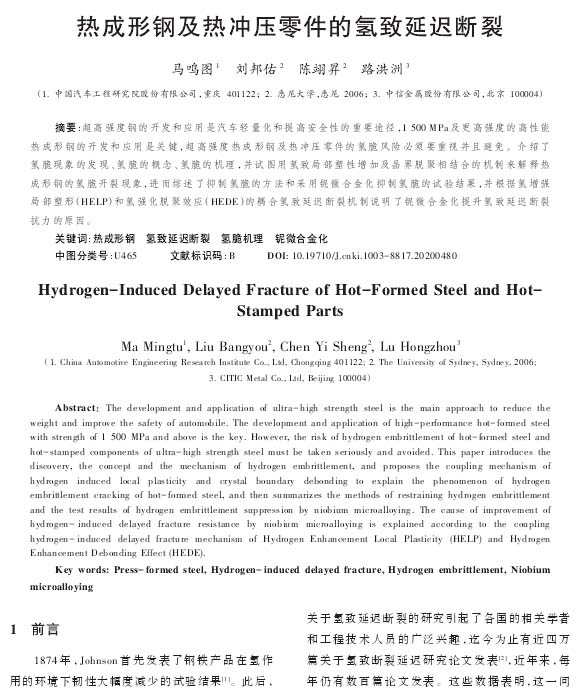

【作 者】馬鳴圖;劉邦佑;陳翊昇;路洪洲

　　【前 言】

　　1874年，Johnson首先發(fā)表了鋼鐵產(chǎn)品在氫作用的環(huán)境下韌性大幅度減少的試驗(yàn)結(jié)果[1]。此后，關(guān)于氫致延遲斷裂的研究引起了各國(guó)的相關(guān)學(xué)者和工程技術(shù)人員的廣泛興趣，迄今為止有近四萬(wàn)篇關(guān)于氫致斷裂延遲研究論文發(fā)表[2]，近年來(lái)，每年仍有數(shù)百篇論文發(fā)表。這些數(shù)據(jù)表明，這一問(wèn)題在金屬材料中仍然是人們感興趣的一個(gè)重要研究課題。而龐大的論文數(shù)量也顯示了氫致延遲斷裂的復(fù)雜性。

　　強(qiáng)度不同的金屬對(duì)氫脆現(xiàn)象有不同程度的響應(yīng):在中低強(qiáng)度的鐵素體鋼中較不明顯，但在高強(qiáng)度馬氏體鋼中，尤其是高強(qiáng)度熱成形鋼，其氫脆現(xiàn)象頗為嚴(yán)重，此現(xiàn)象顯示氫脆與金屬的強(qiáng)度和微結(jié)構(gòu)有非常大的關(guān)聯(lián)[4]。研究也表明，在進(jìn)行力學(xué)性能測(cè)試時(shí)應(yīng)變率對(duì)氫脆敏感度有明顯影響，在慢應(yīng)變率拉伸時(shí)，金屬會(huì)表現(xiàn)出較為嚴(yán)重的氫致延遲斷裂現(xiàn)象[3,8-9]。且室溫的金屬氫脆程度較高溫嚴(yán)重[10]，這些現(xiàn)象說(shuō)明了氫脆現(xiàn)象中氫的擴(kuò)散速度和材料的韌性是氫脆敏感的重要因素。

　　【結(jié)束語(yǔ)】

　　氫致延遲斷裂現(xiàn)象發(fā)現(xiàn)至今已有百余年，對(duì)其現(xiàn)象的表征和機(jī)理的探討，一直是學(xué)術(shù)界乃至產(chǎn)業(yè)界重要的研究課題。尤其是近年來(lái)汽車和相關(guān)產(chǎn)業(yè)輕量化技術(shù)的發(fā)展，導(dǎo)致高強(qiáng)度鋼和超高強(qiáng)度鋼應(yīng)用激增，人們對(duì)氫脆的關(guān)注和研究的興趣也隨之增加。然而，其機(jī)理始終受限于人們無(wú)法在微觀下觀察氫于金屬中的行為而處于眾說(shuō)紛紜的情形。

　　近年來(lái)，隨著氫于材料中的表征技術(shù)蓬勃發(fā)展，研究人員利用不同的表征技術(shù)了解氫與金屬在納米尺度的交互作用，有助于我們理解并發(fā)展出完整的氫致延遲斷裂理論。文中論述熱成形鋼的氫致延遲斷裂的特點(diǎn)、近年來(lái)微合金化對(duì)高強(qiáng)度鋼氫致延遲斷裂特性的相關(guān)研究結(jié)果，并用HELP和HEDE的融合氫脆斷裂機(jī)制進(jìn)行了解釋，提出了提高熱成形鋼氫脆抗力的措施和方法，希望有關(guān)論述對(duì)熱成形鋼氫脆的理論研究和工業(yè)應(yīng)用有所幫助。

　　以下是正文：
