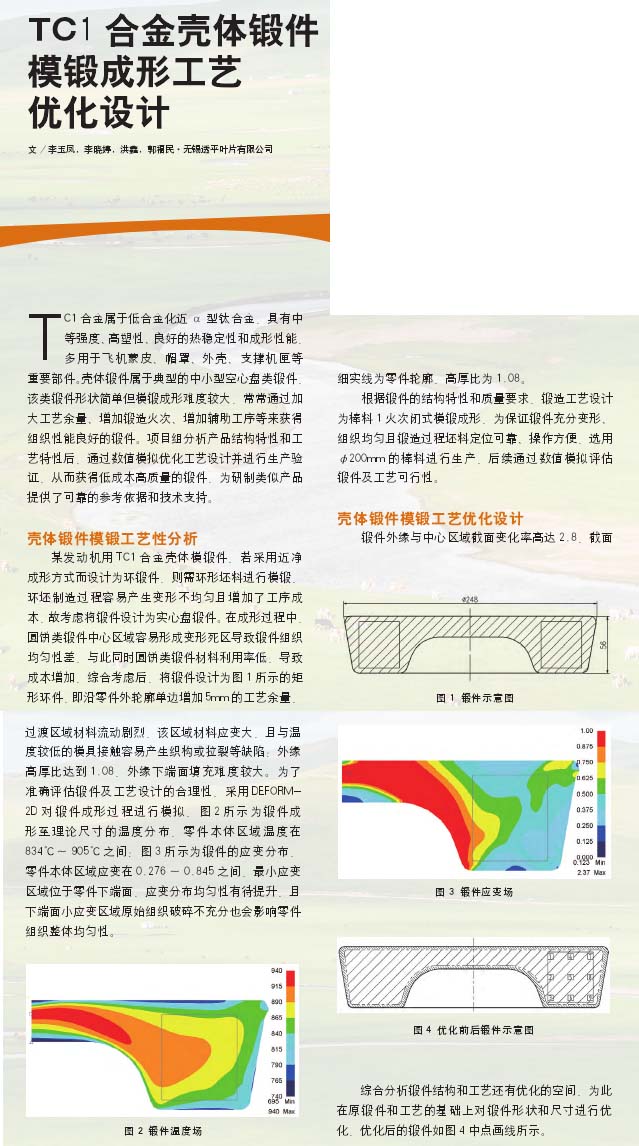

【作 者】李玉鳳;李曉婷;洪鑫;郭福民

　　TC1合金屬于低合金化近α型鈦合金具有中等強(qiáng)度、高塑性、良好的熱穩(wěn)定性和成形性能多用于飛機(jī)蒙皮、帽罩、外殼、支撐機(jī)匣等重要部件。殼體鍛件屬于典型的中小型空心盤類鍛件。該類鍛件形狀簡(jiǎn)單但模鍛成形難度較大常常通過(guò)加大工藝余量、增加鍛造火次、增加輔助工序等來(lái)獲得組織性能良好的鍛件。

　　項(xiàng)目組分析產(chǎn)品結(jié)構(gòu)特性和工藝特性后，通過(guò)數(shù)值模擬優(yōu)化工藝設(shè)計(jì)并進(jìn)行生產(chǎn)驗(yàn)證，從而獲得低成本高質(zhì)量的鍛件，為研制類似產(chǎn)品提供了可靠的參考依據(jù)和技術(shù)支持。

　　【結(jié)束語(yǔ)】

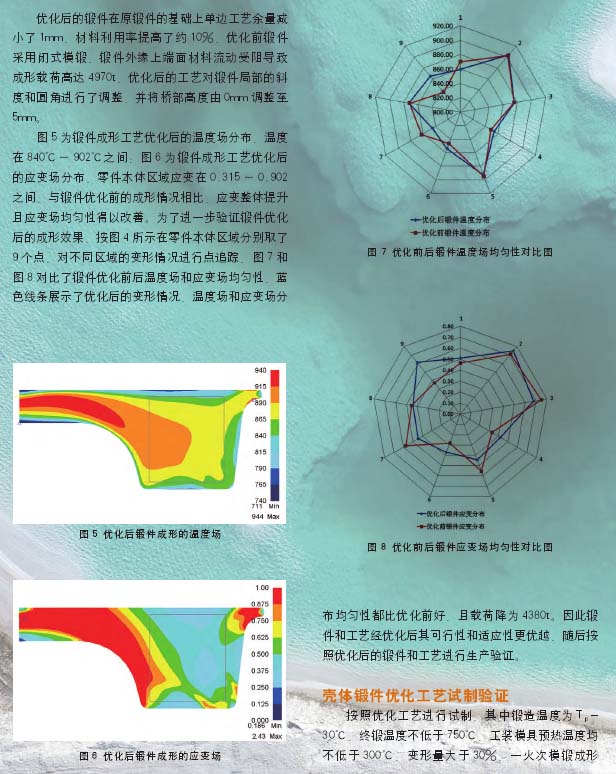

　　通過(guò)理論分析和數(shù)值模擬對(duì)比，對(duì)TC1合金殼體鍛件的模鍛工藝進(jìn)行了優(yōu)化，優(yōu)化后鍛件材料利用率提升了10%，實(shí)現(xiàn)了鍛件的精細(xì)化制造零件本體區(qū)域最小應(yīng)變大于30%。原始組織得以充分破碎，獲得了組織均勻性較好的鍛件，為研制類似鍛件提供了可靠的技術(shù)參照依據(jù)。

　　以下是正文：
