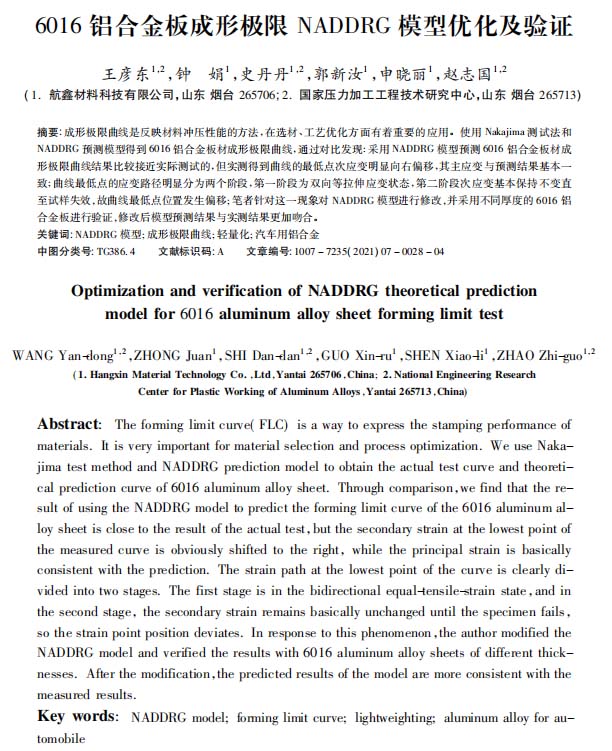

【作 者】王彥東；鐘娟；史丹丹；郭新汝；申曉麗；趙志國

　　【前 言】

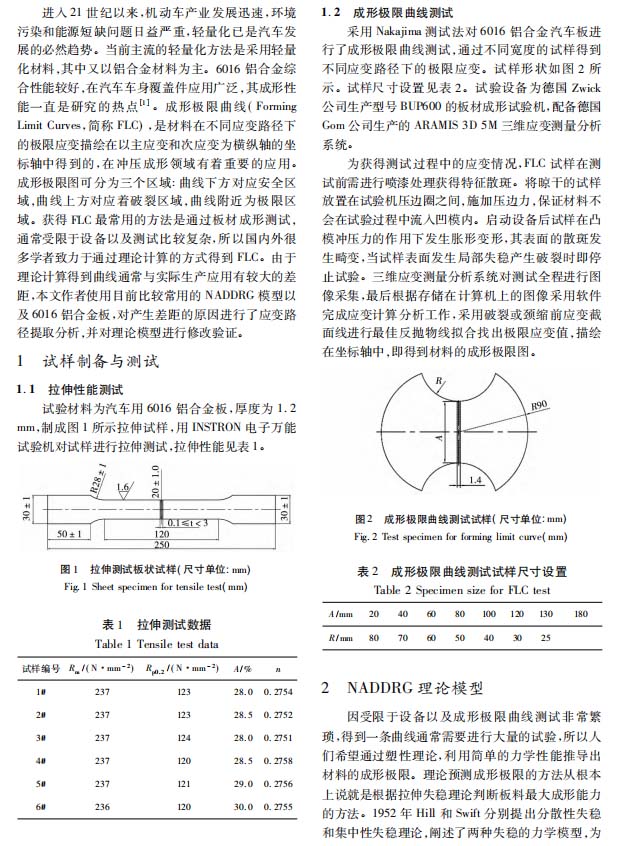

　　進入 21 世紀以來，機動車產業發展迅速，環境污染和能源短缺問題日益嚴重，輕量化已是汽車發展的必然趨勢。當前主流的輕量化方法是采用輕量化材料，其中又以鋁合金材料為主。6016 鋁合金綜合性能較好，在汽車車身覆蓋件應用廣泛，其成形性能一直是研究的熱點［1］。成形極限曲線( FormingLimit Curves，簡稱 FLC) ，是材料在不同應變路徑下的極限應變描繪在以主應變和次應變?yōu)闄M縱軸的坐標軸中得到的，在沖壓成形領域有著重要的應用。成形極限圖可分為三個區域: 曲線下方對應安全區域，曲線上方對應著破裂區域，曲線附近為極限區域。獲得 FLC 最常用的方法是通過板材成形測試，通常受限于設備以及測試比較復雜，所以國內外很多學者致力于通過理論計算的方式得到 FLC。由于理論計算得到曲線通常與實際生產應用有較大的差距，本文作者使用目前比較常用的 NADDRG 模型以及 6016 鋁合金板，對產生差距的原因進行了應變路徑提取分析，并對理論模型進行修改驗證。

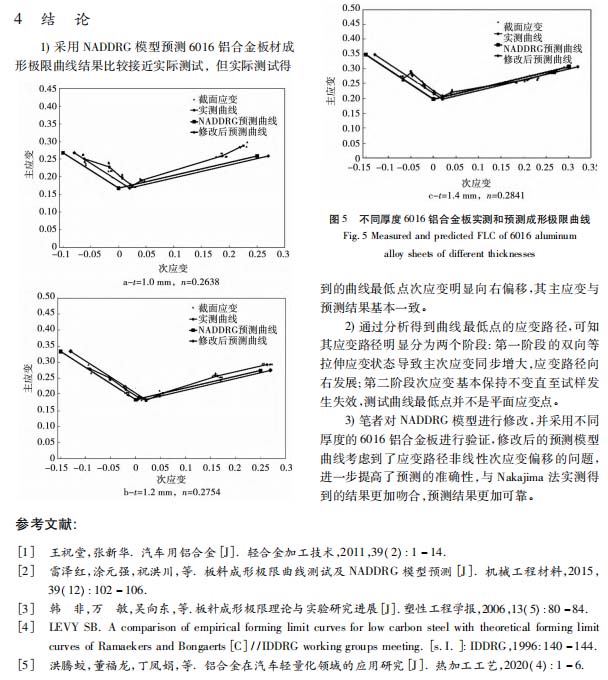

　　【結 論】

　　1)采用 NADDRG 模型預測 6016 鋁合金板材成形極限曲線結果比較接近實際測試，但實際測試得到的曲線最低點次應變明顯向右偏移，其主應變與預測結果基本一致。

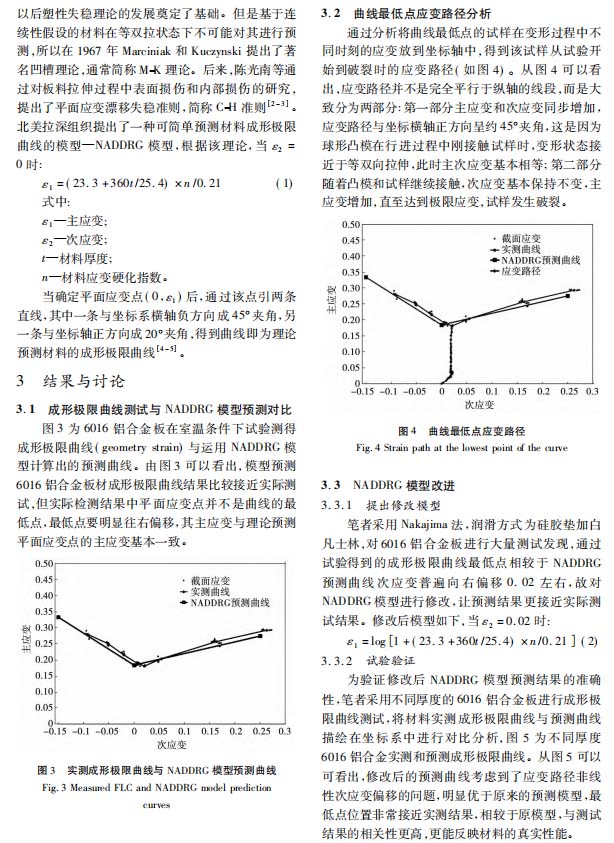

　　2)通過分析得到曲線最低點的應變路徑，可知其應變路徑明顯分為兩個階段: 第一階段的雙向等拉伸應變狀態導致主次應變同步增大，應變路徑向右發展; 第二階段次應變基本保持不變直至試樣發生失效，測試曲線最低點并不是平面應變點。

　　3)筆者對 NADDRG 模型進行修改，并采用不同厚度的 6016 鋁合金板進行驗證，修改后的預測模型曲線考慮到了應變路徑非線性次應變偏移的問題，進一步提高了預測的準確性，與 Nakajima 法實測得到的結果更加吻合，預測結果更加可靠。

　　以下為正文：
