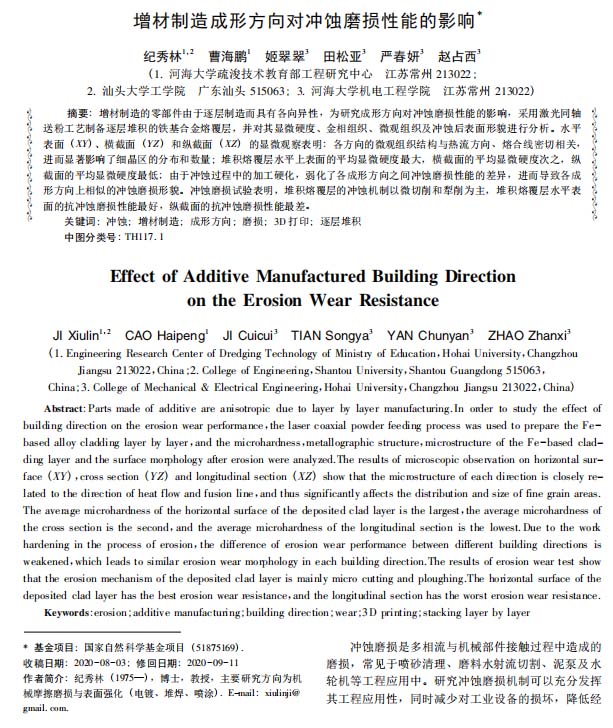

【作 者】紀(jì)秀林;曹海鵬;姬翠翠;田松亞;嚴(yán)春妍;趙占西

　　沖蝕磨損是多相流與機(jī)械部件接觸過(guò)程中造成的磨損，常見(jiàn)于噴砂清理、磨料水射流切割、泥泵及水輪機(jī)等工程應(yīng)用中。研究沖蝕磨損機(jī)制可以充分發(fā)揮其工程應(yīng)用性，同時(shí)減少對(duì)工業(yè)設(shè)備的損壞，降低經(jīng)濟(jì)損失和安全隱患［1］。受沖蝕磨損的部件，常采用堆焊、熱噴涂或者激光熔敷等表面技術(shù)進(jìn)行強(qiáng)化處理。激光增材制造技術(shù)因其工藝靈活和冶金結(jié)合等優(yōu)點(diǎn)，在抗沖蝕部件的整體成形或修復(fù)方面具有突出的應(yīng)用前景。

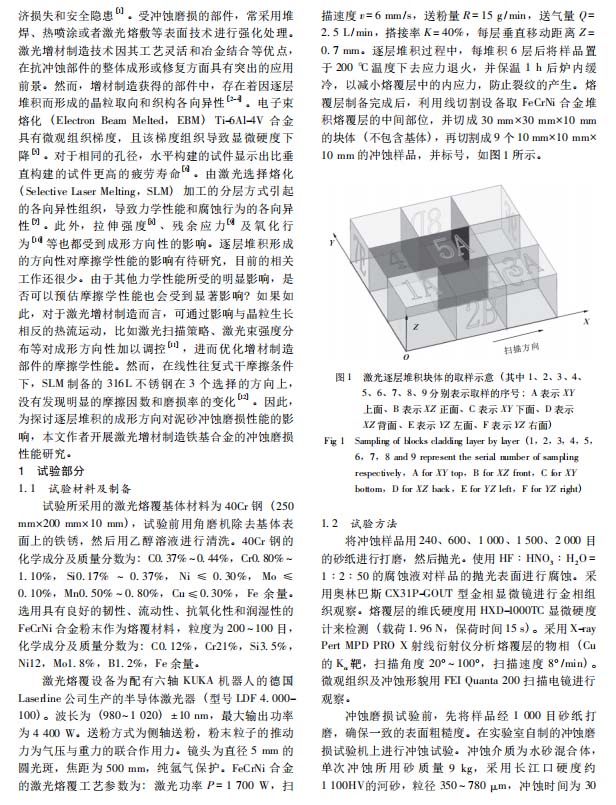

　　為探討逐層堆積的成形方向?qū)δ嗌皼_蝕磨損性能的影響，本文作者開(kāi)展激光增材制造鐵基合金的沖蝕磨損性能研究。

　　【結(jié) 論】

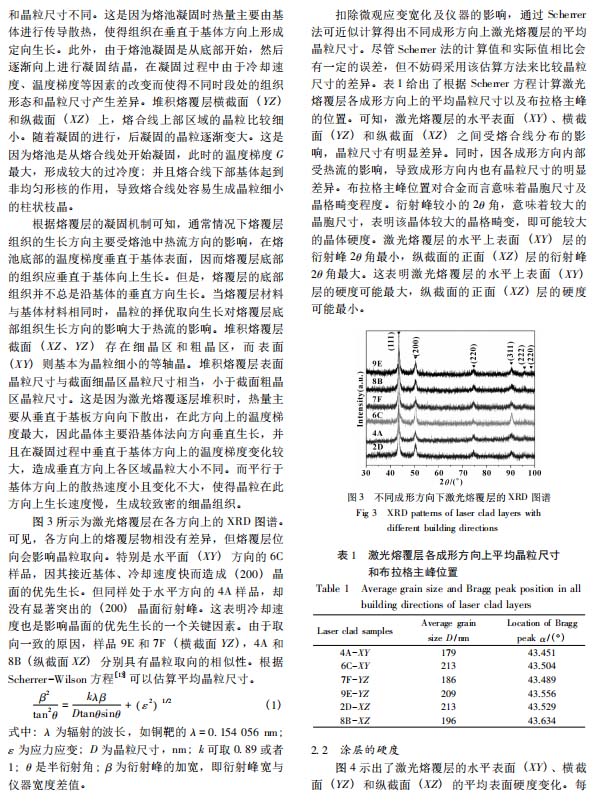

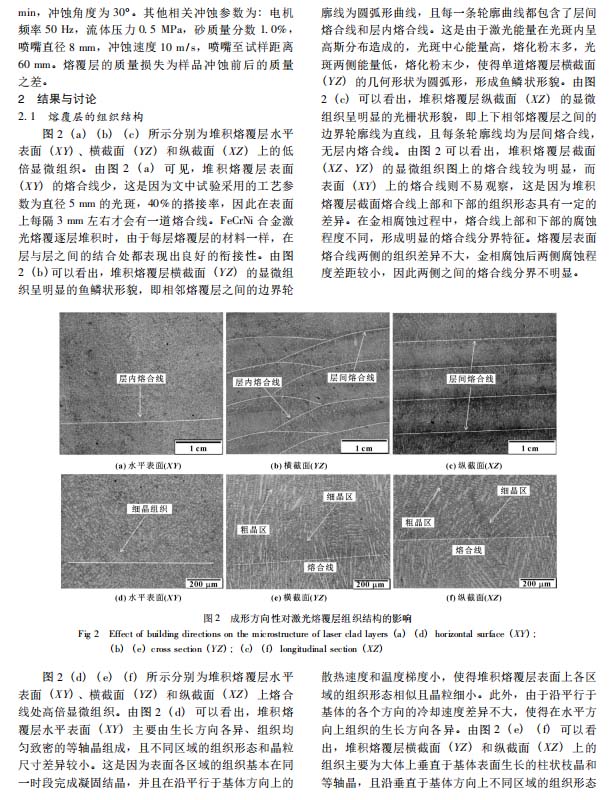

　　(1)激光熔覆逐層堆積過(guò)程中，熱量主要從垂直于基板方向向下散出，堆積熔覆層各截面的顯微組織主要以接近垂直于基體的方向生長(zhǎng)，平行于基體方向上的晶粒生長(zhǎng)速度慢，堆積熔覆層水平表面呈現(xiàn)均勻致密的細(xì)晶組織。

　　(2)堆積熔覆層水平上表面的平均顯微硬度最大，橫截面的平均顯微硬度次之，縱截面的平均顯微硬度最低。

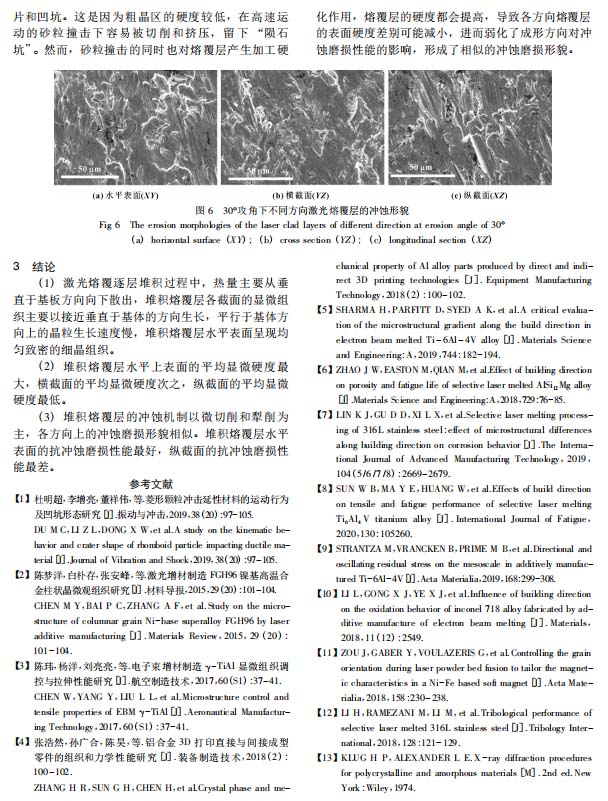

　　(3)堆積熔覆層的沖蝕機(jī)制以微切削和犁削為主，各方向上的沖蝕磨損形貌相似。堆積熔覆層水平表面的抗沖蝕磨損性能最好，縱截面的抗沖蝕磨損性能最差。

　　以下為正文：
