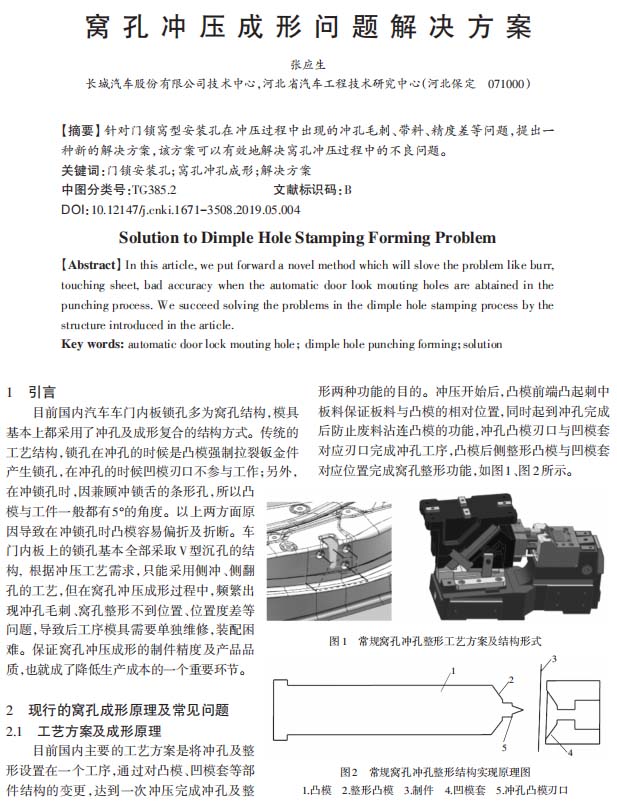

【作 者】張應生

　　【引 言】

　　目前國內汽車車門內板鎖孔多為窩孔結構，模具基本上都采用了沖孔及成形復合的結構方式。傳統的工藝結構，鎖孔在沖孔的時候是凸模強制拉裂鈑金件產生鎖孔，在沖孔的時候凹模刃口不參與工作；另外，在沖鎖孔時，因兼顧沖鎖舌的條形孔，所以凸模與工件一般都有5°的角度。以上兩方面原因?qū)е略跊_鎖孔時凸模容易偏折及折斷。車門內板上的鎖孔基本全部采取V型沉孔的結構, 根據沖壓工藝需求，只能采用側沖、側翻孔的工藝，但在窩孔沖壓成形過程中，頻繁出現沖孔毛刺、窩孔整形不到位置、位置度差等問題，導致后工序模具需要單獨維修，裝配困難。保證窩孔沖壓成形的制件精度及產品品質，也就成了降低生產成本的一個重要環節。

　　【結束語】

　　本文主要針對沖壓模具中門鎖孔等窩孔沖壓傳統工藝方案中存在的問題提出了一種新的工藝及結構方案。采用新方案后，不僅有效的杜絕了傳統方案中產生的沖孔毛刺、帶料、整形開裂等問題，同時有效的降低了模具的調試成本及整改周期。目前該方案應用車型已進入量產階段。

　　以下是正文：
