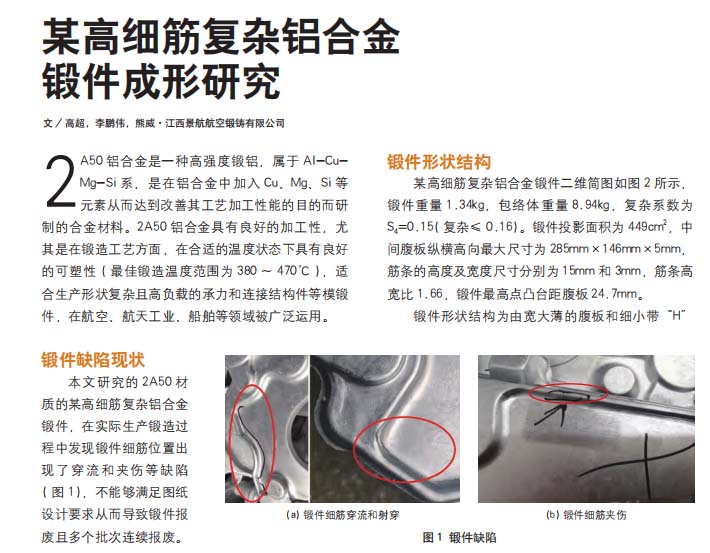

【作 者】高超;李鵬偉;熊威江西景航航空鍛鑄有限公司

　　【前 言】

　　2A50鋁合金是一種高強(qiáng)度鍛鋁，屬于Al-Cu-Mg-Si系，是在鋁合金中加入Cu、Mg、Si 等元素從而達(dá)到改善其工藝加工性能的目的而研制的合金材料。2A50 鋁合金具有良好的加工性，尤其是在鍛造工藝方面，在合適的溫度狀態(tài)下具有良好的可塑性(最佳鍛造溫度范圍為380～470℃ )，適合生產(chǎn)形狀復(fù)雜且高負(fù)載的承力和連接結(jié)構(gòu)件等模鍛件，在航空、航天工業(yè)、船舶等領(lǐng)域被廣泛運(yùn)用。

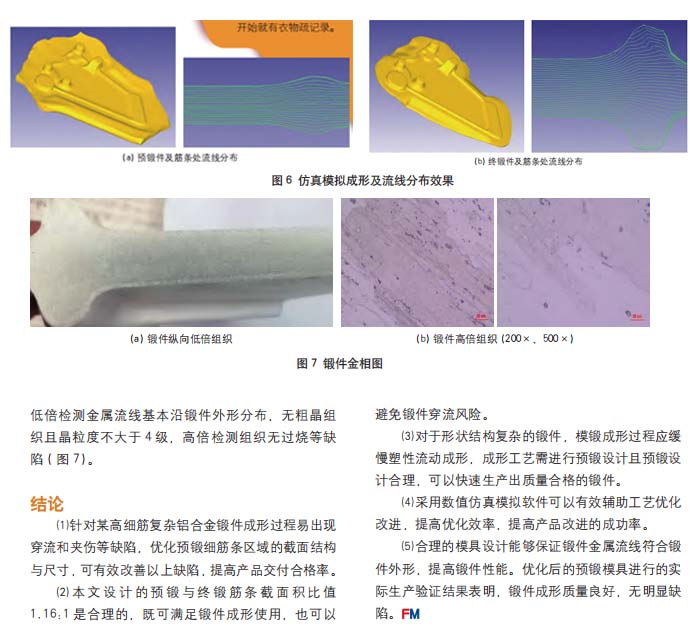

　　【結(jié) 論】

　?。?）針對(duì)某高細(xì)筋復(fù)雜鋁合金鍛件成形過程易出現(xiàn)穿流和夾傷等缺陷，優(yōu)化預(yù)鍛細(xì)筋條區(qū)域的截面結(jié)構(gòu)與尺寸，可有效改善以上缺陷，提高產(chǎn)品交付合格率。

　?。?）本文設(shè)計(jì)的預(yù)鍛與終鍛筋條截面積比值1.16:1 是合理的，既可滿足鍛件成形使用，也可以避免鍛件穿流風(fēng)險(xiǎn)。

　?。?）對(duì)于形狀結(jié)構(gòu)復(fù)雜的鍛件，模鍛成形過程應(yīng)緩慢塑性流動(dòng)成形，成形工藝需進(jìn)行預(yù)鍛設(shè)計(jì)且預(yù)鍛設(shè)計(jì)合理，可以快速生產(chǎn)出質(zhì)量合格的鍛件。

　?。?）采用數(shù)值仿真模擬軟件可以有效輔助工藝優(yōu)化改進(jìn)，提高優(yōu)化效率，提高產(chǎn)品改進(jìn)的成功率。

　?。?）合理的模具設(shè)計(jì)能夠保證鍛件金屬流線符合鍛件外形，提高鍛件性能。優(yōu)化后的預(yù)鍛模具進(jìn)行的實(shí)際生產(chǎn)驗(yàn)證結(jié)果表明，鍛件成形質(zhì)量良好，無明顯缺陷。

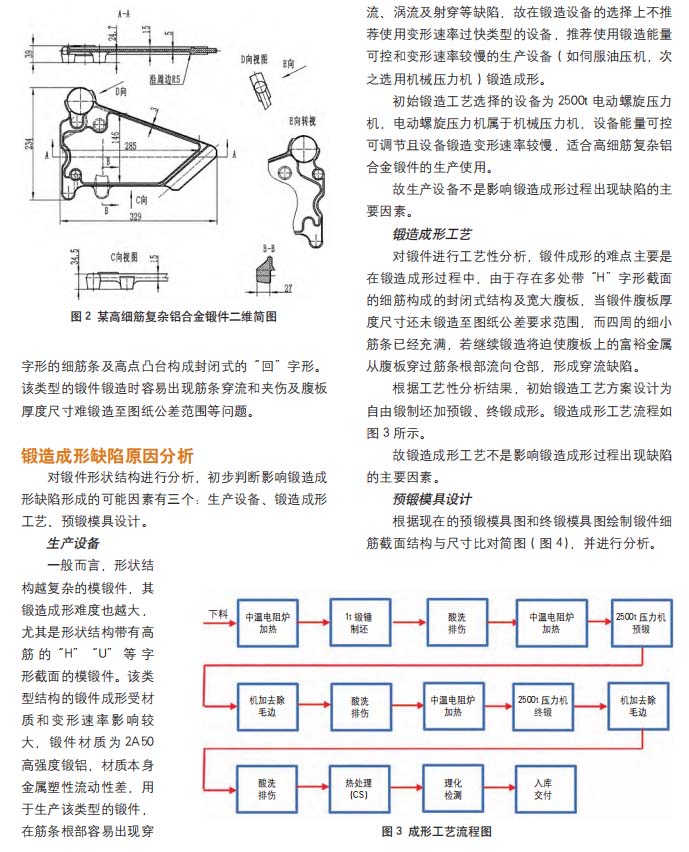

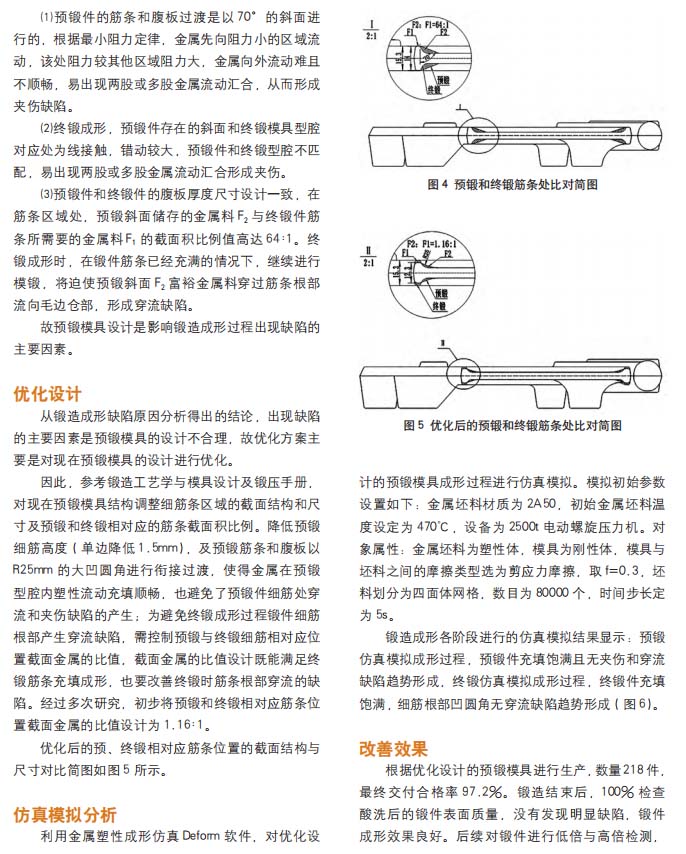

　　以下是正文：
