【作 者】胡丹;張艷喜;王靜靜;高向東

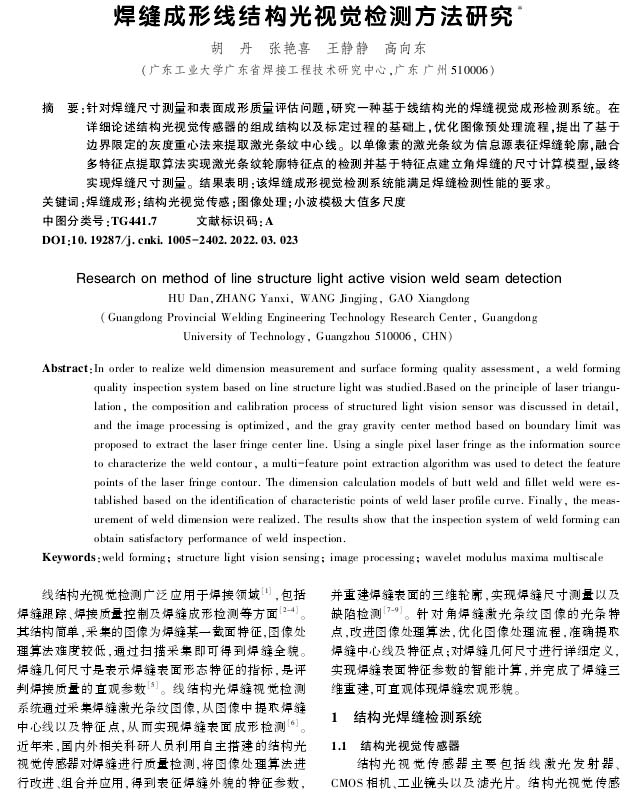

　　線結構光視覺檢測廣泛應用于焊接領域[1]，包括焊縫跟蹤、焊接質量控制及焊縫成形檢測等方面[2-4]。其結構簡單，采集的圖像為焊縫某一截面特征，圖像處理算法難度較低，通過掃描采集即可得到焊縫全貌。焊縫幾何尺寸是表示焊縫表面形態特征的指標，是評判焊接質量的直觀參數[5]。線結構光焊縫視覺檢測系統通過采集焊縫激光條紋圖像，從圖像中提取焊縫中心線以及特征點，從而實現焊縫表面成形檢測[6]。

　　近年來，國內外相關科研人員利用自主搭建的結構光視覺傳感器對焊縫進行質量檢測，將圖像處理算法進行改進、組合并應用，得到表征焊縫外貌的特征參數，并重建焊縫表面的三維輪廓，實現焊縫尺寸測量以及缺陷檢測[7-9]。針對角焊縫激光條紋圖像的光條特點，改進圖像處理算法，優化圖像處理流程，準確提取焊縫中心線及特征點;對焊縫幾何尺寸進行詳細定義，實現焊縫表面特征參數的智能計算，并完成了焊縫三維重建，可直觀體現焊縫宏觀形貌。

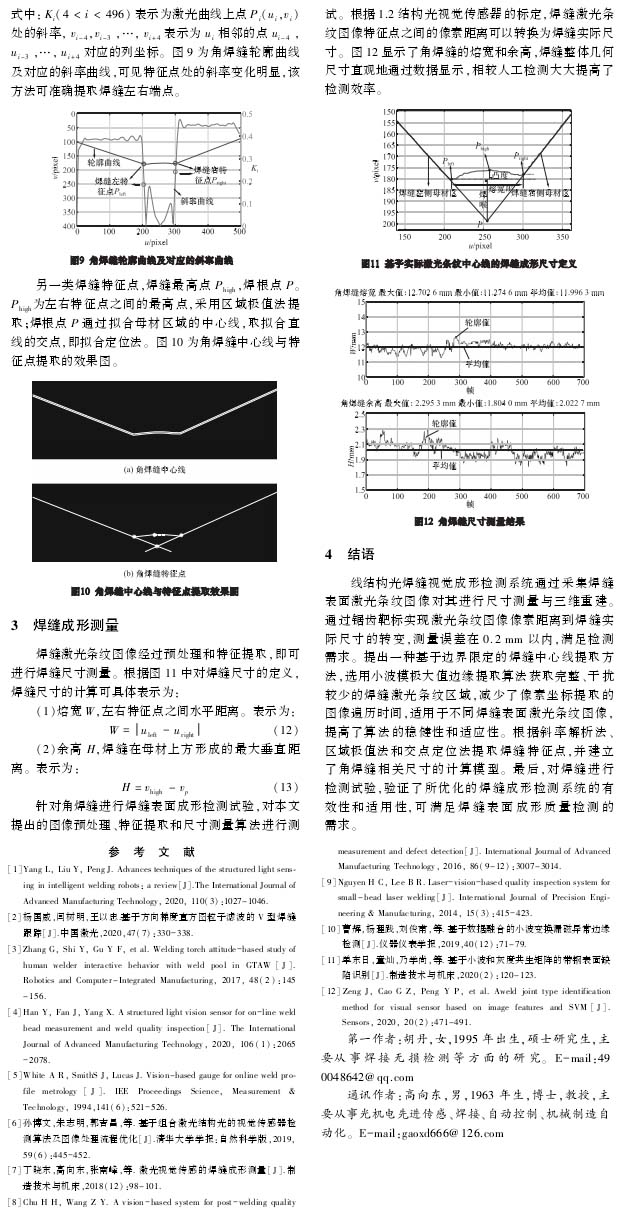

　　【結 語】

　　線結構光焊縫視覺成形檢測系統通過采集焊縫表面激光條紋圖像對其進行尺寸測量與三維重建。通過鋸齒靶標實現激光條紋圖像像素距離到焊縫實際尺寸的轉變，測量誤差在0.2 mm以內，滿足檢測需求。提出一種基于邊界限定的焊縫中心線提取方法，選用小波模極大值邊緣提取算法獲取完整、干擾較少的焊縫激光條紋區域，減少了像素坐標提取的圖像遍歷時間，適用于不同焊縫表面激光條紋圖像，提高了算法的穩健性和適應性。根據斜率解析法、區域極值法和交點定位法提取焊縫特征點，并建立了角焊縫相關尺寸的計算模型。最后，對焊縫進行檢測試驗，驗證了所優化的焊縫成形檢測系統的有效性和適用性，可滿足焊縫表面成形質量檢測的需求。

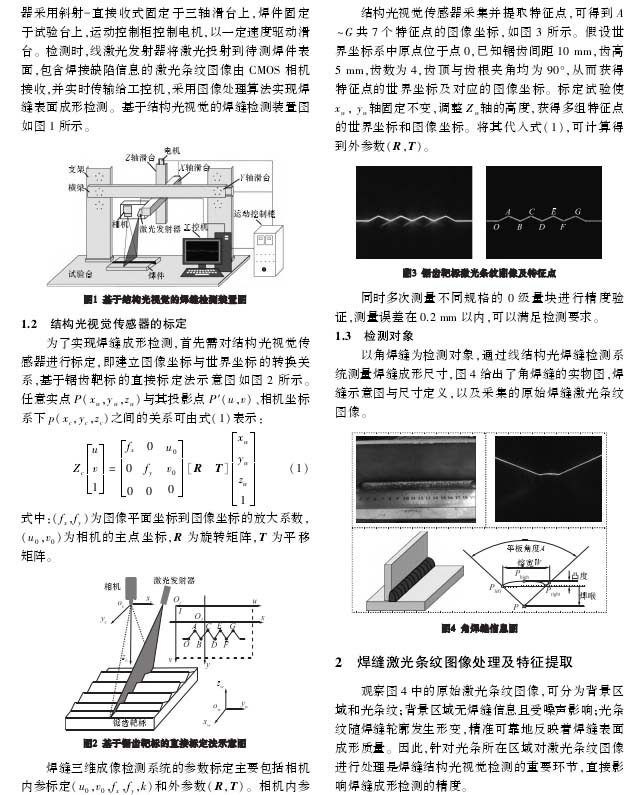

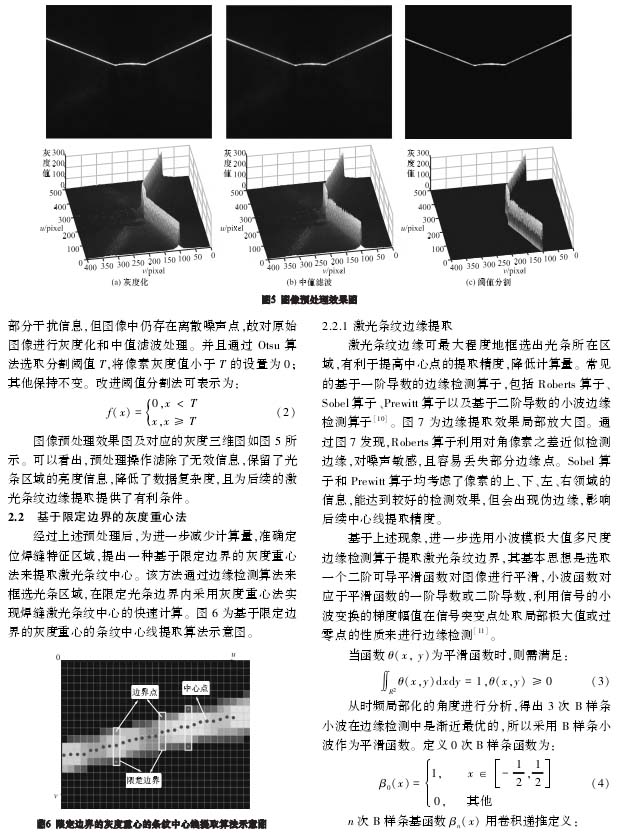

　　以下是正文：
