【作 者】江環;胡穎睿;馬健

　　【引 言】

　　指數衰減信號一般呈現上升快、峰值點窄，拖尾長的特點，導致對該種信號的幅度信息提取難度大。采用的梯形成形算法的原理則是將難以通過采樣得到的峰值點拓寬，使得其更容易被采到。該種算法內部邏輯較復雜，但優點是幅度信息準確，能控制梯形參數，參數調節靈活，有效減少由于衰減過程導致基線漂移和脈沖堆積的概率[1]，并且只要對控制好算法參數，就能消除彈道虧損[2]。本文提出的基于FPGA 的自適應梯形成形的算法利用 FPGA 的并行、高速優勢，通過代碼將最終成形的梯形信號的上升沿時間、平頂時間、下降沿時間都能確定。并加入了自適應內容，利用輸入原信號的特征進行初步計算，進一步得到成形結果，對比結果的特殊點數據，判斷是否還需要進行算法參數調整，如此，經過多次迭代，最終實現輸出頂部平坦的梯形信號。

　　【結 論】

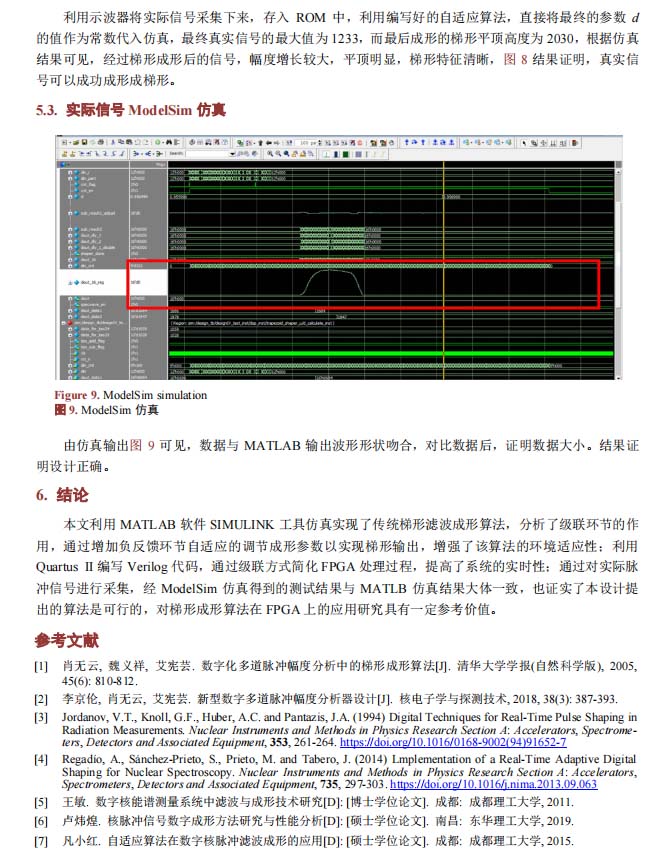

　　本文利用MATLAB軟件SIMULINK工具仿真實現了傳統梯形濾波成形算法，分析了級聯環節的作用，通過增加負反饋環節自適應的調節成形參數以實現梯形輸出，增強了該算法的環境適應性；利用Quartus II 編寫 Verilog 代碼，通過級聯方式簡化 FPGA 處理過程，提高了系統的實時性；通過對實際脈沖信號進行采集，經 ModelSim 仿真得到的測試結果與 MATLB 仿真結果大體一致，也證實了本設計提出的算法是可行的，對梯形成形算法在 FPGA 上的應用研究具有一定參考價值。

　　以下是正文：
