【作 者】張威;朱紋昊;周露洋;陳志強

　　【套環制件介紹】

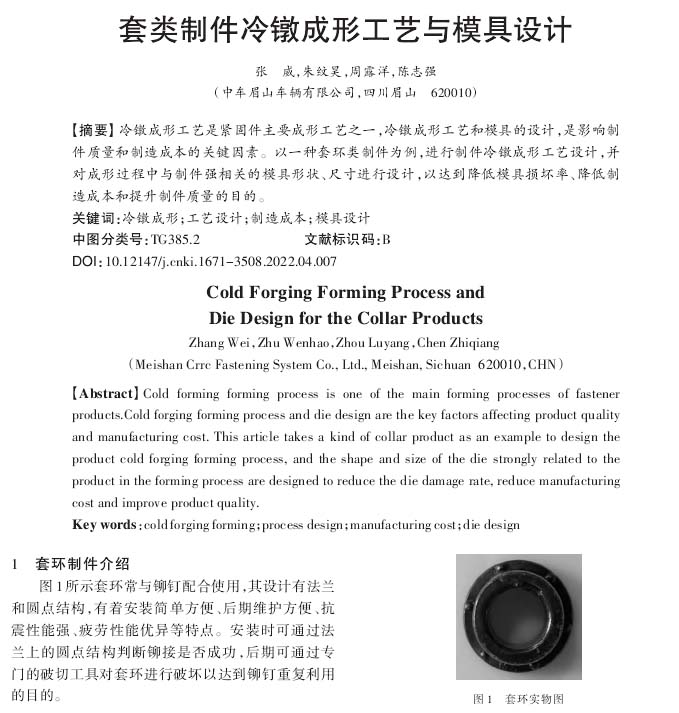

　　圖1所不套環常與鉚釘配合使用，其設計有法蘭和圓點結構，有著安裝簡單方便、后期維護方便、抗震性能強、疲勞性能優異等特點。安裝時可通過法蘭上的圓點結構判斷鉚接是否成功，后期可通過專門的破切工具對套環進行破壞以達到鉚釘重復利用的目的。

　　【套環成形工藝】

　　【工藝成形設計】

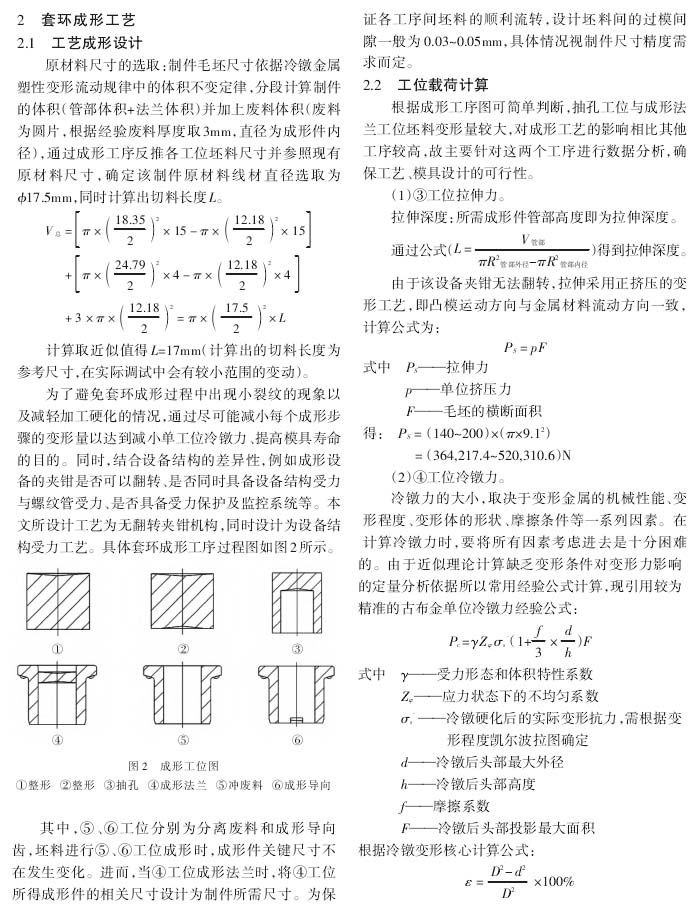

　　原材料尺寸的選取:制件毛坯尺寸依據冷墩金屬塑性變形流動規律中的體積不變定律，分段計算制件的體積(管部體積+法蘭體積)并加上廢料體積(廢料為圓片，根據經驗廢料厚度取3mm，直徑為成形件內徑)，通過成形工序反推各工位坯料尺寸并參照現有原材料尺寸，確定該制件原材料線材直徑選取為小17.5mm，同時計算出切料長度L。

　　【總結】

　　通過對成形工藝各工序坯料冷墩力的計算，增加了工藝設計的合理性與實踐的成功率。該副模具已經調試并大批量生產，生產期間制件無外觀缺陷、尺寸符合技術要求、模具壽命普遍達到80萬件以上，可證明成形工藝、模具設計合理。
