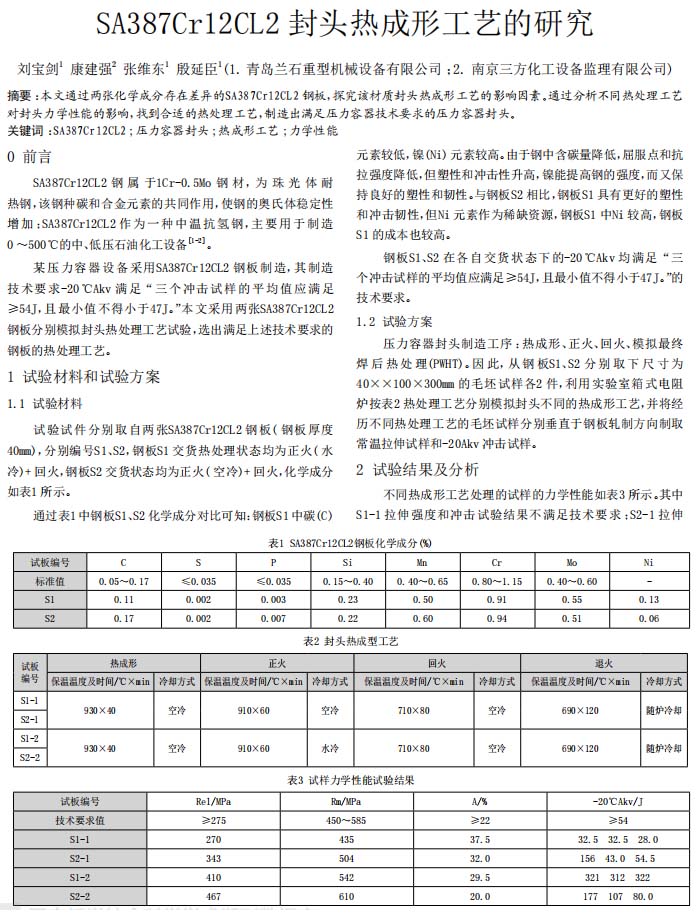

【作 者】劉寶劍;康建強(qiáng);張維東;殷延臣

　　【前 言】

　　SA387Cr12CL2 鋼屬于1Cr-0.5Mo 鋼材，為珠光體耐熱鋼，該鋼種碳和合金元素的共同作用，使鋼的奧氏體穩(wěn)定性增加 ；SA387Cr12CL2 作為一種中溫抗氫鋼，主要用于制造0 ～500℃的中、低壓石油化工設(shè)備[1-2]。某壓力容器設(shè)備采用SA387Cr12CL2 鋼板制造，其制造技術(shù)要求-20℃Akv 滿足“三個(gè)沖擊試樣的平均值應(yīng)滿足≥54J，且最小值不得小于47J。”本文采用兩張SA387Cr12CL2鋼板分別模擬封頭熱處理工藝試驗(yàn)，選出滿足上述技術(shù)要求的鋼板的熱處理工藝。

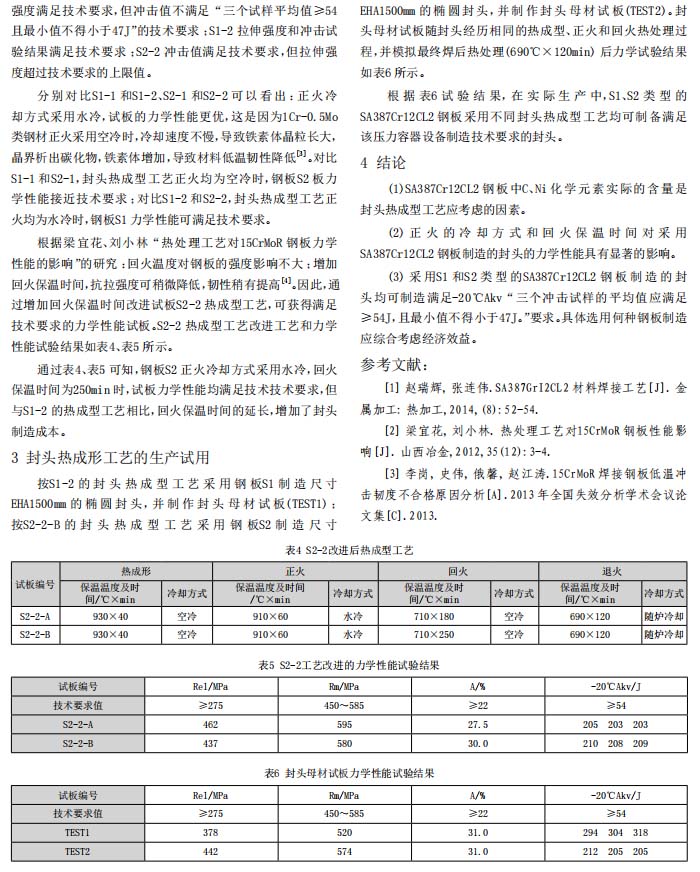

　　【結(jié)論】

　　(1)SA387Cr12CL2 鋼板中C、Ni 化學(xué)元素實(shí)際的含量是封頭熱成型工藝應(yīng)考慮的因素。

　　(2)正火的冷卻方式和回火保溫時(shí)間對(duì)采用SA387Cr12CL2鋼板制造的封頭的力學(xué)性能具有顯著的影響。

　　(3)采用S1和S2類型的SA387Cr12CL2鋼板制造的封頭均可制造滿足-20℃Akv“三個(gè)沖擊試樣的平均值應(yīng)滿足≥54J，且最小值不得小于47J?！币蟆＞唧w選用何種鋼板制造應(yīng)綜合考慮經(jīng)濟(jì)效益。

　　以下是正文：
