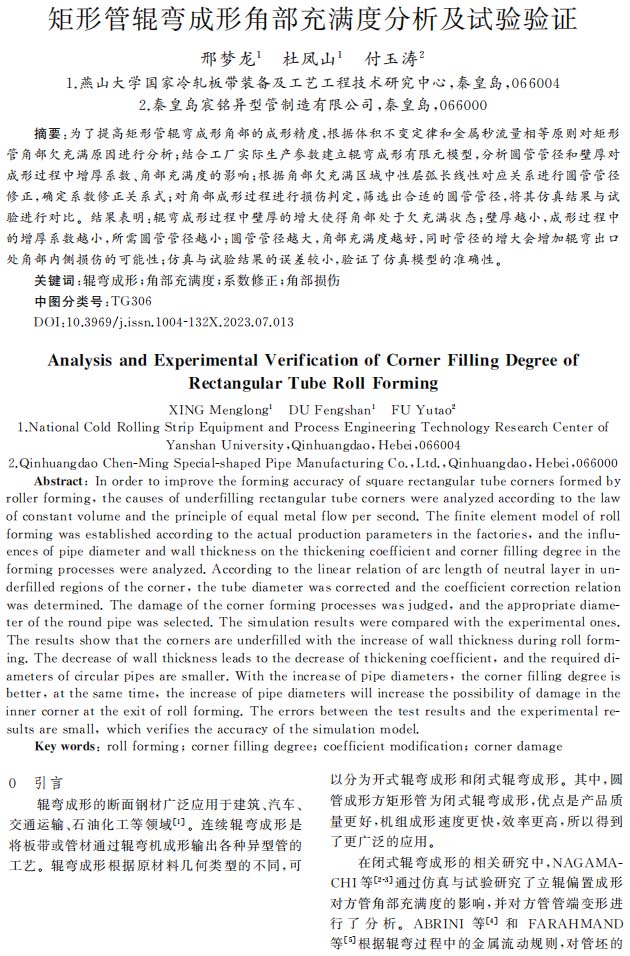

【作 者】邢夢龍;杜鳳山;付玉濤

　　【引 言】

　　輥彎成形的斷面鋼材廣泛應用于建筑、汽車、交通運輸、石油化工等領域[１].連續輥彎成形是將板帶或管材通過輥彎機成形輸出各種異型管的工藝.輥彎成形根據原材料幾何類型的不同,可以分為開式輥彎成形和閉式輥彎成形.其中,圓管成形方矩形管為閉式輥彎成形,優點是產品質量更好,機組成形速度更快,效率更高,所以得到了更廣泛的應用。

　　在閉式輥彎成形的相關研究中,NAGAMAＧCHI等[２-３]通過仿真與試驗研究了立輥偏置成形對方管角部充滿度的影響,并對方管管端變形進行了分析. ABRINI 等[４] 和 FARAHMAND等[５]根據輥彎過程中的金屬流動規則,對管坯的變形區和自由區進行劃分,基于上限法推導了輥彎過程的解析解,并結合試驗驗證了解析模型的準確性.BAYOUMI[６-７]給出了圓管冷拔正多邊形管的解析解,研究了截面形狀、摩擦因數對力能參數的影響,并通過與試驗結果及有限元模擬對比,驗證了解析模型的準確性,該方案可應用于低碳鋼標準圓管.LEU 等[８]基于更新的拉格朗日彈塑性有限元模型研究了多因素對圓管縮方過程中不對稱程度的影響。

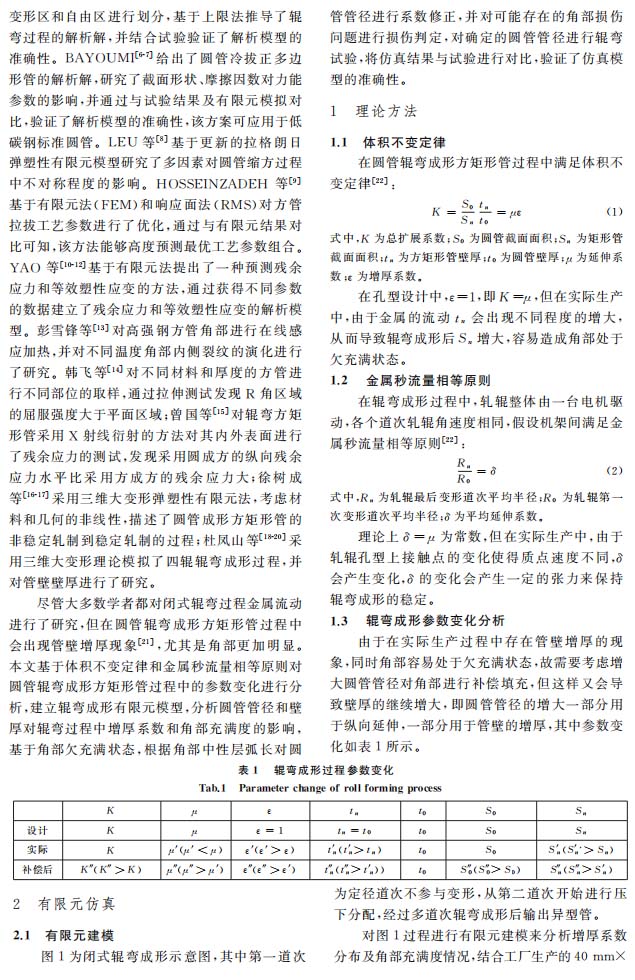

　　盡管大多數學者都對閉式輥彎過程金屬流動進行了研究,但在圓管輥彎成形方矩形管過程中會出現管壁增厚現象[２１],尤其是角部更加明顯。本文基于體積不變定律和金屬秒流量相等原則對圓管輥彎成形方矩形管過程中的參數變化進行分析,建立輥彎成形有限元模型,分析圓管管徑和壁厚對輥彎過程中增厚系數和角部充滿度的影響,基于角部欠充滿狀態,根據角部中性層弧長對圓管管徑進行系數修正,并對可能存在的角部損傷問題進行損傷判定,對確定的圓管管徑進行輥彎試驗,將仿真結果與試驗進行對比,驗證了仿真模型的準確性。

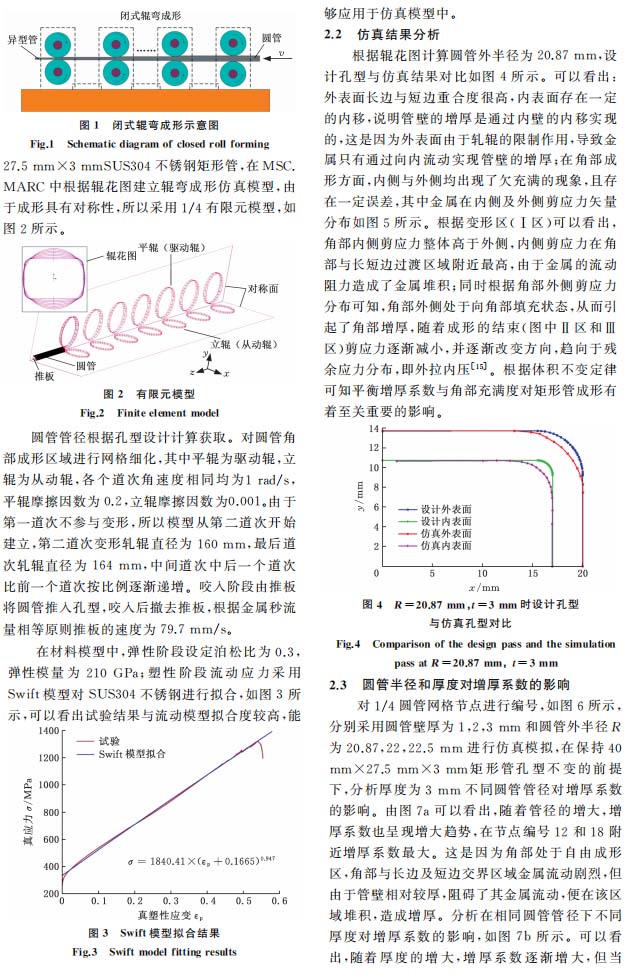

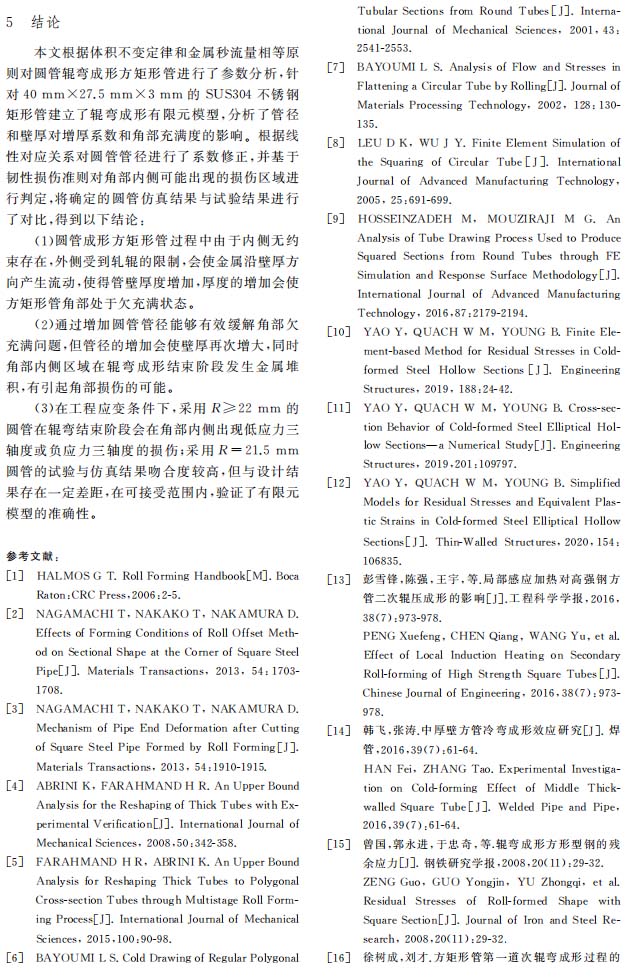

　　【結 論】

　　本文根據體積不變定律和金屬秒流量相等原則對圓管輥彎成形方矩形管進行了參數分析,針對４０mm×２７．５mm×３mm 的 SUS３０４不銹鋼矩形管建立了輥彎成形有限元模型,分析了管徑和壁厚對增厚系數和角部充滿度的影響。根據線性對應關系對圓管管徑進行了系數修正,并基于韌性損傷準則對角部內側可能出現的損傷區域進行判定,將確定的圓管仿真結果與試驗結果進行了對比,得到以下結論:

　　(１)圓管成形方矩形管過程中由于內側無約束存在,外側受到軋輥的限制,會使金屬沿壁厚方向產生流動,使得管壁厚度增加,厚度的增加會使方矩形管角部處于欠充滿狀態。

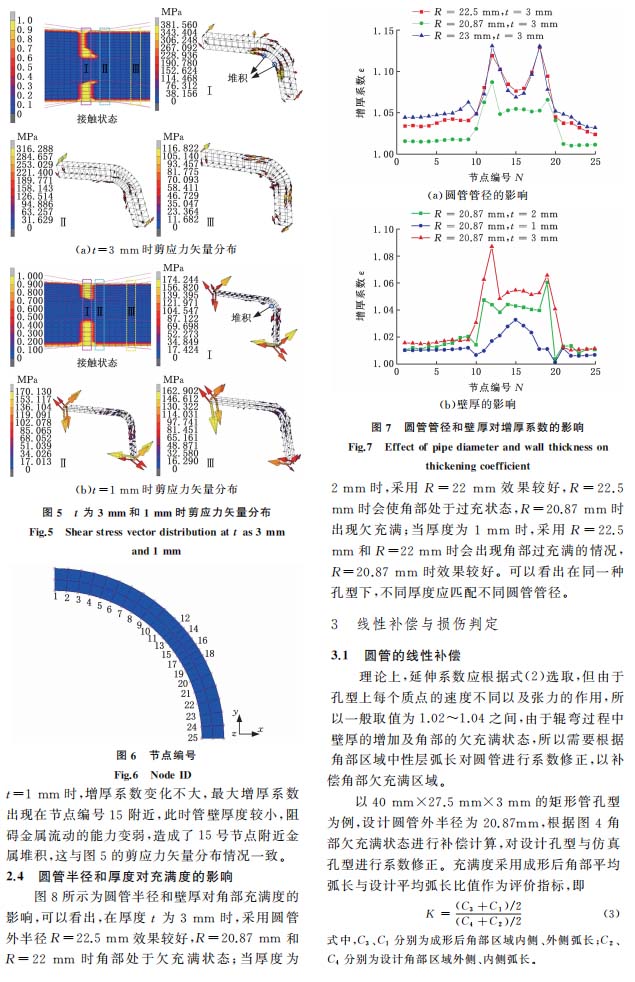

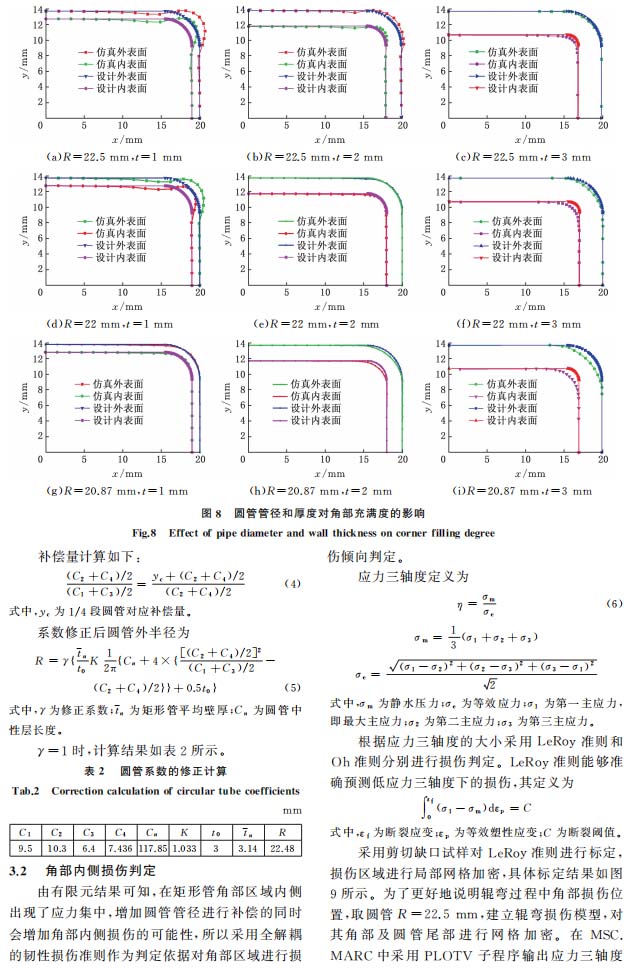

　　(２)通過增加圓管管徑能夠有效緩解角部欠充滿問題,但管徑的增加會使壁厚再次增大,同時角部內側區域在輥彎成形結束階段發生金屬堆積,有引起角部損傷的可能。

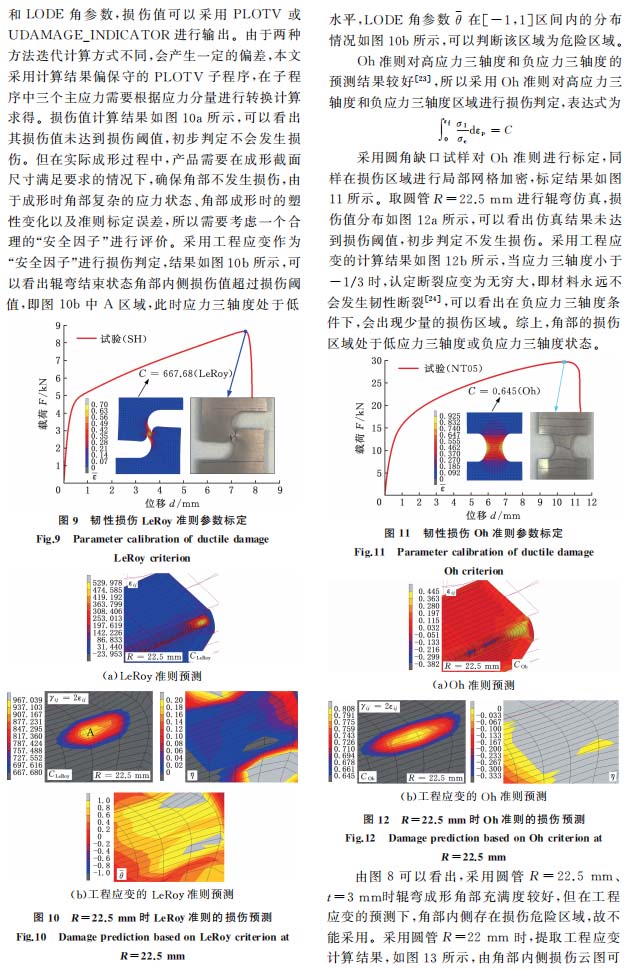

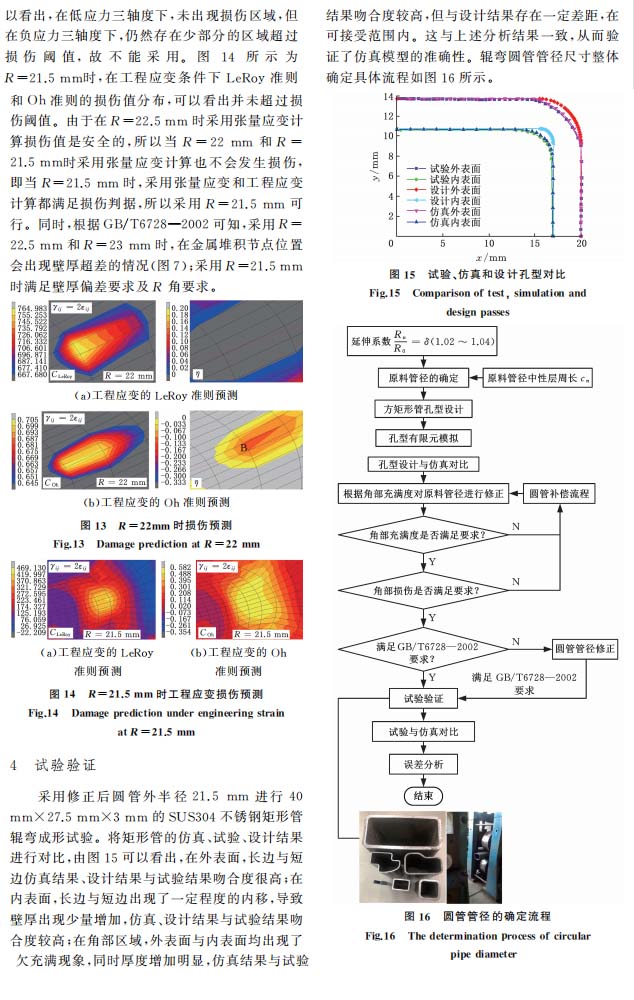

　　(３)在工程應變條件下,采用 R≥２２ mm 的圓管在輥彎結束階段會在角部內側出現低應力三軸度或負應力三軸度的損傷;采用 R＝２１．５mm圓管的試驗與仿真結果吻合度較高,但與設計結果存在一定差距,在可接受范圍內,驗證了有限元模型的準確性。
